Ford ranger xlt

+3
louloux44
Niko
Franck72
7 participants

Aller en bas

Ford ranger xlt Empty Ford ranger xlt

Message  Franck72 Jeu 5 Aoû - 23:52

Ce Ford ranger XLT du début des années 2000 est un 4x4 avec double cabine, pont arrière rigide et suspensions indépendantes à l'avant.

Ford ranger xlt 2004-f10

J'ai acheté cette carro à Louloux lors du dernier challenge à la treille. Merci Louloux  Wink
Un nettoyage rapide et un coup de white spirit pour faire briller le plastique et c'était parti : à quelle sauce utiliser cette carro ?
Après avoir chercher les dim du vrai ranger sur le net, elle semble être au 1/7.5 pour 70cm de long, 24.5 de large et un empattement de 43cm et de provenance inconnue.

Les ricains modifient de 2 façons ce 4x4 et je me suis taté pour savoir lequel faire :
Soit la version swap avec pont rigide avant à la place des roues indépendantes

Ford ranger xlt 2002_ford_ranger_sas_fx4-1

Soit la version prerunner en 4x2

Ford ranger xlt Ford-ranger-prerunner-prerunner-20-FEB-2017-10

https://offroadium.com/ford-ranger-prerunner200217.html

La version prerunner me plaisait vraiment, magnifique ce modèle noir, mais fallait refaire les ailes bombées, un gros moteur pour avoiner... bref, de la casse en perspective lol!  et surtout, pas trop envie d'abimer ce Ford.
La version swapper, bof, encore un truc avec 2 ponts avec diff bloqués  Sad
Je suis donc parti sur un mélange des 2, pont rigide à l'arrière et diff bloqué et roues indépendantes et diff ouvert à l'avant, un dig pour les virages en épingle de la treille, la grosse roue de secours à l'arrière et des pneus à gros crampons  Very Happy
J'ai acheté quelques pièces du train avant du buggy dune fighter chez conrad et le pont arrière du freemen que j'avais dejà (j'en avais commandé 1 y a quelque temps chez conrad et ils m'en avaient livré 2  lol! )
Le pont arrière du reely freemen colle pil poil aux dim de la carro. J'y ai juste rajouté un overdrive 27T/8T pour coller à la démultiplication un peu supérieur du diff avant.
J'ai donc maintenant un taux d'overdrive à l'avant d'environ 9%, impeccable.
Les pneus sont des rc4wd goodyear wrangler en 1.9 sur lesquels j'ai coupé le talon pour les monter sur des jantes 2.2 qui correspondent, au 1/7.5, aux dim. des vraies.
Rajout d'essuies glaces, d'un schnorkel, de loupiottes dans le bouclier avant, barre led de toit, systeme de commande d'éclairage via la radio.
Les vitres sont restées noires car si je les avais remplacées par du plastique transparent, il aurait fallu que je fasse un intérieur, avec un bon zhomme qui conduit et... et pas la motiv' de faire tout ça...  lol!
Le moteur est un HH crawlmaster 540 20T, pignon 11T, le vario est le 1080, servo de 35kg, lipo 3S 5500 mah
Poids de la bête une fois fini : 4.5 kg

Photoooos :

le châssis ou plutôt les morceaux de châssis en tôle d'alu de 1.5mm (leroy merlin)

Ford ranger xlt P1010119
Ford ranger xlt P1010118

les suspensions sont des team raffee de chez fanatic rc à 27 euros les 4 et fonctionnent ma fois très bien. On verra dans le temps...
J'ai juste doublé les ressorts pour qu'elles supportent le poids avant en rajoutant par dessus les originaux, des ressorts axial jaune (gros coup de bol, ça rentre nickel)

Ford ranger xlt P1010120

le train avant que j'ai un peu modifié pour diminuer l'angle de chasse, j'ai aussi raccourci (si si) les cardans CVD, mini disqueuse puis brasure

Ford ranger xlt P1010122

l'arbre de transmission, long comme un jour sans pain : dans les 25cm une fois déplié, rallongé avec une clé allen coupée

Ford ranger xlt P1010123

la commande d'éclairage, bec 6v à gauche et commande à droite dans le boitier noir (electronic switch)

Ford ranger xlt P1010121

l'emplacement pour la lipo 3S 5500mah, une trappe et 4 vis qui m'évite de tout démonter  Shocked

Ford ranger xlt P1010124
Ford ranger xlt P1010126
Ford ranger xlt P1010125
Ford ranger xlt P1010128

La carro est tellement rigide que j'ai fixé les suspattes arrières direct dessus !!

Ford ranger xlt P1010129

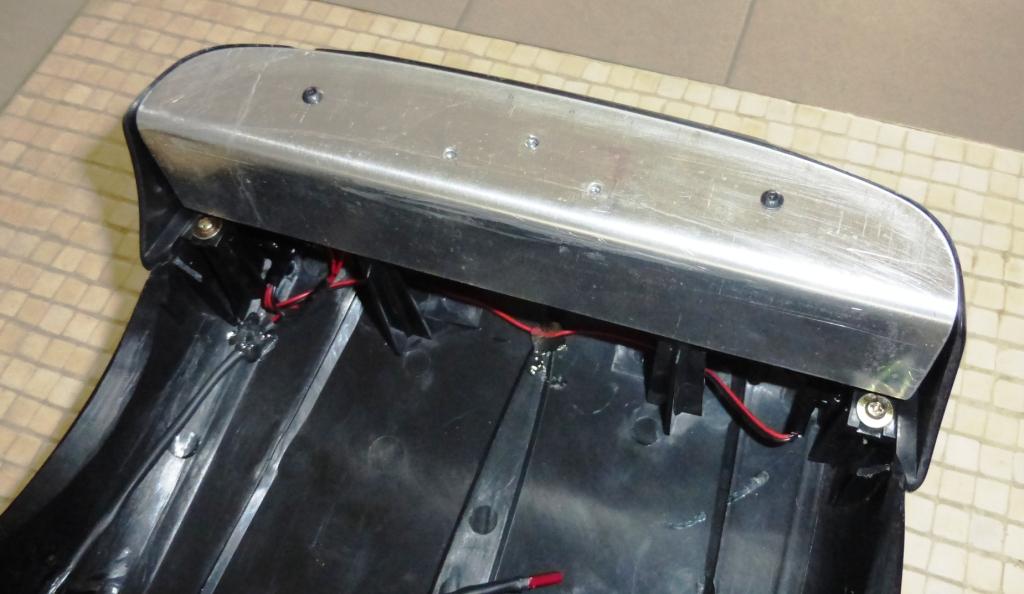

des entretoises ainsi que les bouts de chassis avant et arrière qui evitent d'accrocher le sol en cas de grimpette ou de descente un peu anguleuse

Ford ranger xlt P1010127
Ford ranger xlt P1010132
Ford ranger xlt P1010130
Ford ranger xlt P1010131

Tout le chassis monté sur la carro. Les protections de bas de caisse sont faites dans de la corde à piano 5mm cintré aux extrémités et du plat d'acier brasé et peint.

Ford ranger xlt P1010133
Ford ranger xlt P1010135
Ford ranger xlt P1010134

La même chose mais à l'endroit avec le schnorkel, barre de led...

Ford ranger xlt P1010136

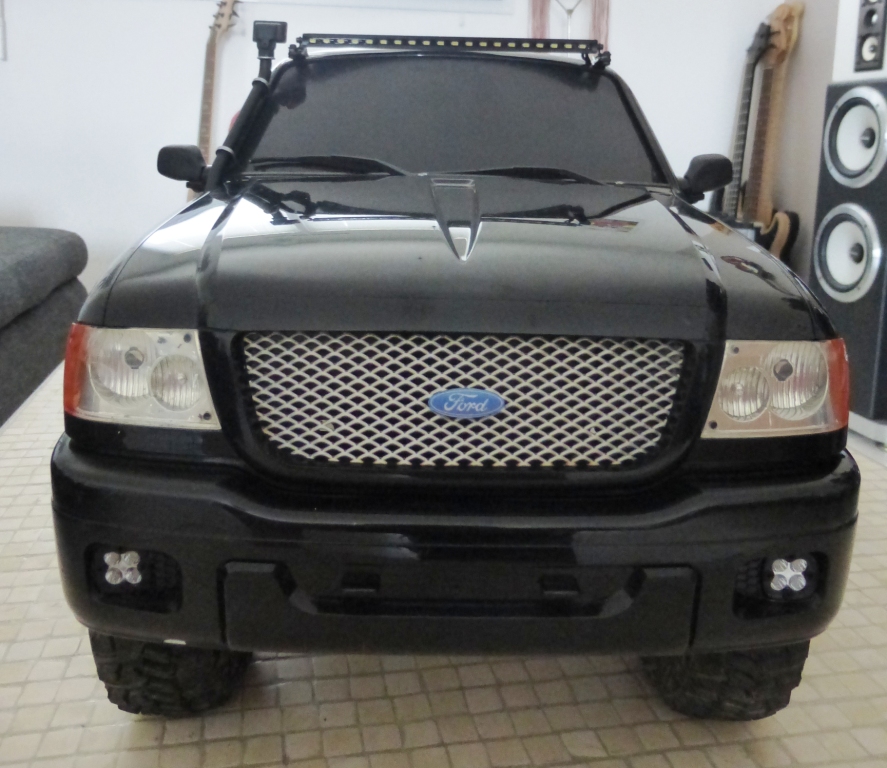

La grille de calandre refaite dans une grille inox avec le petit logo qui va bien

Ford ranger xlt P1010137
Ford ranger xlt P1010138
Ford ranger xlt P1010139

et enfin l'éclairage, ça crache pas mal ce truc  lol!

Ford ranger xlt P1010140
Ford ranger xlt P1010141

voila, fin.
