Fabrication de remorque double essieux fait maison tout en alu Empty Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Mar 22 Mai - 0:53

Bon allez, je me lance, c'est parti, rien ne va plus !! J'ai en projet d'acheter un bateau RC (c'est loin d'être fait mais dés que je peux...) et il va donc me falloir une remorque pour le transporter. Mais je veux pas limiter la future remorque à promener un bateau, peut être un autre scale, ou bien le Slash... Bref, je vais partir sur une remorque modulable, une base "double essieux" (4 roues serait un terme plus approprié car il n'y a pas d'essieu en fait) sur laquelle je pourrais greffer des modules pour différents usages... Le projet est pas facile pour moi, mais je vais prendre mon temps et j'espère bien arriver à un truc pas trop mal foutu...

J'ai déjà avancé sur le train roulant, voici les 1ères photos en exclusivité pour vous...

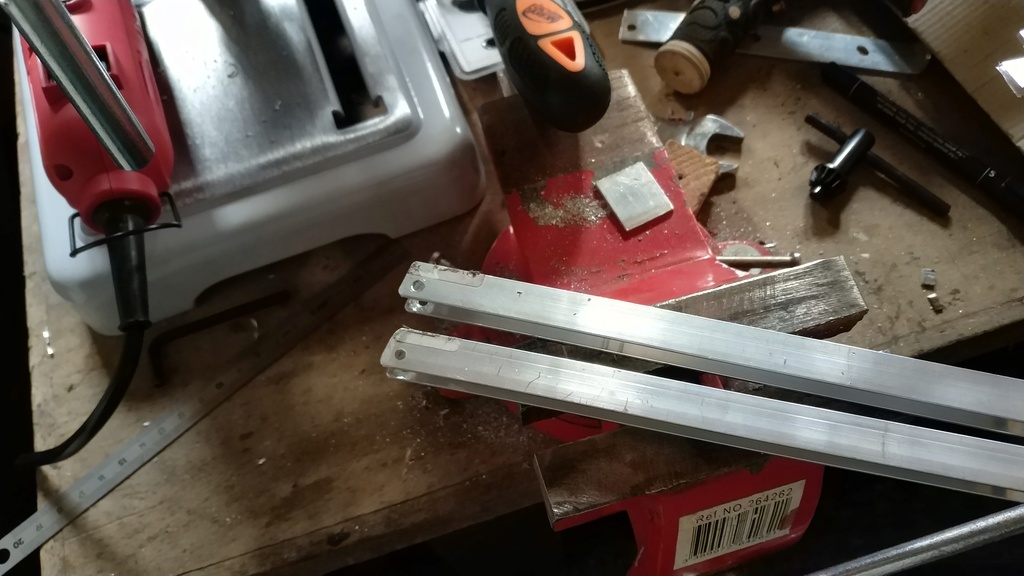

Usinage des bras de suspensions :

Fabrication de remorque double essieux fait maison tout en alu Img_2116

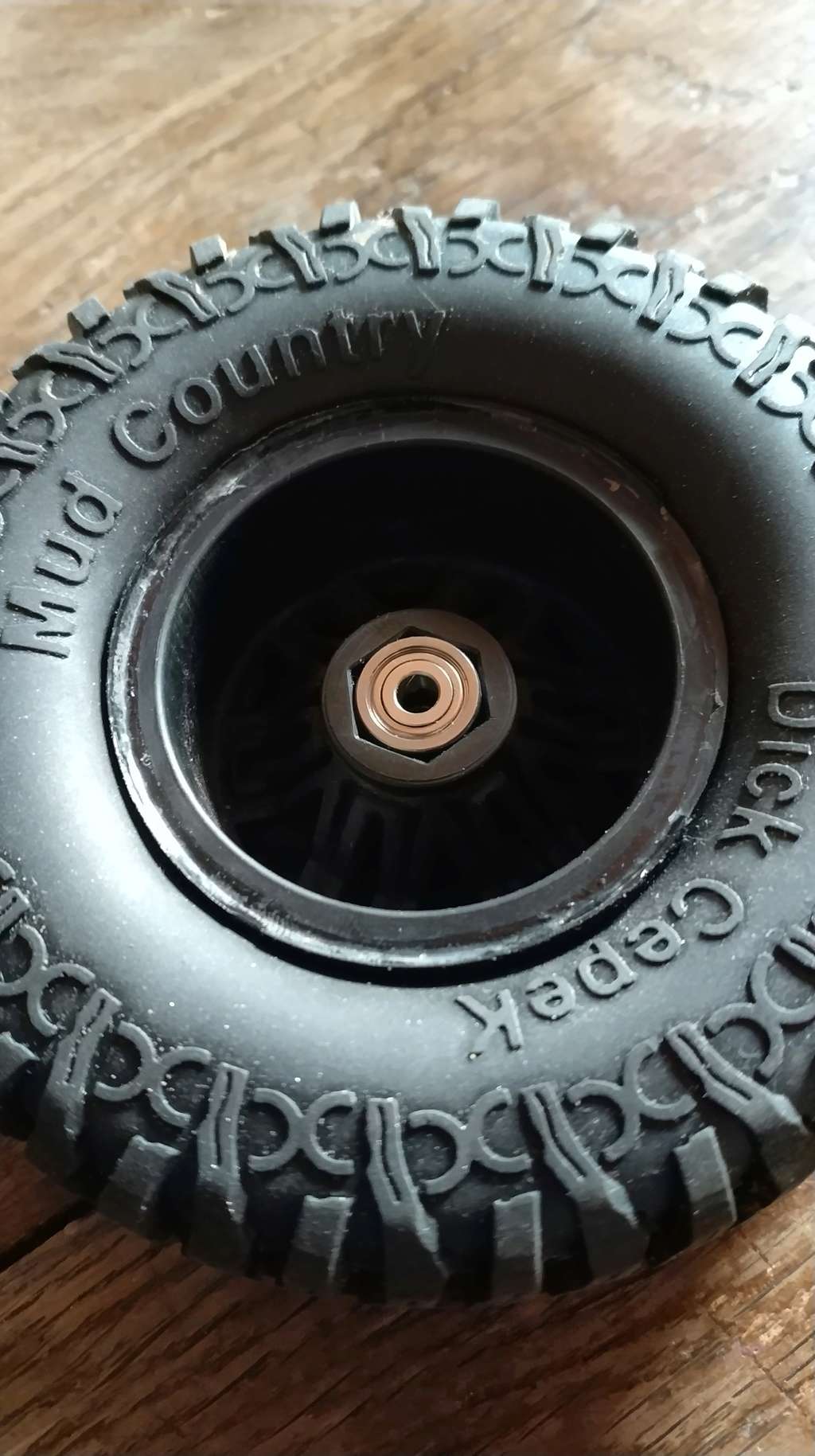

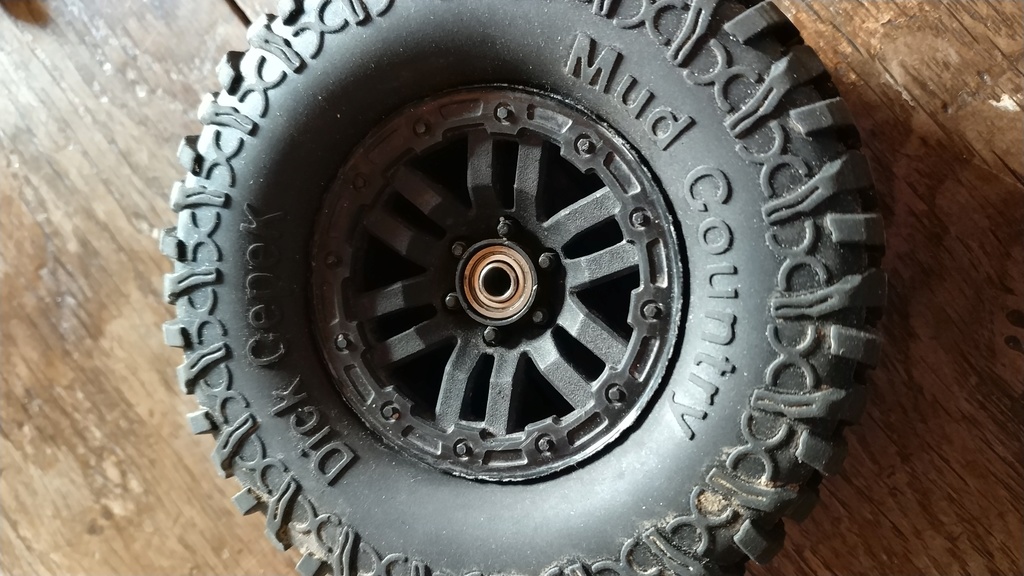

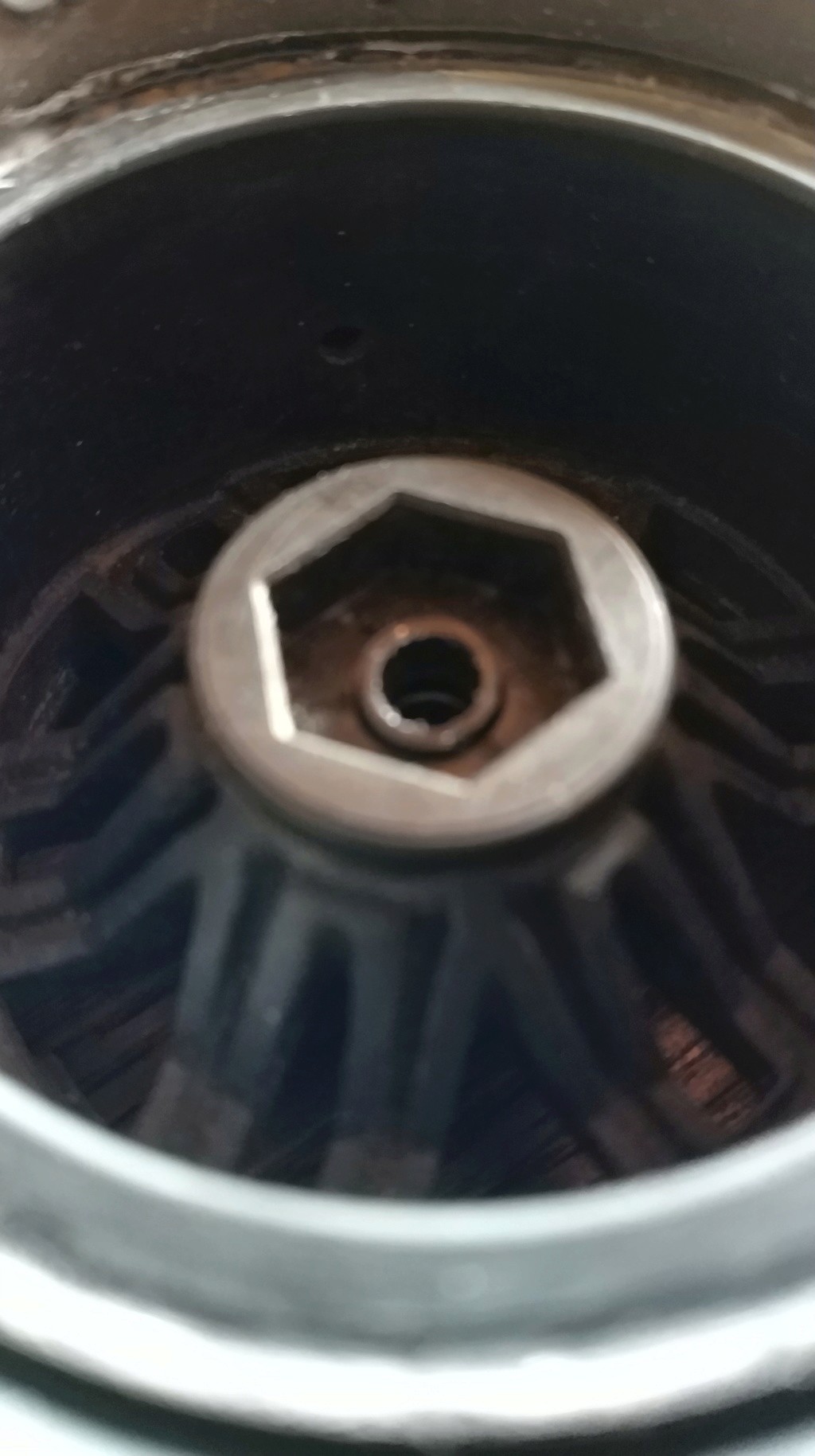

Montage des roues sur roulements :

Fabrication de remorque double essieux fait maison tout en alu Img_2118

Fabrication de remorque double essieux fait maison tout en alu Img_2117


A suivre avec le châssis, j'en suis encore à faire les plans...  clown
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mar 22 Mai - 9:09

Salut Pleinair, on va suivre ça de près, une remorque multi-usages, ça va intéresser du monde Wink
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  Louloux44 Mar 22 Mai - 13:11

Bravo JLL Pleinair
On va suivre la fabrication de ta remorque double essieux tout alu et fait maison.  Arrow
Merci de partager cela avec tout le monde !

Au fait, est ce que tu peux nous montrer (si c'est pas ta botte secrète) le montage et fixation des roulements sur les roues.

A ce sujet, on peut aussi utiliser des anciennes fusées des engins et noix de cardans + roulements. C'est ce que Gianny a fait.


Dernière édition par louloux44 le Mar 22 Mai - 14:01, édité 1 fois
Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 47
Date d'inscription : 19/02/2015
Messages : 17242

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mar 22 Mai - 13:15

Louloux44 a écrit:Bravo JLL Pleinair
On va suivre la fabrication de ta remorque double essieux tout alu et fait maison. Arrow
Merci de partager cela avec tout le monde !

Au fait, est ce que tu peux nous montrer (si c'est pas ta botte secrète) le montage et fixation des roulements sur les roues.

A ce sujet, on peut aussi utiliser des anciennes fusées des engins et noix de cardans + roulements. C'est ce que Gianny a fait.

Heu, comment te dire Loulou, je crois que c'est Pleinair37 qui nous présente son projet de remorque, pas moi Shocked
Loulou faut vraiment que tu te mettes à l'alcool Laughing
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  Louloux44 Mar 22 Mai - 14:08

Oula ! J'ai modifié.
Maxi Meaculpa !

C'est l’Alzheimer précoce + mémoire de poisson rouge.

Me mettre à l'alcool ne peut qu'empirer les choses.....  Shocked

Remarques que c'est pas étonnant que je me trompe entre vous 2. Vous semblez tellement bien vous entendre qu'on finit par vous confondre. monkey
Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 47
Date d'inscription : 19/02/2015
Messages : 17242

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mar 22 Mai - 14:18

Louloux a écrit:Remarques que c'est pas étonnant que je me trompe entre vous 2. Vous semblez tellement bien vous entendre qu'on finit par vous confondre. monkey

Le pauvre Pleinair, il a pris 15ans dans l'histoire, pas sur que ça l'enchante Laughing Laughing Laughing
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Mar 22 Mai - 19:27

Ca va je m'en remettrais... lol!  J'avais aussi confondu Chichi et Louloux une fois, avec le 44 dans leur pseudo c'était pas évident au début... lol!

Pour le montage des roues, j'ai tout mis sur roulements... 2 par roue, 4x11x4 à l'extérieur et 4x12x4 à l'intérieur, pour mes anciennes jantes de TRX4 que j'ai repercé en 6mm pour passer une petite entretoise entre les 2 roulements... Tout ça serré entre 2 écrous sur l'axe et ça roule...

Fabrication de remorque double essieux fait maison tout en alu Img_2121
Fabrication de remorque double essieux fait maison tout en alu Img_2120
Fabrication de remorque double essieux fait maison tout en alu Img_2119
Fabrication de remorque double essieux fait maison tout en alu Img_2122

Voila, sinon j'ai bien avancé sur la partie "cycle" du châssis, je vous mets des photos ce soir ou demain... Mais je vous mets une petite vue d'ensemble pour patienter, c'est un montage "à blanc"...

Fabrication de remorque double essieux fait maison tout en alu Img_2123


Dernière édition par pleinair37 le Mer 17 Juin - 16:36, édité 2 fois
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mar 22 Mai - 21:44

Chouette, bien vu l'astuce des roulements, ça va faire un attelage sympa Arrow
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Mar 22 Mai - 22:33

Merci JLL, j'ai un peu repris ton système mais avec des roulements...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mar 22 Mai - 22:40

Pleinair37 a écrit:Merci JLL, j'ai un peu repris ton système mais avec des roulements...

Ça sert à ça le forum, à échanger des combines, du reste, je crois que je vais mettre des roulements sur la mienne na Laughing
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Mar 22 Mai - 23:08

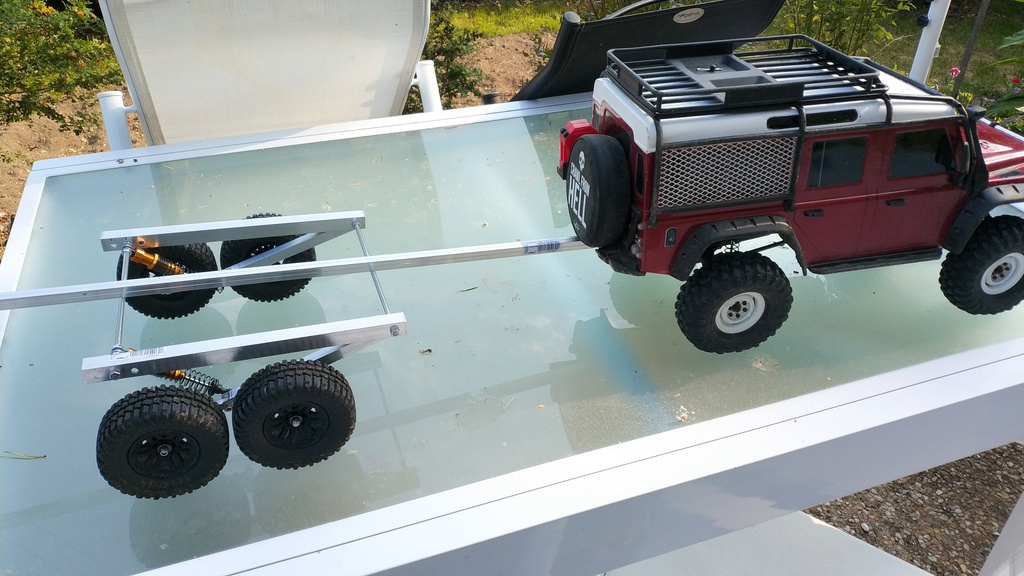

Bon la suite des photos :

Fabrication de remorque double essieux fait maison tout en alu Img_2127
Fabrication de remorque double essieux fait maison tout en alu Img_2124
Fabrication de remorque double essieux fait maison tout en alu Img_2128
Fabrication de remorque double essieux fait maison tout en alu Img_2129
Fabrication de remorque double essieux fait maison tout en alu Img_2125

Et cerise sur le gâteau, la hauteur de la remorque sera réglable sur 3 positions selon le terrain ou la charge transportée...

Fabrication de remorque double essieux fait maison tout en alu Img_2131


Dernière édition par pleinair37 le Mer 23 Mai - 0:05, édité 2 fois
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mar 22 Mai - 23:18

Pleinair37 a écrit:Et cerise sur le gâteau, la hauteur de la remorque sera réglable sur 3 positions selon le terrain ou la charge transportée...

En parlant de charge, est ce que tu as déjà testé Question
J'avais eu des problèmes avec mes amortisseurs prévus à l'origine qui étaient trop mous, dès que je mettais quelque chose dessus ça s'écrasait, rien que le poids de la remorque finie faisait s'affaisser les ressorts de moitié Surprised
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Mar 22 Mai - 23:25

À vue de nez ça a l'air pas mal niveau dureté, j'ai encore un peu de marge pour durcir les ressorts si il faut, et si c'est encore trop souple j'etirerais les ressorts ou je les doublerais... Wink

Sinon, je pense à un truc tout con, mais au niveau de l'attache sur la voiture ça se passe comment ? C'est quoi le système ? Une boule comme les vrai ou un crochet ?
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mar 22 Mai - 23:59

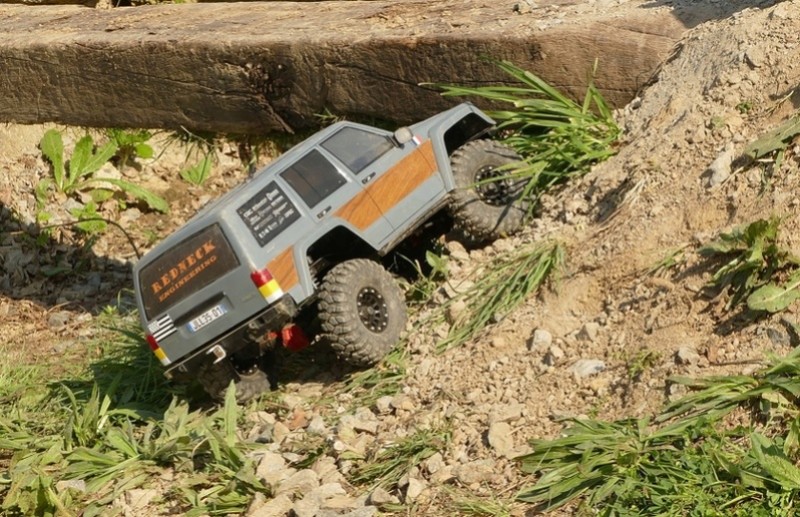

Perso, j'ai une chape en U avec un axe traversant et une goupille:

Fabrication de remorque double essieux fait maison tout en alu P1010322

Je te fais un gros plan demain Wink
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Mer 23 Mai - 0:06

Merci JLL, je vois le principe... Wink
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mer 23 Mai - 21:11

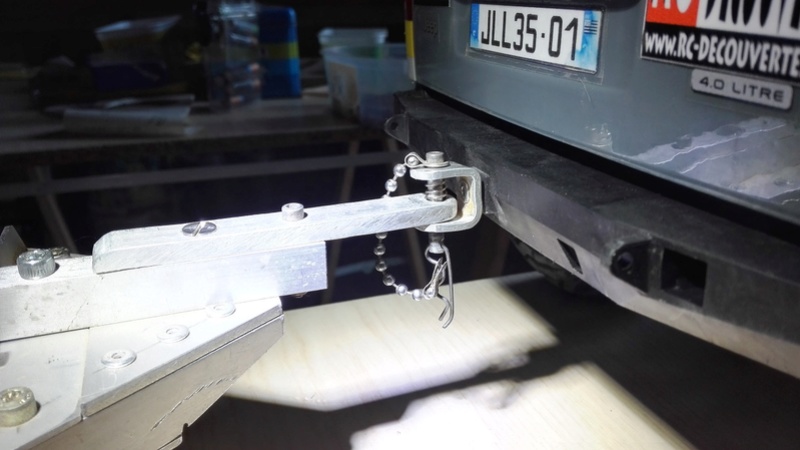

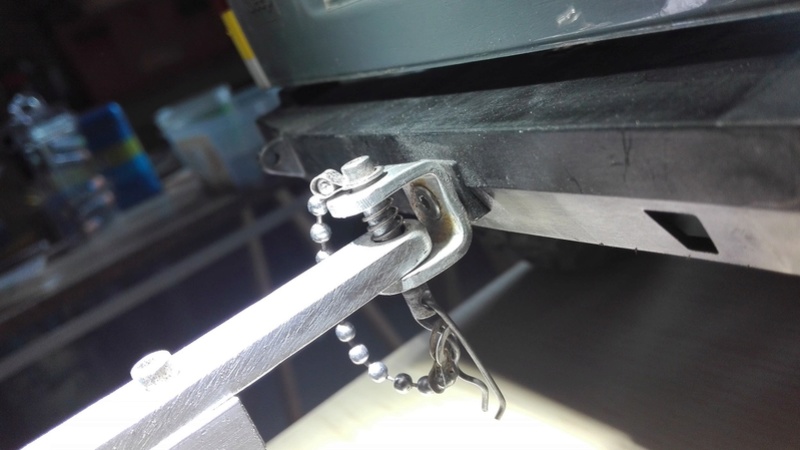

Tiens Pleinair, gros plan, la tige est faite d'une colonnette en alu de dia 4mm, la chaine, c'est de la chainette pour les bondes de lavabo Wink , un trou et une goupille et roule ma poule Arrow
Le ressort, c'est juste pour éviter que le timon bagotte Idea

Fabrication de remorque double essieux fait maison tout en alu Rem_810

Fabrication de remorque double essieux fait maison tout en alu Rem_910

Pour la prochaine, j'utiliserai certainement une chape à boules Idea

Fabrication de remorque double essieux fait maison tout en alu Chape10
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  Louloux44 Mer 23 Mai - 21:25

Bravo JLL !
Franchement, t'es un sacré Mc Gyver !

Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 47
Date d'inscription : 19/02/2015
Messages : 17242

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Mer 23 Mai - 21:34

Louloux44 a écrit:Bravo JLL !
Franchement, t'es un sacré Mc Gyver !

Et encore, t'as rien vu, t'as pas idée de ce qui va suivre Laughing Laughing Laughing
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Mer 23 Mai - 23:03

Merci JLL...

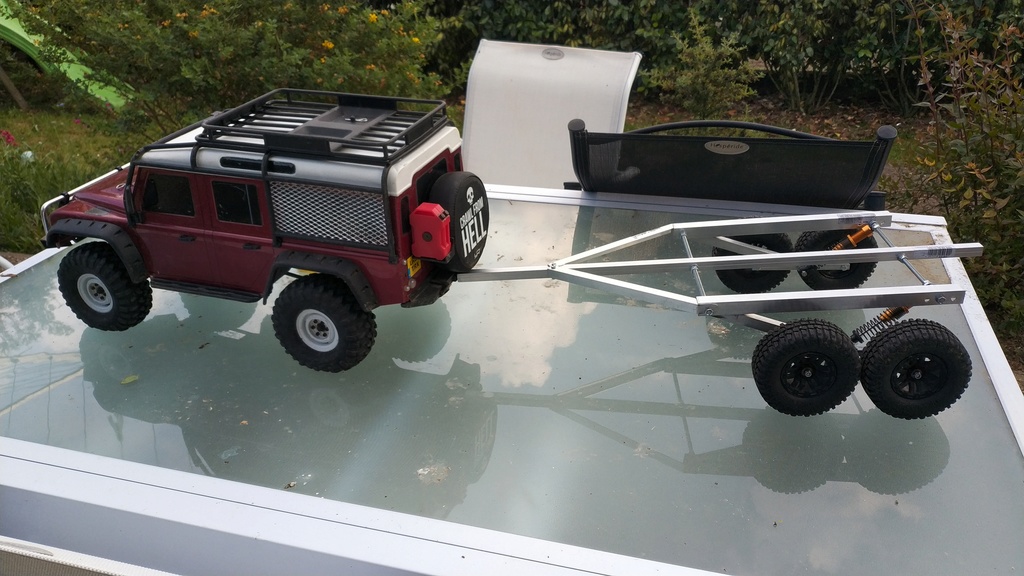

Bon la suite, ça avance petit à petit...

Fabrication de remorque double essieux fait maison tout en alu Img_2133
Fabrication de remorque double essieux fait maison tout en alu Img_2134
Fabrication de remorque double essieux fait maison tout en alu Img_2132
Fabrication de remorque double essieux fait maison tout en alu Img_2135


La base est la, faut que j'attaque maintenant les différents modules (pour rappel, porte bateau porte voiture et caisse de transport)... Je planche sur un système facile à enlever et à mettre en place... Un truc avec des glissières par exemple... À suivre...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Jeu 24 Mai - 13:51

Pleinair37 a écrit:La base est la, faut que j'attaque maintenant les différents modules (pour rappel, porte bateau porte voiture et caisse de transport)... Je planche sur un système facile à enlever et à mettre en place... Un truc avec des glissières par exemple... À suivre...

Tu peux peut-être utiliser des clips de carrosserie Idea
Sympa l'attelage et avec les bras indépendants tu gardes une bonne garde au sol au niveau de la remorque Arrow
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  Louloux44 Jeu 24 Mai - 14:00

Il a inventé un balancier indépendant sans essieu avec suspensions.

Il en faut pour faire cela ! monkey
J'aimerai savoir ce que ça donne en mode franchissement. Juste par curiosité !
Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 47
Date d'inscription : 19/02/2015
Messages : 17242

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Jeu 24 Mai - 14:49

Moi aussi je suis curieux de voir ce que ça va donner, même si c'est pas pour du franchissement pur... Par la suite y aura surement des modifs, genre utiliser du profilé plus gros ou tout mettre sur roulements pour encore plus de rigidité... La, à part pour les roues sur roulements, tout les pivots sont en axe traversant, tube de laiton sur alu, donc forcément y a un peu de jeu fonctionnel...  lol!
Je vais mettre des photos en gros plan...

Voila :

Fabrication de remorque double essieux fait maison tout en alu Img_2137
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Jeu 24 Mai - 20:57

Pleinair37 a écrit:tout les pivots sont en axe traversant, tube de laiton sur alu, donc forcément y a un peu de jeu fonctionnel... lol!

Moi aussi, c'est comme ça et ça marche pas trop mal en franchissement Wink
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  pleinair37 Jeu 31 Mai - 7:01

Petite vidéo hier après midi du 1er roulage... Bon l'attache c'est pas encore du définitif, faut que je trouve un système avec plus de torsion, la ça a tendance à vriller mon crochet...
Et je pense que je changerais aussi les amortos, ils sont vraiment pas de bonne qualité (ce sont des amortos qui étaient prévus pour mon WLToys k949 mais le vendeur s'était trompé dans la taille, trop petits), j'ai voulu remettre de l'huile dedans mais ça fuit de partout et la tête d'amorto a tendance à s'arracher... Suspect
Bon bref, ça roule pas trop mal, mais pour du franchissement pur c'est quand même pas l'idéal, faut pas que l'obstacle fasse plus de la moitié de la hauteur d'une roue, sinon cette dernière, n'étant pas entraînée, reste bloquée dessus et on risque de tout arracher... Mais pour de la rando ça sera parfait...



Dernière édition par pleinair37 le Mer 17 Juin - 16:41, édité 2 fois
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7434

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Fabrication de remorque double essieux fait maison tout en alu Empty Re: Fabrication de remorque double essieux fait maison tout en alu

Message  JLL35 Jeu 31 Mai - 9:10

Sympa, ça a l'air de bien suivre et l'articulation des roues à l'air vachement souples, à voir quand ça sera en charge, beau boulot Arrow
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 68
Date d'inscription : 15/08/2017
Messages : 8834

Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
