Berliet TBU 6x6 Camion dépanneuse Empty Berliet TBU 6x6 Camion dépanneuse

Message  Franck72 Mer 15 Fév - 17:37

Salut les copains,

nouveau projet en cours, en parallèle des autres What a Face , un Berliet TBU, camion 6x6 de l'armée française version dépanneuse, histoire de changer de mon ZIL qui est en version tranport marchandises/personnels, qui est la version GBU chez Berliet.

Berliet TBU 6x6 Camion dépanneuse Image%2F1477387%2F20201112%2Fob_5cb4df_3220431859-2-4-gnm6plit

Berliet TBU 6x6 Camion dépanneuse 20596495385_0a5cff1a88_bBerliet TBU 6x6 Camion dépanneuse B6dc6b5022a8f84214a5337ab11162b8

14 secondes d'extase avec un TBU qui sort d'un champ  lol!  lol!


la version bachée GBU :

Berliet TBU 6x6 Camion dépanneuse 8483746076_78c2f87821_b

La fondation Berliet doit être à l'affut de tout ce qui parle de Berliet sur le net car on n'y trouve aucun plan 3 vues, juste une minuscule vue de côté qui m'a servi de point de départ pour me faire un plan à l'échelle 1/10.76ème (pour coller à la taille des pneus du UMG10 ainsi que la largeur des pont AR44).
Tout le reste a été fait sur photos trouvées sur le net en mesurant directement sur l'écran d'ordi Laughing  Laughing .
Voici ce que ça donne :

Berliet TBU 6x6 Camion dépanneuse P1010240

Ce Berliet au 1/10.76 mesure environ 68cm de long, 28cm de haut et 23.5 de large.
Donc le chassis de 650mm de long est fait à partir d'un bout de carré en acier 20x20 que j'ai ouvert en 2 dans le sens de la longueur pour obtenir les 2 longerons principaux, chaque longeron étant ramené de 10 à 5mm d'épaisseur.

Berliet TBU 6x6 Camion dépanneuse P1010219
Berliet TBU 6x6 Camion dépanneuse P1010220

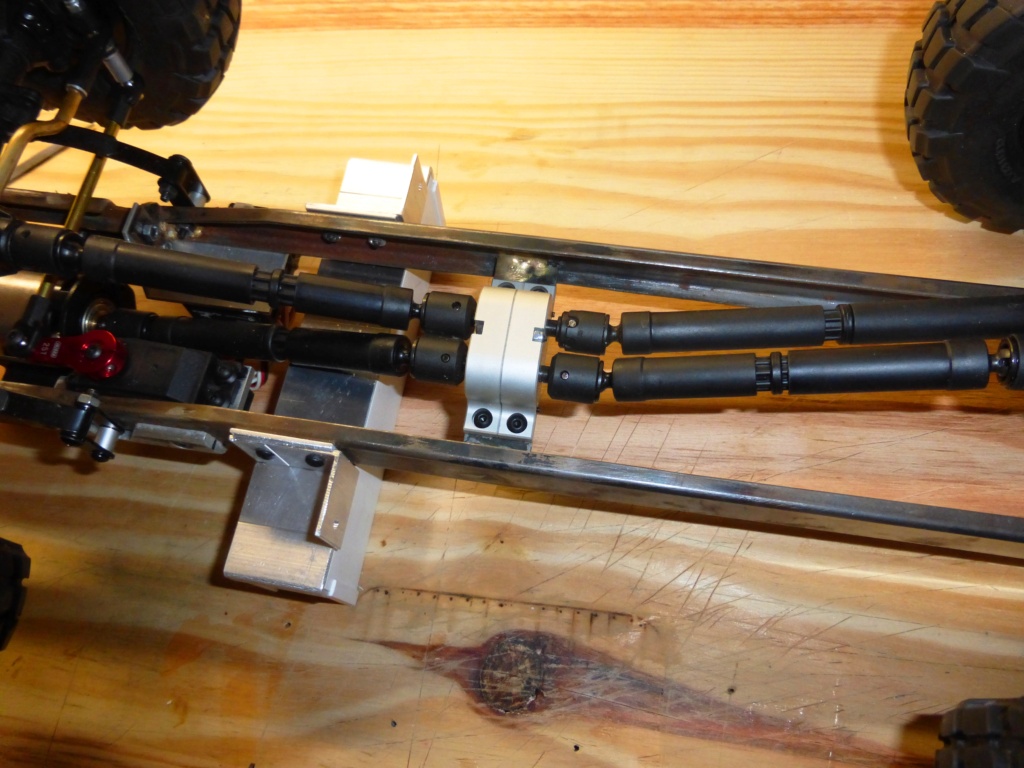

Il y a une traverse soudée au milieu pour y fixer la boite de transfert 4 entrées/sorties, une autre à l'arrière pour venir fixer le pare-chocs et une à l'avant mais en alu pour visser la carrosserie et servir de support à la réception.

Berliet TBU 6x6 Camion dépanneuse P1010222
Berliet TBU 6x6 Camion dépanneuse P1010221

Deux pattes soudées aussi pour la fixation du moteur et de sa réduction.
La fixation du servo de direction sur une cornière alu de 3mm d'épaisseur.

Berliet TBU 6x6 Camion dépanneuse P1010223

J'ai inversé les portes fusée des AR44 pour avoir la direction à l'arrière, histoire de coller un tout petit peu à ce qui s'est fait sur le vrai.
La barre de direction est faite en tube laiton avec une tige filetée M3 qui le traverse, pareil pour la biellette qui va au servo.

Berliet TBU 6x6 Camion dépanneuse P1010224

Les suspensions sont à lames, vissées sur les ponts AR44 Axial de mon ancien UMG 6x6 Axial.
Les ponts arrières ont été modifiés aussi, surtout le central.
Le pont arrière a été remplacée par un pont normal AR44, le pont arrière du UMG10 a une entrée basse qui inverse le sens de rotation des roues.
Pour le pont central, je l'ai inversé de sens, l'entrée n'est plus utilisée et bouchée et la sortie devient l'entrée car je voulais les supports de suspension en vis à vis, ou miroir, afin de pouvoir fixer les lames de suspension.
Les lames de 130mm d'Ali ont été chauffées à rouge à chaque bout et détordues afin d'avoir une partie plate au lieu du rond pour y glisser une vis; Une trempe finale de chaque bout de lame dans l'eau une fois le bon angle trouvé pour qu'ils soient plus raides que la partie centrale de la lame.
Ne croyez pas que j'y connaisse quelque chose, je fais toujours en fonction de ma "logique" et ça merde pas mal avant que je trouve une solution qui marche  lol!

Berliet TBU 6x6 Camion dépanneuse P1010228
Berliet TBU 6x6 Camion dépanneuse P1010227
Berliet TBU 6x6 Camion dépanneuse P1010229

Comme sur mon ancien UMG10, j'ai fracassé le pignon d'attaque ainsi que la couronne dentée de diff du pont central, je voulais un arbre par pont et non pas un arbre qui rentre dans le pont central, ressort et rentre dans le suivant.
Toute la force demandée pour actionner les 2 ponts arrières passe par ce pauvre pignon d'attaque du pont central (d’où le mien qui a vite rendu l’âme vu ce que je lui demandais, méchant que je suis  What a Face )
j'ai fait une sorte de patte en alu de 5mm d'ep. que j'ai percé et dans laquelle j'ai mis de chaque côté un roulement épaulé, comme ça, une fois les arbres fixés sur l'axe qui traverse ces roulements, ça ne bouge plus.

Berliet TBU 6x6 Camion dépanneuse P1010226
Berliet TBU 6x6 Camion dépanneuse P1010225

voici une image d'un double pont arrière qui m'a servi de modèle, les photos de Berliet étant assez rares :

Berliet TBU 6x6 Camion dépanneuse Chassi12

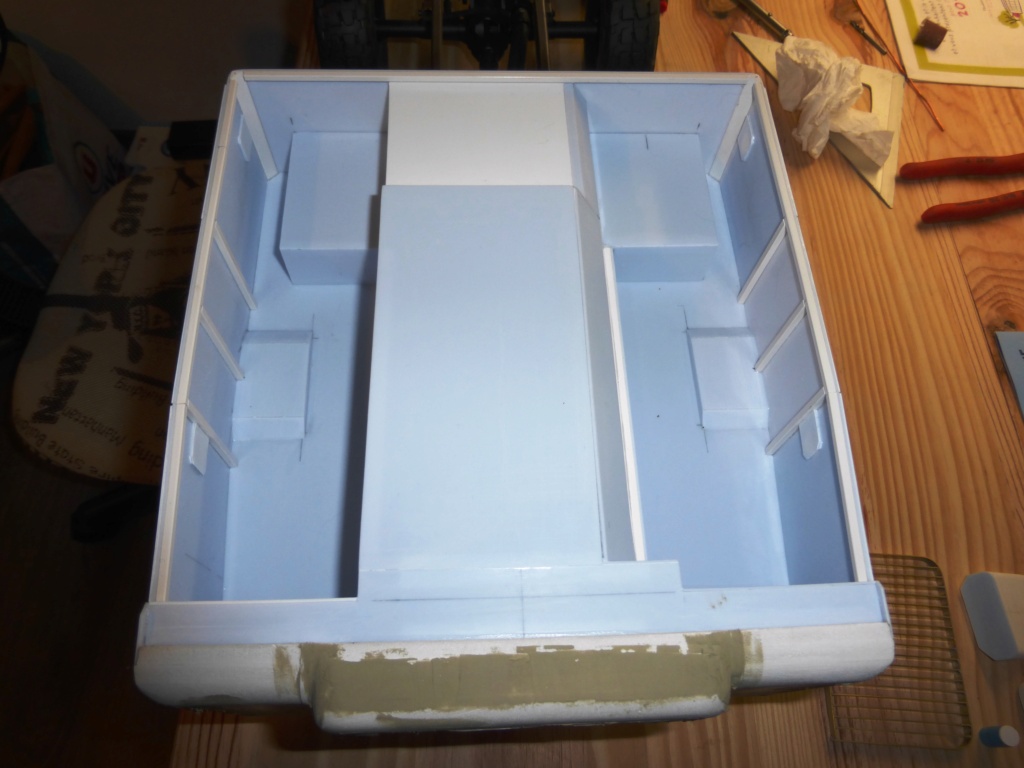

Et pour finir, la carrosserie, qui me paraissait simple au départ avec ses faces parallèles façon cube et en y regardant de plus près... ben non, c'est pas parallèle, l'avant va en rétrécissant à partir de la porte conducteur jusqu'à la facade.
Bon rien de bien compliqué non plus, c'est pas un gazelle avec toutes ses jolies courbes de partout !!
Faite en styrène et polystyrène expansé pour la facade.

Berliet TBU 6x6 Camion dépanneuse P1010233
Berliet TBU 6x6 Camion dépanneuse P1010234
Berliet TBU 6x6 Camion dépanneuse P1010235

La calandre est faite en plats de laiton soudés à l'étain histoire qu'elle soit solide.
Le radiateur juste derrière est fait dans une grille en inox que l'on trouve dans les magasins de modélisme.

Berliet TBU 6x6 Camion dépanneuse P1010237
Berliet TBU 6x6 Camion dépanneuse P1010236

Le support d'accu, en arrière de la carro, seul endroit qui me restait de libre

Berliet TBU 6x6 Camion dépanneuse P1010239

Et pour finir, les 4 sièges très basiques, très militaires, à part celui du conducteur, avec ses retours de soutien lombaires sur le dossier, le tableau de bord et un filtre.

Berliet TBU 6x6 Camion dépanneuse P1010238

Voilà pour l'instant.
Je vais attaquer la partie pare-brise, vitres latérales et la capote et ses arceaux.
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 56
Date d'inscription : 12/08/2017
Messages : 1418

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  steph Mer 15 Fév - 18:02

excellent
steph
steph

Ville ou Région : romorantin lanthenay
Age : 40
Date d'inscription : 25/05/2021
Messages : 393

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Louloux44 Mer 15 Fév - 18:07

AH !!!!
Je suis super content que tu nous présentes ton dernier projet !

Le truc de fou que tu nous a fait là !!!

Rien qu'à voir le chassis (que j'ai eu entre les mains), c'est une beauté !
Quand je pense que c'est du matériel récupéré, le temps que tu as passé pour découper à la scie MANUELLEMENT sur toute la longueur un bout de métal en 2 morceaux droits et qui servent de longerons .... Un MALADE ! Shocked Shocked
Et des marquages, perçages, découpes et alignements parfaits alors que tu n'es pas du tout équipé.
ARRRggg !
Et certains (je ne dirai pas son nom) qui se plaignent avec des cornières en alu achetées dans le commerce et qui n'arrivent pas à percer un trou droit dedans, et qui finit en gruyère qu'il a fallu masquer lol! .

Uniquement pour le chassis je dis BRAVO !
Quand au reste des ajustements c'est un superbe boulot !

Merci pour l'idée de fabrication du balancier avec des lames dans le commerce.
J'y avais pas pensé ! Vais essayer de reproduire cela sur mon Zil131



Par contre, je vois que sur les essieux du Berlet dont tu t'es inspiré, c'est un pont central à double sortie...
ça m'a fait rire de voir un seul lien supérieur par pont sur tes 2 derniers essieux.
Je ne pensais pas que c'était possible...

Une vraie découverte et une source d'inspiration !

Bravo Franck

Je dis ENCORE !!!!

I love you :love2:

Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 47
Date d'inscription : 19/02/2015
Messages : 17314

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  crawl85 Mer 15 Fév - 18:22

Très impressionné par ce boulot qui part de pas grand chose ! c'est quand même moins impressionnant quand tu arrives en Kangoo à la Treille ... Very Happy

Merci du partage et bon courage pour la suite !
crawl85
crawl85

Ville ou Région : vendée
Age : 41
Date d'inscription : 12/04/2021
Messages : 1344

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  steph Mer 15 Fév - 18:46

mdr je m'étonne toujours de se qu'on peu faire en crawler rc home made par contre il faut un peu de matériels,je crois que les camions 6x6 me passionnent plus que les véhicule 4x4.
steph
steph

Ville ou Région : romorantin lanthenay
Age : 40
Date d'inscription : 25/05/2021
Messages : 393

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  pleinair37 Mer 15 Fév - 19:22

Encore du bon boulot, bravo Franck ! Arrow

Il sera fini pour le challenge des 13-14 mai ? I love you

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...
Ma page Thingiverse : https://www.thingiverse.com/pleinair37/designs

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7575

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Jérôme85 Mer 15 Fév - 21:45

Beau boulot franck .sa me donne envie de reprendre à bosser sur le miens aussi 👍👍👍👍
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  JLL35 Mer 15 Fév - 22:28

Au top le Francky, comme d'hab, superbe réalisation et originale en plus :bravo:

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 8928

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  ppb Jeu 16 Fév - 11:32

Bonjour Frank

Félicitations pour ton don du ""recyclage """

Tes 3 premières photos et le film YouTube sont précisément celles d'un TBU 15 CLD , appelé dans l'armée GBU Wreckers , équipé d'une grue hydraulique Austin Western , les mêmes que sur les wreckers US   (( M62 -5Tons - M936A ....))
La photo suivante est un GBU porteur qui servait plus particulièrement de tracteur d' artillerie

Je me permet d'intervenir dans ton poste parce que j'ai moi même conduit en 1965 , 66 , 67 lorsque j’étais a l'armée ce genre de ** bestiolle ** : TBU  + Semi Coder porte engins

Berliet TBU 6x6 Camion dépanneuse Tbu110
Berliet TBU 6x6 Camion dépanneuse Tbu210

Guide d'entretien et autres.....
http://www.tm-ww2.com/product_info.php?cPath=48&products_id=405&osCsid=32b08657dcc270bb4d63a79eac4dc6df
https://www.mvcgfrance.org/berliet-tbu/
http://www.maquetland.com/article-phototheque/2527-berliet-tbu-15-trr

Détail du pont avant avec le guide câble
Berliet TBU 6x6 Camion dépanneuse Detail10


En espérant que cela te serviras , bonne continuation et encore bravo

ppb

Ville ou Région : 76460
Age : 78
Date d'inscription : 01/02/2017
Messages : 129

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Gégé35 Jeu 16 Fév - 12:13

Beau boulot Franck , de la belle maquette roulante en perspective , attention à la fragilité de la face avant dans la matière choisie ... good job Arrow Wink
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3686

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Findecano Jeu 16 Fév - 16:43

Bravo Franck,

J'ai déjà vu ton châssis à Gorge, c'est déjà très impressionnant, j'ai hâte de voir la suite des travaux !
Findecano
Findecano

Ville ou Région : Loire-Atlantique
Age : 45
Date d'inscription : 04/02/2020
Messages : 641

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Doudou44 Jeu 16 Fév - 18:48

Beau boulot mon Franky que tu nous fais là Wink

Doudou44

Ville ou Région : Orvault
Age : 50
Date d'inscription : 10/09/2016
Messages : 933

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Chichi44 Jeu 16 Fév - 19:14

Bravo Franky!! Arrow Arrow Arrow

Un beau camion pour transporter des pots de rillettes lol! lol! lol!

_________________
Attention, un Chichi peut en cacher un autre!
Le Pré'z de RCDA44.
Chichi44
Chichi44
Admin

Ville ou Région : Loire Atlantique st Julien de concelles
Age : 49
Date d'inscription : 16/05/2016
Messages : 7604

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  ben14 Lun 20 Fév - 12:55

Superbe.j ai eu mon permis poids lourd sur cet engin à l armée aussi ,une galere quand je voit maintenant se que j ai dans les mains ,sa n'a plu rien à voir.beaubboulot et bonne continuation franck Arrow
ben14
ben14

Ville ou Région : vire;calvados
Age : 52
Date d'inscription : 22/07/2016
Messages : 890

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Franck72 Ven 12 Mai - 20:32

Salut les zamis et merci pour vos com Wink

suite du Berliet TBU et pas des moindres puisque c'est la partie qui me donnait le plus de sueurs froides à savoir, la capote et tous les arceaux pour la soutenir sur la carro ainsi que les parties vitrées.
En plus, je la voulais démontable au cas ou !
Donc j'ai fait tout en un seul bloc, les arceaux laitons soudés sur des profilés en U laiton aussi, et du plat toujours en laiton pour que je puisse soudé tout ça à l'étain.
La capote est faite dans un vieux slip kangourou, sale bien sur  What a Face  pastapper:
Naaan, un vieux t-shirt blanc a fait l'affaire car quand elle sera peinte, je la frotterais un peu pour que le blanc réapparaisse pour faire un peu usure par le temps. Il reste à faire les 2 fenêtres souples à l'arrière. La partie venant se fixer sur la pare brise n'est pas encore faite.
Le pare-brise ainsi que les vitres latérales sont faits dans une plaque transparente sur laquelle j'ai collé des bouts de profilés styrène pour le tour des vitres ainsi que les montants latéraux du pare brise.
Celui-ci est incliné en arrière et les montants ainsi que les parties vitrées latérales ne sont par perpendiculaires au sol, ... en gros, y a aucun angle droit ! Faut bien que Berliet fasse chier un peu le modéliste...  lol!

J'aime bien la gueule de ce Berliet, même si j'ai un très très gros faible pour le gazelle, le roi du sahara  I love you

Berliet TBU 6x6 Camion dépanneuse P1010248

Berliet TBU 6x6 Camion dépanneuse P1010249

Berliet TBU 6x6 Camion dépanneuse P1010250

Sur cette photo, on peut apercevoir (appareil photo de merde désolé) les poignées qui servent à enlever les capots cachant le moteur Berliet Magic MK640, 6 cylindres de 14,8 litres, un dessus et un de chaque côté.

Berliet TBU 6x6 Camion dépanneuse P1010252

Le pare brise qui m'a pris un certain temps à faire

Berliet TBU 6x6 Camion dépanneuse P1010253

Et la partie arceaux et capote qui m'a pris bien plus de temps à dessiner et à fabriquer et à souder vu qu'il n'y a aucun angle droit donc impossible de faire ça à plat...

Berliet TBU 6x6 Camion dépanneuse P1010251

Berliet TBU 6x6 Camion dépanneuse P1010256

Les sièges peints, le conducteur avait droit à un siège plus confort et réglable ainsi que le coupe circuit général à ses pieds.

Berliet TBU 6x6 Camion dépanneuse P1010254

Sur le vrai Berliet, le pare brise est rabattable et c'est cette partie que faisait office de charnière. Il faut juste que je fasse les papillons pour le blocage.

Berliet TBU 6x6 Camion dépanneuse P1010255

Voilà, il reste les poignées de portes, poignées latérales arrière pour grimper, phares, pare choc, charnières de portes, support extincteur, essuies glace, logo berliet de la calandre et l'intérieur avec leviers de vitesses, frein à main, tableau de bord et divers vannes...
Et après, toute la partie arrière avec la grue, treuils, poste de commande, supports bouteilles acétylène... !
... On s'était dit rendez-vous dans 10 ans, même jour même heure même site lol! lol! lol!
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 56
Date d'inscription : 12/08/2017
Messages : 1418

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  ben14 Ven 12 Mai - 20:52

superbe boulot Arrow
bonne continuation franck72 ,hate de voir la suite Wink
ben14
ben14

Ville ou Région : vire;calvados
Age : 52
Date d'inscription : 22/07/2016
Messages : 890

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  crawl85 Ven 12 Mai - 21:02

C'est donc ça qu'on appelle "modélisme" lol!

ça va être terrible ! vivement dans 10 ans !

bonne continuation Franck !
crawl85
crawl85

Ville ou Région : vendée
Age : 41
Date d'inscription : 12/04/2021
Messages : 1344

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Chichi44 Ven 12 Mai - 21:27

Magnifique Arrow Arrow Arrow

_________________
Attention, un Chichi peut en cacher un autre!
Le Pré'z de RCDA44.
Chichi44
Chichi44
Admin

Ville ou Région : Loire Atlantique st Julien de concelles
Age : 49
Date d'inscription : 16/05/2016
Messages : 7604

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Doudou44 Ven 12 Mai - 21:44

Salut mon francky
Est-ce que ton berliet magnifique peut transporter de la rillette ,il ne faut pas qu'il soit en sur charc=ge Very Happy Very Happy

Merci d'avance
BIZH

Doudou44

Ville ou Région : Orvault
Age : 50
Date d'inscription : 10/09/2016
Messages : 933

Revenir en haut Aller en bas

Berliet TBU 6x6 Camion dépanneuse Empty Re: Berliet TBU 6x6 Camion dépanneuse

Message  Louloux44 Ven 12 Mai - 22:11

La vache !
ça c'est du modélisme ! Et le véritable qui prend 10 ans à faire !
Avec les kits à monter bêtement sur notice on finit par oublier ce que c'était. Merci pour la piqure de rappel.

J'adore tes soudures de ton arceau.

Par contre, n'oublies pas de passer un coup d'imperméabilisant sur la capote en tee shirt recyclé.
En cas de pluie ou de lavage, l'eau passera pas au travers.

Suis encore scotché sur la mécanique avec une petite bave qui coule. lol!

A ce sujet, faut que j'avance avec mon camion mercedes 1113 d'afrique
Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 47
Date d'inscription : 19/02/2015
Messages : 17314

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
