Crawler Proto Sportsman Axial

5 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

Crawler Proto Sportsman Axial Empty Crawler Proto Sportsman Axial

Message  Gégé35 Jeu 14 Déc - 11:33

Salut les copainges , après avoir pas mal discuté de Sportsman et autres crawlers , je vous présente mon dernier proto réalisé sur ponts Axial Wraith , j ai minimisé les pièces en faisant un système "semi rigide" donc qui n a que des suspensions arrières : 10,5 cm de garde au sol centrale .

Crawler Proto Sportsman Axial P1050526

Ce système permet de gagner du poids , simple à réaliser quand on a les bonnes cotes , et la géométrie trouvées ... :tongued: Empattement  environ 314 mm.

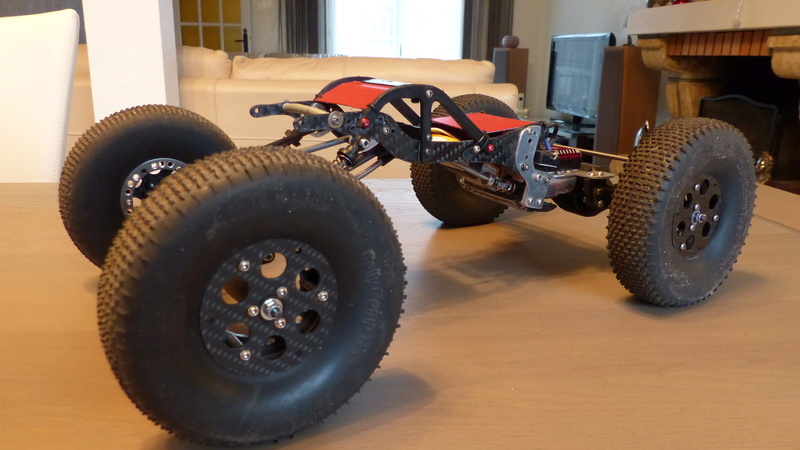

Crawler Proto Sportsman Axial P1050527

la transmission est faite par une BDV , Rc4wd en alu , et j ai fais la liaison directement prise dessus : arrière pour les 2 longerons en carbone de 2,5 mm , et l avant pièces d alu pour fixer au ponts . http://store.rc4wd.com/R2-Black-Crawler-Transmission-V2_p_842.html

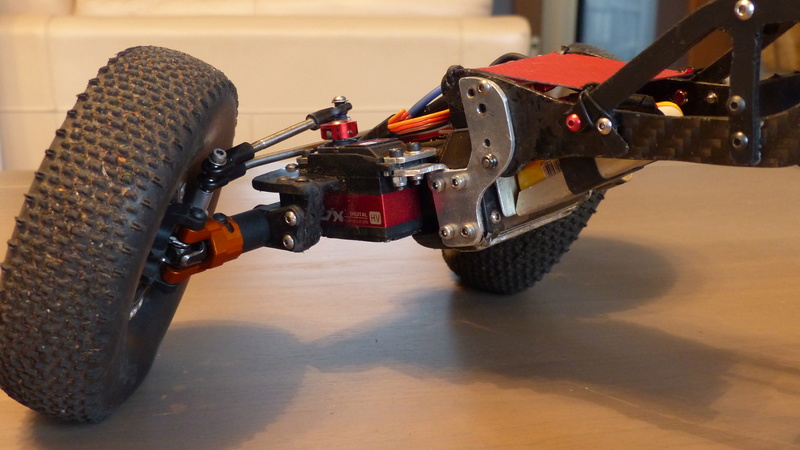

Crawler Proto Sportsman Axial P1050529

Ce montage limite aussi l encombrement et le porte à faux , à l arrière du pont avant et le risque d accroche au sol.

Crawler Proto Sportsman Axial P1050532

La bdv , plutôt boite de réduction, c est son rôle il n y a qu un rapport :cool2: ;et le moteur sont au plus bas sans accrocher facilement : bon pour le CG ...Les cardans de direction sont du type xr10 pour le rayon de braquage et solidité , celui qui va de la boite au palier est maison axe titane 5 mm et noix d ali express en sorties 5x5mm , on les trouvent à environ 1 € pièce , et ça tient ! Arrow

Crawler Proto Sportsman Axial P1050530

J ai bricolé un porte palier/traverse , qui assure le renfort du montage en pehd de 8 mm d épaisseur avec un tiot roulement étanche , qui reçoit l axe du palier , les liens inférieurs sont en titane et les supérieurs en carbone . Le cardan arrière est un SDI , malheureusement qui est une marque ou l on ne trouve plus grand chose sur leur site , très bons cardans fins et d un acier très résistant , prix raisonnable .

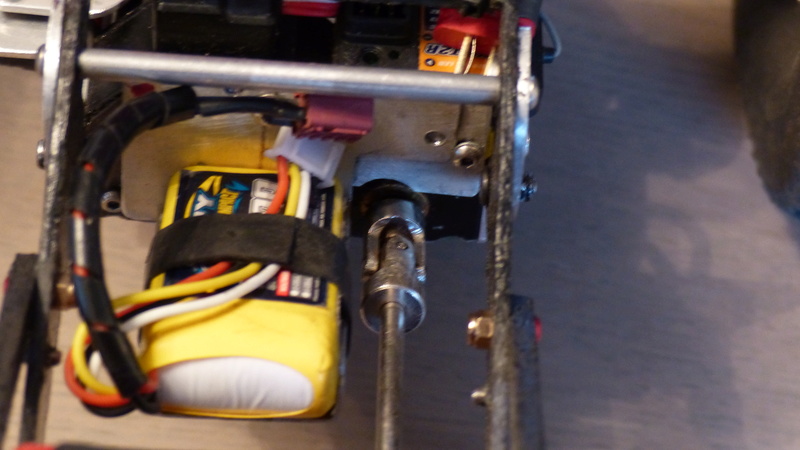

Crawler Proto Sportsman Axial P1050531

Le porte accu , bien protégé en alu , est fixé sur la boite le long du cardan au plus bas .

Crawler Proto Sportsman Axial P1050528

L électro sur les 2 platines fixées sur les liens boite/pont , vario Hobbywing 1080 ,moteur simple 540 Goolrc en 45 T sous 3S ; ça marche très bien souple et puissant  , un servo JX  30kg sous 7,4 v : ce qu il y a de bien avec le 1080 : son bec puissant intégré suffisant pour le servo de 30 kg Arrow .Barre de direction titane relevée pour limiter les risques d accroches...Chasse avant de plus de 20° pour la tenue en forte descente , donne plus de stabilité au véhicule et retarde "le soleil"  Surprised

J arrive à un poids de 1580 gr , 1630 avec l accu de 500 mah 3s , ce qui permet de crawler environ 30 mn . Voilà la présentation du bébé qui permet de ce faire plaisir pour un coût très raisonnable , il passe avec des pneus très moyens à l arrière 64° sur la planche test et sans lests ...on peut encore améliorer , voili voilou si quelqu un veut d autres renseignements pas de blême .:bye2:

Crawler Proto Sportsman Axial P1050537

On voit peut être mieux le dégagement à l arrière de la boite , que j ai travaillé en biaisant l angle et en fermant avec de l alu plié et collé dans la boite à la cyano : bouge pas !


Dernière édition par gerzone7 le Jeu 14 Déc - 22:31, édité 1 fois
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  pleinair37 Jeu 14 Déc - 19:27

Belle réalisation, bravo pour le boulot... bounce
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7797

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Jeu 14 Déc - 20:29

CImer cimer Smile y a de quoi cogiter dans le domaine , même si la conception est simple , en crawler le changement de tel ou tel réglage a souvent des effets en cascades ! Bon à la longue ça porte ses fruits , on note et tu changes paramètre par paramètre , tu vois le résultat et voili voilou , c est aussi le plaisir de concevoir Arrow
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  JLL35 Jeu 14 Déc - 20:34

Whaou, Gégé s'est construit un super patin à roulettes Laughing
Beau boulot camarade, on sent que tu maîtrises ton sujet, maintenant va falloir nous faire une tite vidéo, au pire si tu viens à Abbaretz, tu l'amènes Arrow
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9038

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Jeu 14 Déc - 20:42

Salut Jl , je ne crois pas que le terrain d Abbaretz soit adapté aux crawlers ...plutôt scale , quand le temps sera adapté on verra au Boel , ou du coté de chez Nico ...on se fera des rencontres , en espérant qu il y ai des copains qui rejoignent les passionnés de la zone lol! pas de blême pour le partage Arrow
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  JLL35 Jeu 14 Déc - 20:48

Mais boudiou, c'est qu'y finirait par me convertir au crawler le bougre Laughing
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9038

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Louloux44 Jeu 14 Déc - 21:01

Perso je ne suis pas très branché crawler.

MAIS je dois le reconnaitre que c'est un sacré boulot ! Bravo !

Tu dis que ce sont des ponts de wraith ? Avec la largeur, c'est un peu normal que les arrondis de ponts se prennent le sol.... est ce que ce choix de ponts était fait exprès pour avoir une grande largeur ou est ce que c'est parce que c'est ce que tu avais sous la main ?

Aussi, j'aimerai bien voir de plus près ta boite de transfert à faible encombrement (si on peut l'appeler ainsi). C'est quoi ?
Et ta boite de transmission aussi.
Sauf si c'est ton secret.....
C'est top en terme d'encombrement !
Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 48
Date d'inscription : 19/02/2015
Messages : 17396

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Invité Jeu 14 Déc - 21:45

louloux44 a écrit:
Tu dis que ce sont des ponts de wraith ? Avec la largeur, c'est un peu normal que les arrondis de ponts se prennent le sol.... est ce que ce choix de ponts était fait exprès pour avoir une grande largeur ou est ce que c'est parce que c'est ce que tu avais sous la main ?
Je trouve les pont trop large pour la discipline, je ne sais d'ailleurs si c'est accepter en compet, amoins qu'il ai changer les regles.

Par contre ils sont nickel a ce que je vois avec la sortie décaler, ça permet au moteur de passer et rapprocher au max la trans du pont.
Comme si ca avait été prévu pour.




louloux44 a écrit:
Aussi, j'aimerai bien voir de plus près ta boite de transfert à faible encombrement (si on peut l'appeler ainsi). C'est quoi ?
Et ta boite de transmission aussi.
la boite de transfert et de trans mission c'est la meme chose.

C'est pas une Rc4WD R2 ?




Par contre une belle machine, on vois que tout a été réfléchi, penser, calculer, ....
Arrow

Invité
Invité


Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Jeu 14 Déc - 22:03

Ce sont des ponts qui correspondent aux normes en largeur et qui sont utilisés en compète , je les ai pris car l overdrive était dispo pour eux chez Axial , c est du costaud Arrow La boite est bien une RC4WD R2 , dont j ai mis le lien dans le post , je l ai retravaillé : j ai biaisé l arrière pour casser l angle et fermer la boite avec un morceau d alu plié et collé à l intérieur de la boite à la cyano : ça ne bouge pas...   de tete je confirmerai demain , je suis en  largeur hors tout 285mm avant et 275 arrière , j ai fais des spacers en conséquence pour avoir ces valeurs qui sont dans la moyenne utilisée : bien pour la stabilité .Alors non louloux , malgré le bossage marqué , les ponts n accrochent pas trop ; la garde au sol est correcte :cool2: .
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Ven 15 Déc - 14:07

Je viens de vérifier , je suis en largeur AV 280 mm hors tout , et AR 270 mm .Ce sont des valeurs moyennes , largement utilisées dans la discipline. J ai mesuré aussi les possibilités de croisements de ponts , re mesurées on va dire...je peux décoller la roue arrière de 140mm , pour que l avant commence à peine à se soulever , c est suffisant ! :cool2:


Dernière édition par gerzone7 le Mar 2 Jan - 15:12, édité 1 fois
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Mar 2 Jan - 15:12

Une petite vidéo en inter , pour illustrer les capacités du proto...Pente 62° sans lests .



https://www.youtube.com/watch?v=NC-MFYfluhg
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  pleinair37 Mar 2 Jan - 15:18

Ha oui quand même !!!! affraid

C'est des pneus ventouses ou bien ??? lol!

Impressionnant ...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7797

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  JLL35 Mer 3 Jan - 12:20

Ça parait incroyable de grimper une telle pente Shocked
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9038

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Mer 3 Jan - 13:04

C est vrai que les résultats sont sympas , en extérieur zones naturelles on se fait vraiment plaisir Arrow y a plus qu a essayer de décider quelques collègues .... :cool2: à bientôt jl. Vu le temps je vais peut être refaire une p tite vidéo cet apreme...en inter obligé!!!
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  pleinair37 Mer 3 Jan - 14:02

Et la c'est le max que tu peux grimper ou tu peux encore incliner un peu plus ? :tongued:
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7797

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Mer 3 Jan - 14:26

Alors sans lests , qui permettent de descendre le CG , je peux prendre 64° max , en lestant au plus bas , projet que j ai présenté pour réaliser en impression 3 D , c est une trouvaille d un collègue Bad Rax , un des meilleurs pilote/concepteur au monde de Crawler , vainqueur de grandes rencontres ,voir Rccrawler...,je pense friser les 70 ° ...:tongued: peut être qu un spécialiste du forum pourrait réaliser ce montage... :cool2:

https://rccrawler-france.com/forum/threads/build-your-margouillat-bym.24342/page-2 #40



Dernière édition par gerzone7 le Jeu 4 Jan - 12:38, édité 1 fois
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Jeu 4 Jan - 12:38



Dernière édition par gerzone7 le Jeu 4 Jan - 15:05, édité 1 fois
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  JLL35 Jeu 4 Jan - 13:41

Salut Gégé, la vidéo n'est pas dispo Surprised
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9038

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  pleinair37 Jeu 4 Jan - 13:55

Oui on est frustrés... :tongued:
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7797

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Jeu 4 Jan - 15:07

C est bon les gars là ? j ai changé le paramétrage de confidentialité d accès à la vidéo ... :cool2:
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  JLL35 Jeu 4 Jan - 17:08

C'est toujours pareil, tu le fais exprès ou bien lol!
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9038

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Jeu 4 Jan - 18:41

JLL35 a écrit:C'est toujours pareil, tu le fais exprès ou bien lol!


C est y bon... :tongued:
https://www.youtube.com/watch?v=dwtxBtUeVD0
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Ven 5 Jan - 17:32

C est passé , le test aussi lol! Il ne lui manque plus que des ailes , au cas ou ... Smile vivement que les rochers sèches j ai la gâchette qui me démange...de la télécommande hein ! :trombe: Bon week end.
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  JLL35 Ven 5 Jan - 18:57

Bon ben la ça marche, t'as mis de la colle sur les pneus ou quoi Shocked
Je suis toujours pas fan du style crawler, mais je dois reconnaître que c'est impressionnant Twisted Evil
Beau boulot Gégé, félicitations Arrow
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9038

Revenir en haut Aller en bas

Crawler Proto Sportsman Axial Empty Re: Crawler Proto Sportsman Axial

Message  Gégé35 Ven 5 Jan - 19:54

Cimer jl ... Smile Pas de cocolle non , j essaye d optimiser , je vois des choses possibles encore :cool2: bon weekend , ce soir c est piste à Crevin , 15 mn de la maison .
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3764

Revenir en haut Aller en bas
