Re: Nouveau du 44 : Chichi44

Message  louloux44 le Mar 31 Mai - 23:32

Loader a écrit:
Question : l'arrière ne tressaute pas quand tu roules un peu vite sur un terrain bosselé ?

Effectivement. Mais c'est pas un wraith mais un camion qui est supposé rouler à basse vitesse.
C'est très réaliste ! Et à échelle 1 ça saute aussi....
C'est pas le but recherché.

Pour ceux qui ne l'ont pas vu : Si on fait un balancier avec suspensions ça annule une grosse partie de l'effet balancier et ça casse le parallélogramme parfait qu'il faut maintenir.
Si on veut un balancier efficace et réaliste, faut virer les suspensions.
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Nicolas le Mar 31 Mai - 23:34

Pour les butée, met simplement les vis sur le balancier dans l'autre sens et peut etre plus longue.
La vis viendra en butée sur le chassis.
Des sortes de butées déportées.



Et rallonge ce lien Y qui tien le haut du dernier pont, un écrou (entre le Y et la rotule du pont) fera l'affaire histoire de remonté la sortie pour la protéger un peu.
Ton pont et ton cardans te dirons merci.
Very Happy
avatar
Nicolas

Localisation : Maine et Loire (49)
Age : 40
Date d'inscription : 22/03/2015
Messages : 697

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Mar 31 Mai - 23:41

Nicolas le Banni a écrit:Pour les butée, met simplement les vis sur le balancier dans l'autre sens et peut etre plus longue.
La vis viendra en butée sur le chassis.
Des sortes de butées déportées.

Perso j'aurais fixé le bras du balancier plus bas et ça permettrait plus de débattement et de croisement. Aussi il y aurait plus de marge avant que le bras de balancier ne heurte la carrosserie.... (1cm de chaque coté). ça fait trop quand même non ? Pas très réaliste aussi monkey
Mais quoiqu'il en soit faudra une butée si tu veux garder ta carrosserie.....  lol!
Car ça va faire mal à force.


Nicolas le Banni a écrit:
Et rallonge ce lien Y qui tien le haut du dernier pont, un écrou (entre le Y et la rotule du pont) fera l'affaire histoire de remonté la sortie pour la protéger un peu.
Ton pont et ton cardans te dirons merci.
Very Happy

Effectivement, j'avais vu ce détail qui tue.... faut redresser le dernier pont. Moins d'angle dans le dernier cardans (donc moins de contrainte) et protection de la sortie de pont. Bien vu Nico.
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Mar 31 Mai - 23:45

Nicolas le Banni a écrit:Pour les butée, met simplement les vis sur le balancier dans l'autre sens et peut etre plus longue.
La vis viendra en butée sur le chassis.
Des sortes de butées déportées.

Perso j'aurais fixé le bras du balancier plus bas et ça permettrait plus de débattement et de croisement. Aussi il y aurait plus de marge avant que le bras de balancier ne heurte la carrosserie.... (1cm de chaque coté). ça fait trop quand même non ? Pas très réaliste aussi  monkey
Mais quoiqu'il en soit faudra une butée si tu veux garder ta carrosserie.....  lol!
Car ça va faire mal à force.


Nicolas le Banni a écrit:
Et rallonge ce lien Y qui tien le haut du dernier pont, un écrou (entre le Y et la rotule du pont) fera l'affaire histoire de remonté la sortie pour la protéger un peu.
Ton pont et ton cardans te dirons merci.
Very Happy

Effectivement, j'avais vu ce détail qui tue.... faut redresser le dernier pont. Moins d'angle dans le dernier cardans (donc moins de contrainte) et protection de la sortie de pont. Bien vu Nico.



En passant je regardais pour acheter un pont de scx10 neuf : 50Eur !
Plus 2 même pneus que j'ai + les jantes + un set de coque ..... et quelques pièces....
ça monte à plus de 150Eur pour faire un 6x6 ! A ce prix vaut mieux acheter un autre scale d'occasion et garder des pièces.... Shocked Shocked
Il y a certains qui se gavent quoi !


Dernière édition par louloux44 le Mar 31 Mai - 23:47, édité 1 fois
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Nicolas le Mar 31 Mai - 23:47

louloux44 a écrit:
Perso j'aurais fixé le bras du balancier plus bas et ça permettrait plus de débattement et de croisement. Aussi il y aurait plus de marge avant que le bras de balancier ne heurte la carrosserie.... (1cm de chaque coté). ça fait trop quand même non ? Pas très réaliste aussi  monkey
Mais quoiqu'il en soit faudra une butée si tu veux garder ta carrosserie.....  lol!
Car ça va faire mal à force.
C'est pas prèt d'abimer la carro, et puis on verra quand tu fera le tient.

J'aime bien comme ça, ca touche pas la carro, donc le but est attend.
Et on vois qu'il avait déjà des liens a la bonne longueur, pourquoi ce casser l'oignon ?
Neutral



Moi je dit c'est cool.
Et les nouveaux pneus sont magnifiques.
Arrow
avatar
Nicolas

Localisation : Maine et Loire (49)
Age : 40
Date d'inscription : 22/03/2015
Messages : 697

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Mer 1 Juin - 6:18

Bonjour
Oui il faut que je relève la sortie du pont arrière et la mettre à l'horizontale en réglant le y. J'ai commandé une pièce y en alu plus rigide que celle en plastique, j'attends le colis avec impatience .
Nico, oui je suis aussi très content de mes nouveaux pneus. Very Happy
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Mer 1 Juin - 6:31

Loader a écrit:
louloux44 a écrit:
Loader a écrit:
Si tu mets des chapes à chaque extrémité, qu'est-ce qui maintient le parallélogramme ?

Comme une balance : d'ou le balancier.....  lol!
ça s'équilibre tout seul. Qu'est ce qui fait qu'une balance s'équilibre ?
C'est le même phénomène qui est utilisé mais avec une "poussée inversée".... si on puis dire. C'est de la physique...

N'oublies pas ceci :
Chichi44 a écrit:Tu relies D-E par un lien, ce qui crée un parallélogramme déformable....je pense
En fait, un certain nombre de points relient l'ensemble et garde l'équilibre.
Et j'ajouterai qu'il ne faut pas oublier les liens inférieurs qui relient le pont central au châssis qui aident aussi et qui ne sont pas pris en compte dans le dernier schéma.

Voilà c'est ça que je n'avais pas vu et qui me manquait pour comprendre pourquoi ça ne s'écrasait pas.



louloux44 a écrit:
Loader a écrit:
ok, donc ils ne peuvent pas bouger par rapport au balancier. Du coup on ne peut pas mettre un pièce en forme de V inversée comme dans le kit allemand ? Ou il y a un avantage à ce que ce soit rectangulaire ?

Je te conseillerai de lire toutes nos discussion d'aujourd'hui, car on on répond à tes 2 questions au fil de nos discussions.
Pour faire court, le V inversé pose souci avec la longueur du lien D-E. Si on met un balancier en forme de V, lors du croisement, les ponts vont bouger en avant et en arrière.
Le parallélogramme n'est plus parallélogramme.... avec le V inversé.


Pour tout comprendre, il faut relire l'ensemble de nos discussions avec attention.


Ah mais j'ai pourtant tout lu !!
Du coup maintenant c'est bon, je comprend l'intérêt du parallélogramme.

Chichi44 a écrit:il ne faut pas de suspension ni de liens en plus, ça marche du tonnerre comme ça Arrow Arrow

les mouvements de caisses ont disparus et le camion a gagné en souplesse, presque une ballerine : Laughing Laughing

en un mot Métamorphosé

il ne penche plus dans les virages même en roulant à fond (ok ça va pas vite mais avant il se couchait..)

vraiment génial!!Neutral Neutral

j'ai fabriqué toutes les pièces avec de la cornière Alu, je vais faire des plans et t'aider à les fabriquer Loulou Arrow

Question : l'arrière ne tressaute pas quand tu roules un peu vite sur un terrain bosselé ?

Salut Loader
Non, l'arrière ne tressaute pas, ça fonctionne bien.

VINCE RC SCALE
Je pense que la clé du système réside dans la rigidité verticale du balancier: tes pièces couleur cuivre ne me semble pas assez rigides et c'est sans doute pour ça que tu as mis 2 liens horizontaux...


Dernière édition par Chichi44 le Mer 1 Juin - 11:10, édité 1 fois
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Mer 1 Juin - 13:12

Salut à tous,

Tout d'abord, je vous informe que je vais utiliser ces discussions pour faire le tutoriel bientôt. Merci pour votre participation !


Aussi, est ce qu'il y a quelqu'un parmi vous qui a un pont de scx10 à me vendre ?
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Jeu 2 Juin - 9:52

Bonjour

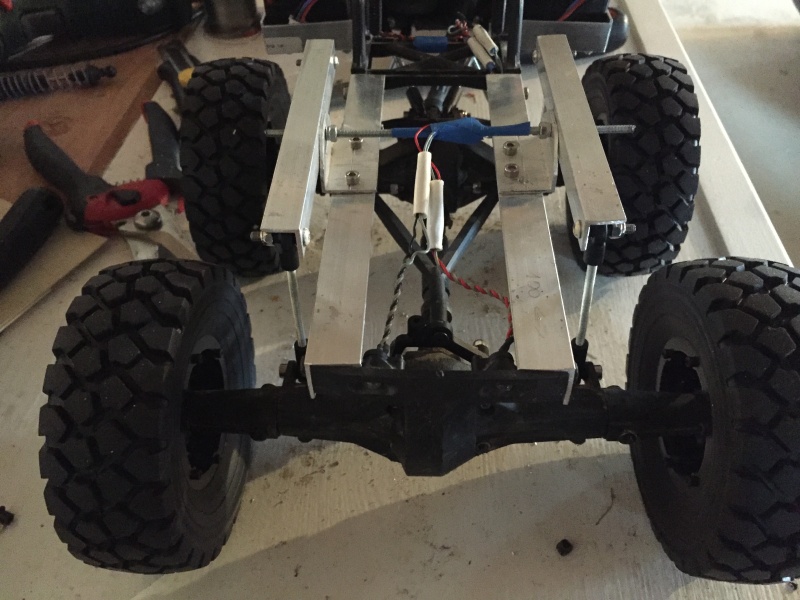

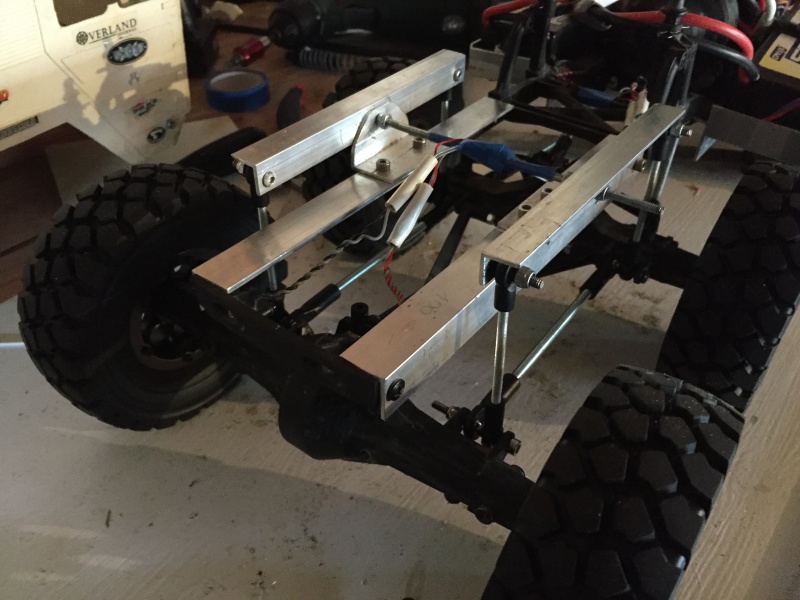

je continue à optimiser le  système:
-suppression du jeu latéral dans les balanciers
(Je vais peut être changer la tige filetée centrale M3 en M4 et mettre 2 écrous partout....)
-liens acier
-réalignement de la sortie du dernier pont






-reste les butées (je voudrais créer un système réglable pour que ce soit adaptable sur un autre véhicule facilement suivant la hauteur dispo entre châssis et carro) et le Y.
a+
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Jeu 2 Juin - 10:25

Salut Chichi !
Ton optimisation prend forme !
Pour la tige filetée qui relie les 2 supports de balancier, vaut mieux du M4.
Pour les tiges "suspensions" et liens qui relient les 2 ponts, vaut mieux du M4 aussi.

Pas mal ton idée d'utilisation du lien en Y d'origine pour redresser ou réaligner le dernier pont.
En plus ce dernier pourra croiser dur avec ce système.

Pour la butée je vois 2 solutions simples à faire :
1) retourner la cornière de ta bascule vers l'intérieur (inverser l'angle).
Ce qui fait que les extrémités de la bascule vont se cogner contre le châssis à un moment donné et cela fera les butées.
Pour que cela fasse moins le bruit de ferraille du peux y mettre 1 butée de porte de cuisine entre le châssis et l'endroit ou la bascule viendra cogner contre le châssis pour amortir ou des éponges durs.

2) Ou la solution que Nicolas le Banni t'a proposé : mettre une plus longue vis de serrage des tes liens "suspensions" sur la bascule. Mais les visser dans l'autre sens. Comme ça la tige de la vis va cogner contre le châssis et faire butée. Et pour que cela fasse moins le bruit de ferraille du peux y mettre 2 butées de porte de cuisine entre le châssis et l'endroit ou la bascule viendra cogner contre le châssis pour amortir ou des éponges durs.

3) retourner la cornière de ta bascule vers l'intérieur (inverser l'angle).
Ce qui fait que les extrémités de la bascule vont se cogner contre le châssis à un moment donné et cela fera les butées.
Ensuite percer ton extension de châssis et y mettre une vis et 2 écrous et tu peux régler la hauteur de la butée.
Et pour que cela fasse moins le bruit de ferraille du peux y mettre 1 butées de porte de cuisine sur la partie bascule ou viendra porter la vis en butée pour amortir ou des éponges durs.

Pour ce qui est des réglages possibles, on peut faire plusieurs trous de réglage sur le support de bascule sur le châssis pour régler la hauteur.
Et des trous de réglage alignés sur la bascule pour régler la distance entre les ponts.
Cependant, il faudra régler la longueur des liens "suspensions" et les liens inférieurs reliant les 2 ponts ...
Et le tour sera joué. Si tu ne veux pas percer ces trous sur la bascule, il suffit de faire des marquages alignés pour perçages ultérieurs (via poinçon).

Cependant, si tu rends ce système de balancier réglable, tu ne pourras plus utiliser le lien en Y d'origine à longueur fixe (non réglable).
A moins de proposer un lien en Y en métal réglable (j'ai mon idée dessus)....

Chichi c'est une invention à breveter !  Smile
Et je suis totalement pour le partage des royalties lol!

On peut vendre le kit complet avec extension de châssis réglable et lien en Y réglable aussi monkey

Pour ceux qui ne veulent pas se faire chier à tout fabriquer.... et en plus pas cher.....
Moi j’achèterai sans problème.


Nota : Avec ce système on peut fabriquer un camion 10x10 ! Faut juste une extension de châssis plus long ... Shocked

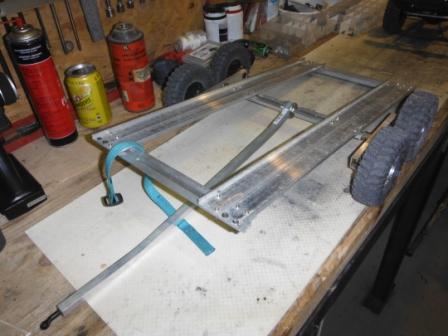

Ou mettre ce genre de bascule sur une remorque plateau. Je vais y penser..... Bien entendu, remorque plateau fabriqué par la T3D ...  lol!


Dernière édition par louloux44 le Jeu 2 Juin - 12:02, édité 2 fois
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Jeu 2 Juin - 10:56

Salut Loulou

Faut qu'on teste pas mal de choses demain:D Very Happy ...et on a du pain sur la planche pour le brevet lol! lol!
Je regarde le système de butées ce soir (la solution à Nicolas LE BANNI me parait bien, il a de bonnes idées...)... Embarassed Embarassed j'ai le "servo" qui va chauffer lol!
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Jeu 2 Juin - 11:13

Loulou, il faut voir grand tout de suite, un camion qui arrache:



Laughing  Laughing  Laughing  Laughing


Dernière édition par Chichi44 le Jeu 2 Juin - 14:19, édité 1 fois
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Jeu 2 Juin - 12:01

Chichi44 a écrit:Loulou, il faut grand tout de suite, un camion qui arrache:
Laughing  Laughing  Laughing  Laughing

Arrow Yes ça arrache ! Et tu as oublié sa remorque double essieu !!!!!

Au fait, j'ai ajouté une autre solution pour la butée dans mon précédent message.

Yes j'ai hâte de tester cela demain.
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Nicolas le Jeu 2 Juin - 12:19

louloux44 a écrit:
Pour les tiges "suspensions" et liens qui relient les 2 ponts, vaut mieux du M4 aussi.

Ou mettre ce genre de bascule sur une remorque plateau. Je vais y penser..... Bien entendu, remorque plateau fabriqué par la T3D ...

Garde tes liens en M3, tout les liens de tous les scale sont en M3.
Si tu passe en M4 il faudra repercé tes ponts pour faire passer les vis plus grosse et peut etre que la rotule touchera.
Là Loulou tu dit des conneries.
Laughing



Loulou, il y a dejà pas mal de remorque qui roule avec un basculeur sur des doubles essieu.
Des caravane roulait au Risa comme ça.
Voici des exemples pour t'inspirer :


avatar
Nicolas

Localisation : Maine et Loire (49)
Age : 40
Date d'inscription : 22/03/2015
Messages : 697

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Jeu 2 Juin - 14:18

salut tout le monde

Roulage cool ce midi avec OLIVE et premier essai du balancier



Trois problèmes:
1-Mes nouveaux pneus sont nuls, ça patine, repatine et re-repatine donc ce soir montage des anciens moins beaux mais autrement plus efficaces.
2-Je n'ai pas installé de butées sur le balancier du coups ça balance tellement (voir la photo) que le cardan arrière se tord de trop et se bloque (Loulou ta solution 3 me semble bien pour régler ce problème).
3-Le lien en Y arrière se déforme dans tous les sens: vivement que la pièce alu arrive

Nico, je vais laisser les liens en 3mm, suffisant suite eu test d'aujourd'hui.

Un peu de bricole en vue ce soir pour préparer pour demain avec Loulou.
a+
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Jeu 2 Juin - 14:20

Nicolas le Banni a écrit:
Si tu passe en M4 il faudra repercé tes ponts pour faire passer les vis plus grosse et peut être que la rotule touchera.
Là Loulou tu dit des conneries.
Laughing
Sur mes 3 scale, mes liens sont en M4 et ça a plié pas mal de fois. Je dois constamment les redresser un peu.
Alors j'ose même pas imaginer en M3....
Pour les liens "suspensions" je pense qu'il peut les garder en M3 car la force qui s'y applique est du haut vers le bas. ça risque moins de plier.
Mais pour le lien entre les 2 ponts..... M4 Et ça passe normalement avec des embouts à chape que j'ai.
Certes lorsqu'on ne les mets pas dans des tubes c'est un peu plus fragile (les tiges m3) mais ça plie quand même.
Faut pas oublier qu'on ne roule pas qu'Abbaretz !  Smile
Après chacun voit....



Nicolas le Banni a écrit:
Loulou, il y a dejà pas mal de remorque qui roule avec un basculeur sur des doubles essieu.
Des caravane roulait au Risa comme ça.
Ah ! comme quoi j'ai pas tout vu.... ou j'ai pas fais gaffe au RISA vu que je filmais.
Cool....
Un 10x10 + remorque 4x4 .... génial !  Smile
mais le bord*l pour rouler avec ça ! monkey


Dernière édition par louloux44 le Jeu 2 Juin - 14:27, édité 2 fois
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Jeu 2 Juin - 14:26

Chichi44 a écrit:salut tout le monde
Roulage cool ce midi avec OLIVE et premier essai du balancier

re- Salauds !  Smile
Dis donc, sur la photo, on dirait que tu avais un pneu posé sur le twin hammer d'Olive ... trop  lol!
Whaa super les croisements. Il ne manque que les photos en début de monté et de descentes pour voir jusqu'ou le devant du camion monte et descend.
Mais bon je verra ça demain avec des améliorations.



Trois problèmes:
Chichi44 a écrit:
1-Mes nouveaux pneus sont nuls, ça patine, repatine et re-repatine donc ce soir montage des anciens moins beaux mais autrement plus efficaces.
Beaux pneus ne veut pas dire forcément efficaces....
Il faut des grips qui ne se bourrent pas ou qui se débourrent facilement, de la gomme tendre et pas dure et des mousses adaptées qui s'écrasent sur la partie au contact avec le sol et pas au niveau des jantes.


Chichi44 a écrit:
2-Je n'ai pas installé de butées sur le balancier du coups ça balance tellement (voir la photo) que le cardan arrière se tord de trop et se bloque (Loulou ta solution 3 me semble bien pour régler ce problème).
Essaies et on verra. De toutes façons il y a 3 solutions... faciles à mettre en oeuvre.


Chichi44 a écrit:
3-Le lien en Y arrière se déforme dans tous les sens: vivement que la pièce alu arrive
Je pense que le lien Y se déforme trop peut être parce que tu as un peu abusé sur le balancier....
En fait, un vrai balancier ne monte pas et ne descend pas autant.... on a un peu exagéré pour augmenter l'efficacité.
Lorsque tu mettras tes butées réglables on pourra voir ce que ça donne au niveau contrainte en réduisant la montée et la descente de la bascule.
Et en réduisant l'envergure du balancier, cela permettra de mettre moins d'angle au cardan aussi...
Si tu mets un lien Y en métal, ce sera plus solide mais ça risque d'envoyer la contrainte ailleurs et casser autre chose...
Enfin je pense ..... faut demander ça à Nico.



Chichi44 a écrit:
Un peu de bricole en vue ce soir pour préparer pour demain avec Loulou.
a+
Cool !


Dernière édition par louloux44 le Jeu 2 Juin - 22:17, édité 2 fois
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Nicolas le Jeu 2 Juin - 17:02

louloux44 a écrit:
Faut pas oublier qu'on ne roule pas qu'Abbaretz !  Smile
Après chacun voit....
Deuxième conneries que tu dit aujourd'hui.
bottefesse:

Regarde ça :
https://www.youtube.com/watch?v=4rQGDtJyLeI

Ou ça (avec U2 en invité Razz )
https://www.youtube.com/watch?v=1bcxQiseASs

Tu va voir si on roule que a Abbaretz.
Et ce sont des crawler en 2.2 donc plus de contraintes
Twisted Evil
avatar
Nicolas

Localisation : Maine et Loire (49)
Age : 40
Date d'inscription : 22/03/2015
Messages : 697

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Jeu 2 Juin - 17:56

Nicolas le Banni a écrit:
Deuxième conneries que tu dit aujourd'hui.
bottefesse:


Coucou nico.
Pas mal les vidéos. Avec vous avez roulé avec le groupe U2 à Montjean ? J'avoue ne pas comprendre comme il n'y a rien dans le descriptif... moi pas comprendre.  Sad


Aussi j'y ai vu des crawlers sur rochers mais j'en ai pas vu qui roulaient avec des liens en M3 à nu sans tube alu autour....
Donc je ne dis pas que des conneries ....  monkey


Bref je t'assure, mon fils me plie ses liens en M4 presque toutes les sorties. Et à force de les redresser ils ne sont plus droits. Tous tordus.
Je te les montrerai la prochaine fois et tu ne vas pas en revenir.
Je ne raconte pas des conneries. Et ça rentre sans problème sur la fixation des ponts avec les suspensions d'origine sur mes 3 scx10.


Au fait, un Louloux sans conneries, c'est plus un Louloux .... je pensais que tu l'avais compris depuis le temps Laughing

Mince d'ailleurs si je veux rouler demain, j'ai intérêt à changer mes cardand en métal qui rouillent pour mes nouveaux cardans en inox que je viens de recevoir aujourd'hui....
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Ven 3 Juin - 9:20

Bonjour

Hier soir, j'ai changé l'axe en M3 du balancier qui commençait à se tordre après 45 minutes de roulage: passage en M4.

J'ai installé les "butées" du balancier: de simples vis plus longues assurent la fonction dans mon cas.
Je suis plus limité par les angles de  transfert des cardans que par la carrosserie.
Loulou, ta solution 3 ne fonctionne pas: quand on retourne les cornières (traverse) du balancier, elles tapent dans le support... je t'explique cet après-midi...
Je pense qu'il suffirait de faire plusieurs trous dans les  Traverses du balancier (tous les 5mm ...) et d’insérer une vis de butée, suivant la carro ou les cardans, pour faire varier l'angle Alpha de débattement (simple et solide)
Sur cette vis pourrait être enfilé un manchon en caoutchouc pour amortir un peu...pour l'instant j'ai collé de la mousse... Embarassed
C.F. croquis:





Voili voilou Smile  Smile
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Ven 3 Juin - 10:05

Chichi44 a écrit:Bonjour
Hier soir, j'ai changé l'axe en M3 du balancier qui commençait à se tordre après 45 minutes de roulage: passage en M4.

Slt Chichi
Je ne dis pas que des bétises  Smile  la tige filetée en M3 en lien inférieur ça plie ...
Et tu n'as pas roulé beaucoup avec : 1 sortie de test. Shocked



Chichi44 a écrit:
J'ai installé les "butées" du balancier: de simples vis plus longues assurent la fonction dans mon cas.
Je suis plus limité par les angles de  transfert des cardans que par la carrosserie.
Je remarque que les butées limitent considérablement l'envergure du balancier.
Si ton support de balancier (qui se fixe au châssis) était plus haut avec des trous de réglage, ça peut permettre de remonter/redescendre le balancier pour augmenter/diminuer l'angle ou l'envergure du balancier. Bien entendu faudra ajuster la longueur des tiges suspensions.

Aussi on peut remonter aux maximum avec les trous de fixation des tiges de suspension sur le balancier : plus proche de l'angle de ta cornière.
Ces quelques millimètres augmentent l'angle du balancier aussi. Pas par beaucoup mais c'est optimisé aux max.
Si tu regardes la pièce du balancier allemand, tu verras que le trou de fixation se trouve le plus haut possible.
(voir schéma ci dessous)

Concernant les trous de réglage de fixation des tiges de suspensions sur les cornières du balancier, il n'en faudra que 3 par côté et situés à l'extrémité.
Les 2 autres qui sont le plus proche du support de châssis sont inutiles. Vu que les pneus risquent de toute façon de se toucher.
Et c'est pas esthétique car ça se verra.


Chichi44 a écrit:
Loulou, ta solution 3 ne fonctionne pas: quand on retourne les cornières (traverse) du balancier, elles tapent dans le support... je t'explique cet après-midi...
Sauf si la forme du haut du support est arrondie.
Et ce support de châssis doit être plus haut pour plus de réglages.
Dans le cas ou on ferait plus de trous de réglage sur ce support, c'est le dernier trou qui permettrait de retourner les cornières du balancier en cas de nécessité.
(voir schéma ci dessous)


Chichi44 a écrit:
Je pense qu'il suffirait de faire plusieurs trous dans les  Traverses du balancier (tous les 5mm ...) et d’insérer une vis de butée, suivant la carro ou les cardans, pour faire varier l'angle Alpha de débattement (simple et solide)
Cependant, cela nécessitera un lien Y réglable aussi ! Sinon c'est pas possible. (voir schéma ci dessous)
Si on donne la possibilité aux utilisateurs de régler l'emplacement des tiges suspension, faudra obligatoirement un lien Y réglable autant.
Certes, plus on sera dans les derniers trous à l'extrémité des cornières du balancier, plus l'angle de débattement sera grand. Mais après c'est une question préférence/contrainte de l'utilisateur : de taille de pneu, distance entre les ponts, réalisme avec la carrosserie, débattement maximum recherché ....



Chichi44 a écrit:
Sur cette vis pourrait être enfilé un manchon en caoutchouc pour amortir un peu...pour l'instant j'ai collé de la mousse... Embarassed
C.F. croquis:
Pourquoi faire simple ?  lol! C'est très bien comme cela. Faut pas rajouter des pièces inutiles et augmenter le poids.


Pour résumer et mieux comprendre, voir ton schéma de balancier rectifié ci dessous :
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Ven 3 Juin - 10:28

Salut Loulou

le trait bleu sur la schéma, c'est ce que je voulais t'expliquer... monkey

Après, sur la traverse de balancier, la vis du lien n'est pas forcement la butée du balancier (comme j'ai fais), il peu y avoir 2 vis: 1 pour le lien, une pour la butée suivant les besoins de chacun.

Mes liens inférieurs sont bien en M4 (j'ai du écrire M3 dans un précédent message..), ce sont les liens verticaux du balancier qui sont en M3.

Je pense que de toute façon, on sera limité par les angles qu'acceptent les cardans (d’ailleurs je ne sais pas si il y en a qui acceptent plus d'angle que d'autres... Question Question )

A tout Exclamation Exclamation
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  DDav le Ven 3 Juin - 10:58

Sacré évolution de ton 6x6.

Le système est sympa et relativement facile à faire.

Ca doit être sympa de la voir évoluer sur le terrain

DDav

Localisation : Auvergne
Age : 35
Date d'inscription : 29/02/2016
Messages : 74

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  louloux44 le Ven 3 Juin - 11:23

DDav a écrit:Sacré évolution
Le système est sympa et relativement facile à faire.
Ca doit être sympa de la voir évoluer sur le terrain
Slt DDAV. T'as vu ça ? C'est autre chose comme balancier.
Tu devrais faire de même sur ton HGP601 (idem pour VinceRCScale). C'est pourquoi je vous ai tous les 2 invité à y jeter un coup d'oeil.
Effectivement c'est super simple à faire et grâce à nos discussions vous pourrez avancer plus facilement.




Chichi44 a écrit:
le trait bleu sur la schéma, c'est ce que je voulais t'expliquer... monkey
Ok.

Chichi44 a écrit:
Après, sur la traverse de balancier, la vis du lien n'est pas forcement la butée du balancier (comme j'ai fais), il peu y avoir 2 vis: 1 pour le lien, une pour la butée suivant les besoins de chacun.
Justement c'est les trous de réglage pour les tiges suspensions non utilisés qui peuvent accueillir les vis butée pour augmenter ou surtout réduire le débattement.


Chichi44 a écrit:
Mes liens inférieurs sont bien en M4 (j'ai du écrire M3 dans un précédent message..), ce sont les liens verticaux du balancier qui sont en M3.
Donc, si je comprends bien, même en M4 ça plie ?
Dans ce cas, mets les tiges filetées de tes liens M4 dans des tubes en alu. ça va les rigidifier et les rendre plus solides.


Chichi44 a écrit:
Je pense que de toute façon, on sera limité par les angles qu'acceptent les cardans (d’ailleurs je ne sais pas si il y en a qui acceptent plus d'angle que d'autres... Question  Question )
En fait tu dois stopper l'envergure/ l'angle du balancier via tes butées afin d'éviter les angles négatifs dans les cardans.
Quelque soit les cardans que tu utiliseras, si tu mets un angle négatif, c'est pas bon.
Le/les ponts en question vont brouter, ça va créer un contrainte d'enfer jusqu'à casser soit les cardans ou autres chose.
Aussi s'il y a trop d'angles c'est le Lien en Y qui va morfler. Je pense aussi....
De toutes façons, comme je te l'ai déjà dit, le balancier doit avoir un angle de débattement plus limité mais on optimise les réglages et positions des trous pour le maximiser/optimiser.


Le reste on verra cela ce soir.
A toute
avatar
louloux44
Admin

Localisation : Nantes Sud 44 / Ile Maurice
Age : 40
Date d'inscription : 19/02/2015
Messages : 3317

http://www.dailymotion.com/rc-decouverte http://www.casedesiles.com

Revenir en haut Aller en bas

Re: Nouveau du 44 : Chichi44

Message  Chichi44 le Ven 3 Juin - 11:33

Chichi44 a écrit:
Mes liens inférieurs sont bien en M4 (j'ai du écrire M3 dans un précédent message..), ce sont les liens verticaux du balancier qui sont en M3.
Donc, si je comprends bien, même en M4 ça plie ?
Dans ce cas, mets les tiges filetées de tes liens M4 dans des tubes en alu. ça va les rigidifier et les rendre plus solides.

Non Loulou c'est la tige M3 qui sert d'axe pour le balancier qui  commençait à se tordre, remplacée par du M4

Salut DDAV

c'est dingue le temps que cela prends le développement d'un balancier mais c'est intéressant  Arrow  Arrow
on va essayer de faire une petite vidéo ce soir avec Loulou (d'accord loulou??) :trombe:
avatar
Chichi44
Admin

Localisation : Loire Atlantique st Julien de concelles
Age : 42
Date d'inscription : 16/05/2016
Messages : 571

Revenir en haut Aller en bas

Page 4 sur 9 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
