Qui peut faire le Fichier 3D pour fond de benne arrière de D90 et D110 ?

Salut à tous,

Qui peut me faire le Fichier 3D pour fond de benne arrière de D90 et D110 ?

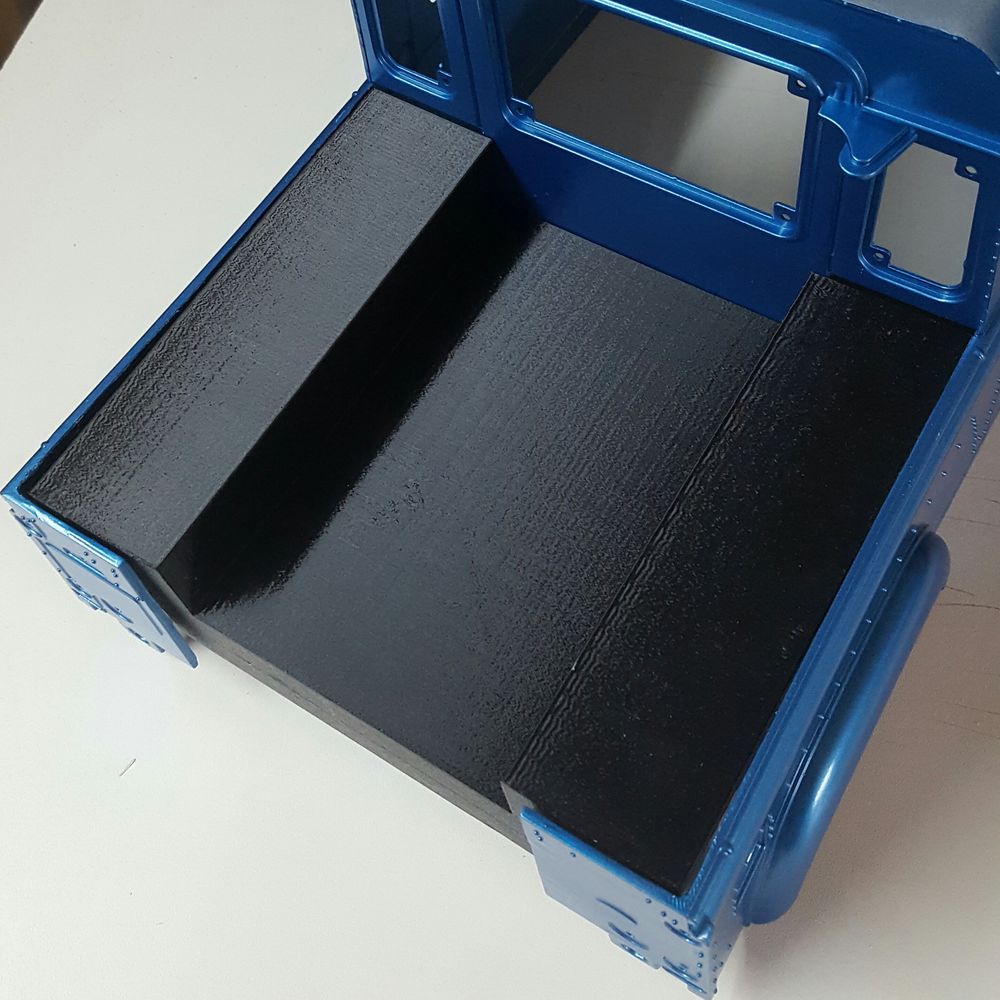

Quelque chose comme ceci : la partie noire



S'il y a quelqu'un qui peut le faire je vous donnerai les mesures et un plan.

si tu n'es pas trop pressé, je peux te faire ca.
fais un petit croquis avec les côtes et l’épaisseur, si c'est aussi simple que ca en a l'air, ca devrait etre assez rapide.

Ok merci Patcha !!!

De retour des vacances je te fais cela.

Vais pouvoir réfléchir afin que ça fasse le moins de support possible....

si tu mets un retour plat a l'arriere comme sur la photo, une impression a la verticale et tu n'as pas besoin de support.
a voir suivant tes dimensions le ratio hauteur/largeur

T'es trop fort !
Un seul plat d'un seul côté.

Et je me dis que je dois avant patienter de découper les carrosserie avant et pour pouvoir faire les bonnes mesures.
Je t’envoie cela dès que je découperai la carrosserie

Salut @patcha

J'ai pris en compte différents paramètres et possibilités de réglages et fixations en fonction des nombreuses possibilités de découpe de tout un chacun

PS : l'épaisseur sera 1.8mm

C'était pas facile de faire des mesures exactes.... mais ça ira je crois.

voir mon premier schéma ci dessous :



Le décalage de 1mm permet de faire entrer la plaque dans une rainure.
Mais si les gens veulent faire une pose à raz bord de la benne, il peuvent soit découper cette rainure ou imprimer moins large.

Est ce que tu pourras faire le fichier 3D ? C'est pas trop compliqué ?

salut @louloux44
pas de problème pour le fichier, je te fais ça.
juste une precision, tes côtes sont exterieures, je rajoute l'epaisseur a l'interieur ?
tu as de la place dessous ? pour que je rajoute un petit renfort dans les angles
je te fais un premier jet et je montre

a titre indicatif les cotes réelles

c'est les côtes de quoi ?

voila le 1er jet, j'ai mis les côtes pour que tu verifies

Whaaou !
Mes cotes sont bien exterieures. La longueur 69.6mm doit etre 66 en exterieur.
Peux tu faire les longueurs 10mm passer a 15mm?

Mes cotes sont differentes car je prends en compte les gardes boue imprimes en 3d + fixation.
Sinon le reste me semble bon.

J'ai aussi pris en compte le fait que les gens pourront modifier la largeur, longueur et hauteur avec leur logiciel d'impression afin d'adapter la benne a leur decoupe.

Les 2 longueurs 10mm permettent de prendre dans la fixation des arceaux (pour ceux qui en ont) et qui tiendra l'ensemble.
Ces longueurs peuvent etre decoupes si nécessaire.

Ce sera moins sommaire que le modele de base dans la première photo du sujet.

Bravo patcha !

patcha a écrit:c'est les côtes de quoi ?

de la benne

lolo 110 a écrit:

patcha a écrit:c'est les côtes de quoi ?

de la benne

Pardon, Lolo j'ai pas compris....



Au fait patcha. Si vraiment ça me te derange. Tu peux faire un second modele avec les cotes a lolo : pour ceux qui n'ont pas de passages de roues 3d sur leur def. Si tu as du temps.....
Ça se rapprochera plus de la première photo du sujet...

la côte a 69,6 je la passe a 66, donc la cote a 66 passe a 62,4 . c'est ca ?
valide moi aussi la hauteur totale qui est de 51,8 avec l’épaisseur du plancher.
et je modifie la hauteur de la retombée a 15mm
par contre j'ai rajouté un renfort dans les angles intérieurs mais ca risque de te gêner sur les retombées de 15mm ?
ils sont sur la photo mais je peux les enlever facilement et remettre a plat

patcha a écrit:la côte a 69,6 je la passe a 66, donc la cote a 66 passe a 62,4 . c'est ca ?

Oui ok. Et de sorte que la largeur totale extérieure sera 174.

patcha a écrit:
valide moi aussi la hauteur totale qui est de 51,8 avec l’épaisseur du plancher.

Ok. De toute façon les gens peuvent modifier la hauteur totale avant impression.

patcha a écrit:
et je modifie la hauteur de la retombée a 15mm

Ok. Merci

patcha a écrit:
par contre j'ai rajouté un renfort dans les angles intérieurs mais ca risque de te gêner sur les retombées de 15mm ?

C'est donc ça le renfort dont tu parlais.
J'ai peur si les gens reduisent la hauteur que les renforts s'eppaississent.
Il y a moyen de reduire ces renforts tout en les gardant?


En tous les cas c'est royal ! Merci

les modifs sont faites.
si c'est bon, je t'envoie le ficher .STL via un lien dropbox. ( j'ai pas vue de moyen d'envoyer un fichier sur le forum même en MP )

louloux44 a écrit:Au fait patcha. Si vraiment ça me te derange. Tu peux faire un second modele avec les cotes a lolo : pour ceux qui n'ont pas de passages de roues 3d sur leur def. Si tu as du temps.....
Ça se rapprochera plus de la première photo du sujet..

ok. mets moi juste les côtes en precisant si c'est hors tout ou interieur. Le plus simple serait de reprendre la photo en rectifiant les côtes

Merci patcha
En dessous de la photo de mon avatar (colonne de droite) il y a 6 petites boutons ou icones
A côté du bouton MP tu as une petite enveloppe pour envoyer par mail
Sinon je t'envois mon mail par mp
Je te fais le 2eme schémas ce soir.

louloux44 a écrit:A côté du bouton MP tu as une petite enveloppe pour envoyer par mail

c'est pas bon, tu ne peux pas joindre de fichiers.

je te mets un lien dropbox  vers le fichier

Merci beaucoup Patcha !
J'ai récupéré le fichier !

T'es génial et efficace !
Dis donc, t'assures grave en création 3D....

Comme je viens de rentrer je pense voir cela soit ce soir ou demain.
J'ai pas mal de nettoyage à faire sur mes engins car je risque de repartir encore.

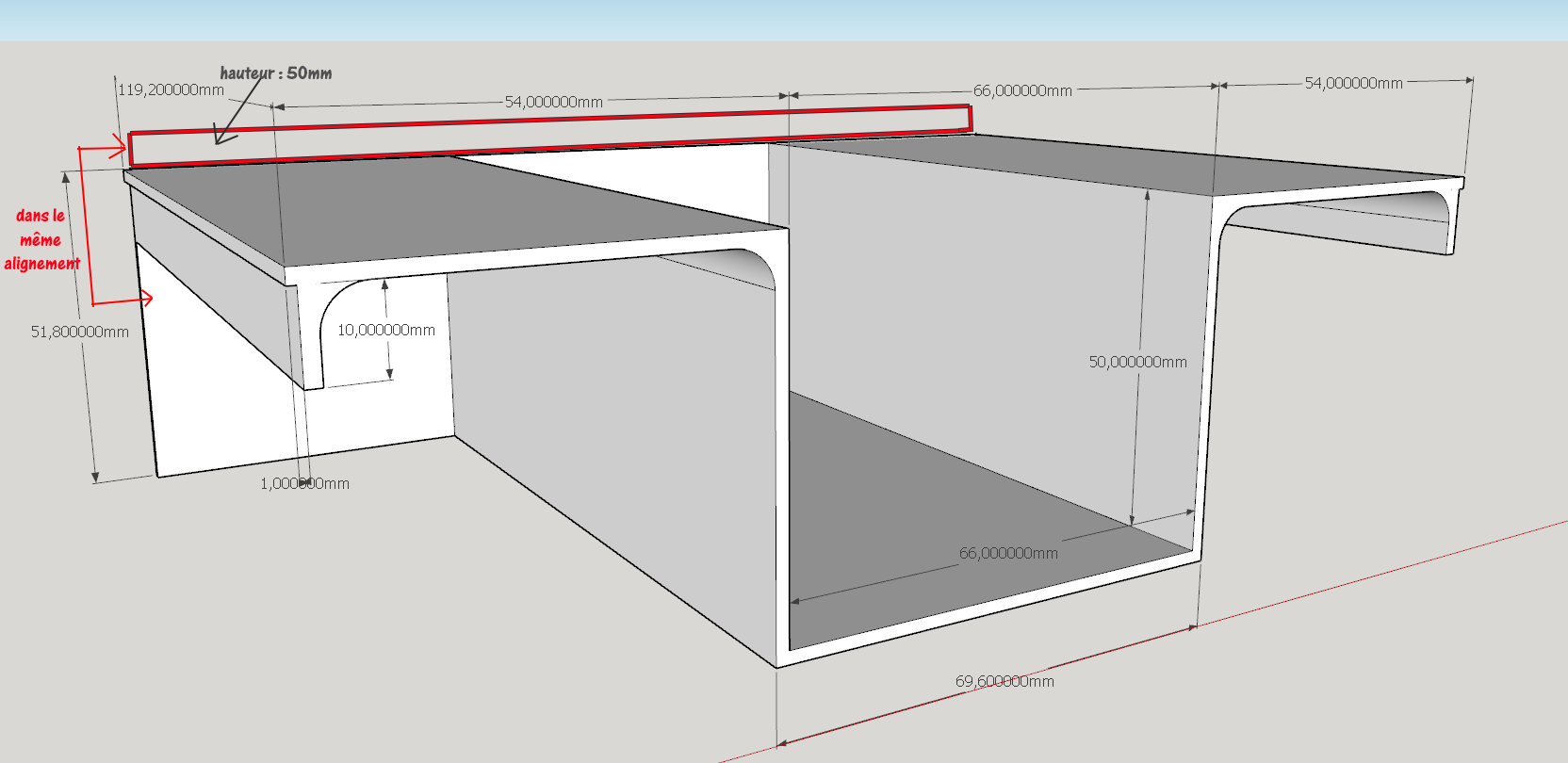

Salut @patcha
Dans mon sujet de fabrication d'un Land Rover Defender D90 Pickup j'ai vu qu'il fallait un rebord de 50mm sur la partie arrière haute pour pouvoir se fixer à l'arrière de la pièce de cabine arrière afin de tout rigidifier.



Peux tu rajouter ceci sur la pièce ?
