proto jeep cherokee Empty proto jeep cherokee

Message  Franck72 Sam 27 Avr - 14:42

j'ai enfin fini mon proto sur base éloignée de scx 10.1 !
mon pauvre axial commençait vraiment à vieillir sans pour autant être dépassé mais il avait besoin d'un léger rajeunissement ! lol!

Donc on sort la planche à dessin, le crayon et la gomme pour faire un chassis maison autorisant un gros croisement de pont, une installatin d'une carro ABS de cherokee qui trainait depuis trop longtemps sur mes étagères, installation d'un DIG, un montage de toute l’électronique sur l'avant et au plus bas pour un CG pas trop mauvais, installation d'un treuil, roues arrières directrices dans un avenir proche...

Le but : faire un 4x4 type ceux du tuff truck challenge en Australie pour du trial en finesse

donc :
chassis alu maison de même longueur que celui du 10.1
ponts alu avec direction modifiée pour respecter l'angle d'Ackermann et augmenter l'angle de chasse
DIG
carro ABS
liens alu maison
servo 22kg 6v
moteur 55T
1080
underdrive
droop maxi des suspensions
hauteur sous skid : 5cm
croisement de ponts avec 3 roues au sol : 17.5cm
poids total en charge : 2600g
répartition des masses : 58/42 sans ajout de masses supplémentaires
et surtout, que ça ressemble à un 4x4 et pas à un crawler sans carrosserie...

place aux photos :
proto jeep cherokee P1000544
proto jeep cherokee P1000542

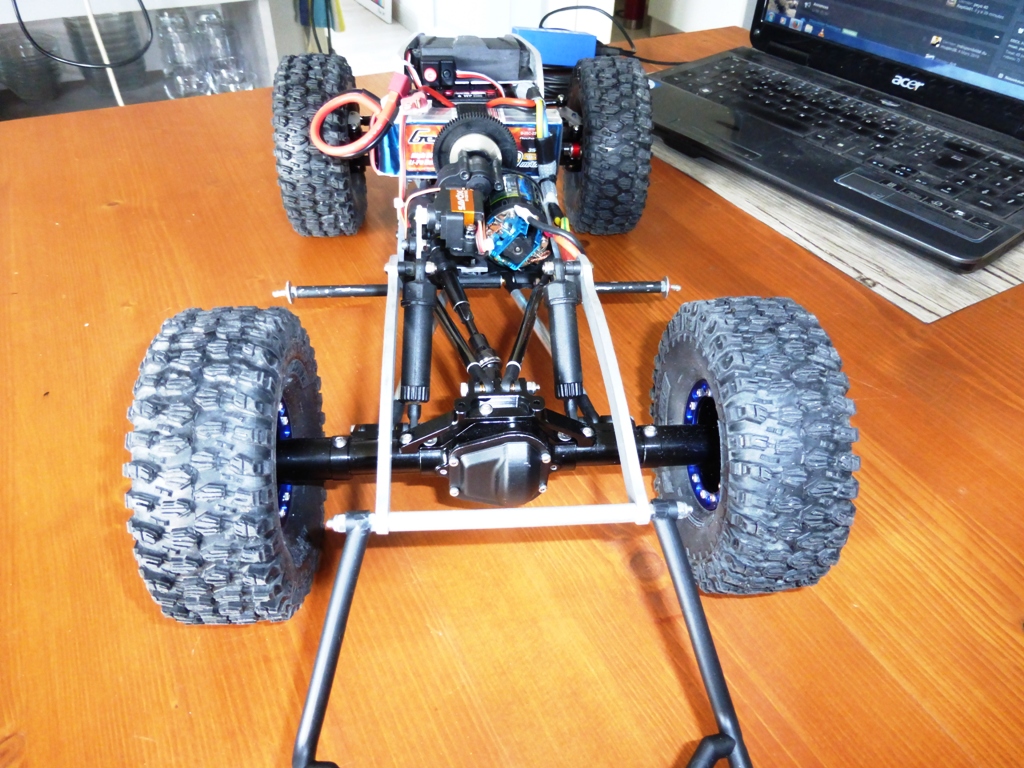

proto jeep cherokee P1000543
proto jeep cherokee P1000545
proto jeep cherokee P1000546

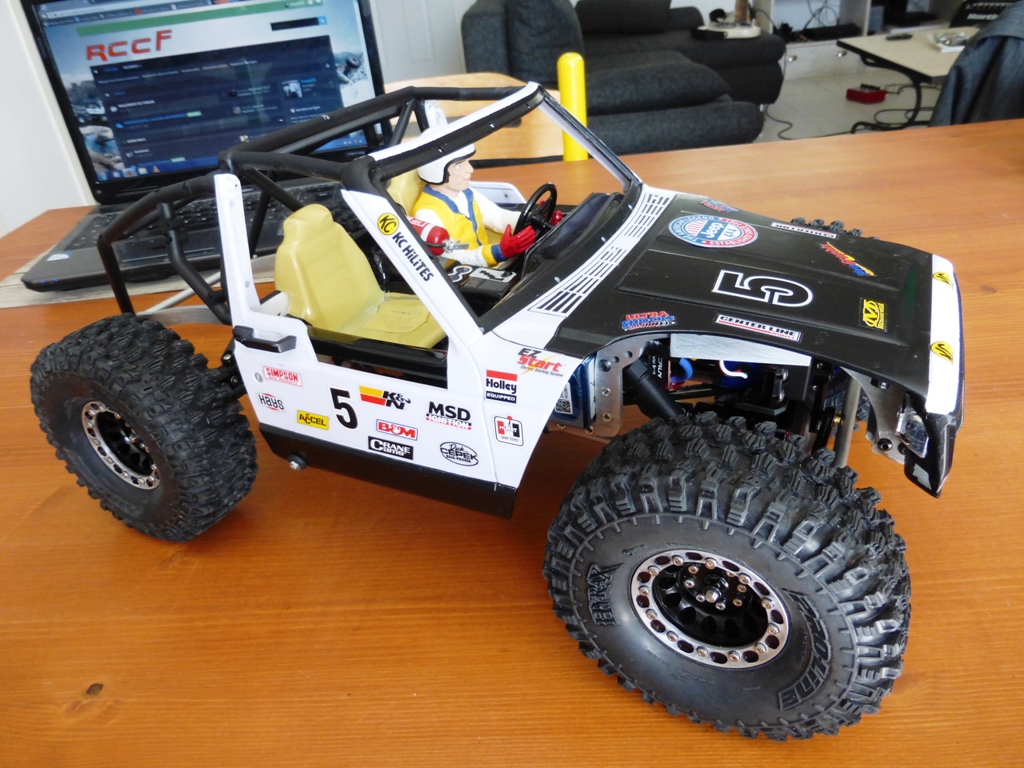

proto jeep cherokee P1000547
proto jeep cherokee P1000548
proto jeep cherokee P1000549
proto jeep cherokee P1000552
proto jeep cherokee P1000551
proto jeep cherokee P1000553

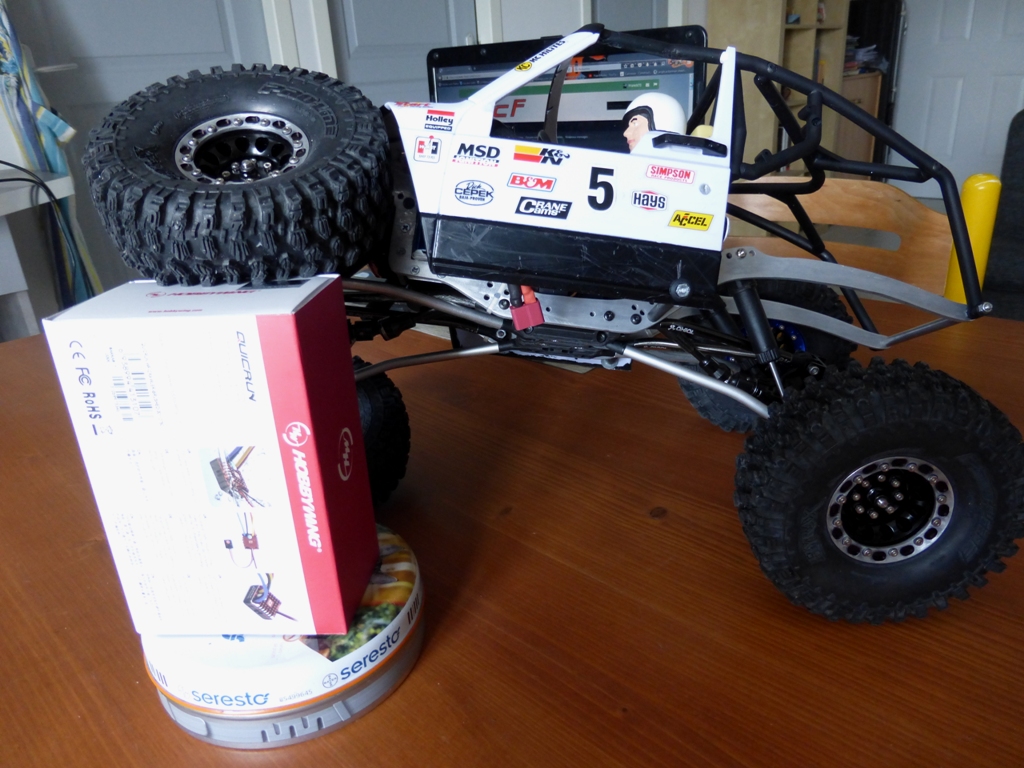

proto jeep cherokee P1000555

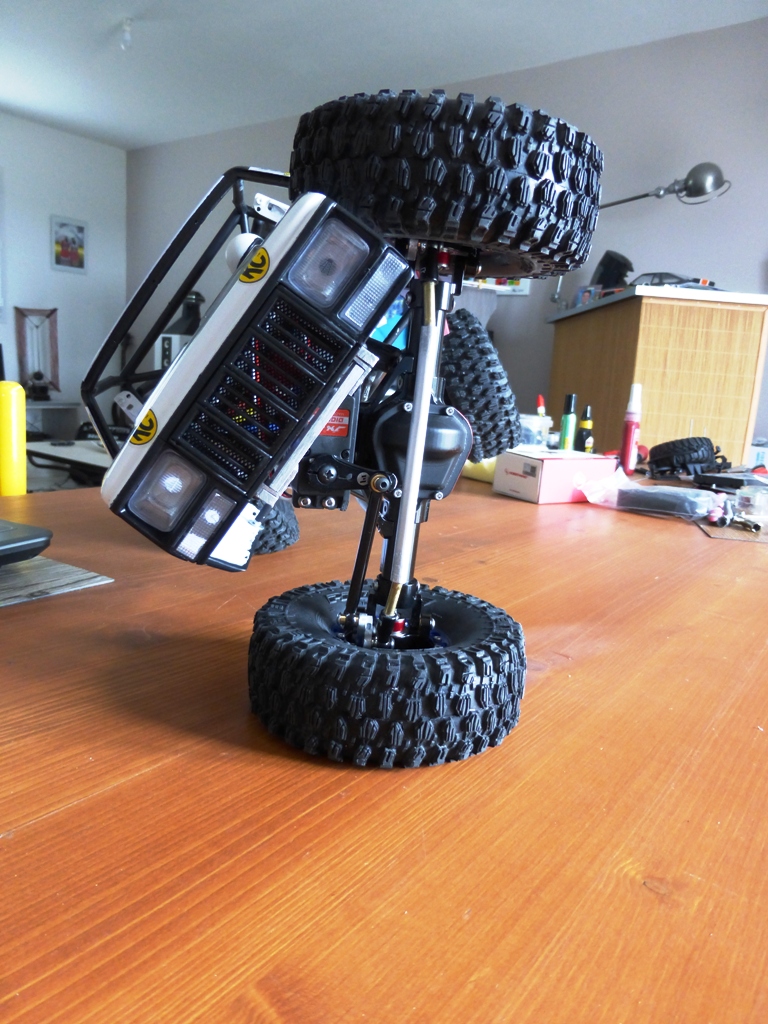

proto jeep cherokee P1000554

le futur emplacement du treuil

proto jeep cherokee P1000557
proto jeep cherokee P1000558
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 53
Date d'inscription : 12/08/2017
Messages : 1050

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  pleinair37 Sam 27 Avr - 15:18

Ha oui pour croiser ça croise !!  Arrow

A la base c'était ton thunderbolt Deadbolt tout vert ? Il était déjà bien en franchissement, la ça va être une tuerie...


Dernière édition par pleinair37 le Sam 27 Avr - 15:45, édité 1 fois

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI mon TRX4 Bronco, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 52
Date d'inscription : 23/06/2017
Messages : 5750

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  Franck72 Sam 27 Avr - 15:41

@pleinair37 a écrit:Ha oui pour croiser ça croise !!  Arrow

A la base c'était ton thunderbolt tout vert ? Il était déjà bien en franchissement, la ça va être une tuerie...

Merci François

à la base c’était un dingo axial que j'avais modifié façon def 90 avec le drapeau anglais sur le toit
celui que j'avais quand on était allé au dolmen avec Jeff et toi
bon là, il ne reste plus grand chose du axial...
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 53
Date d'inscription : 12/08/2017
Messages : 1050

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  pleinair37 Sam 27 Avr - 15:44

Ha oui, c'est bien de celui la dont je parlais. Je croyais que c'était un Deadbolt en fait. Arrow

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI mon TRX4 Bronco, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 52
Date d'inscription : 23/06/2017
Messages : 5750

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  Chichi44 Sam 27 Avr - 17:58

Salut Franck,
Super projet!!!!

Je reste admiratif sur la façon dont tu travail l'aluminium...ton châssis est superbe :love3:

Avec un tel engin, ca va être dur de te suivre....donc nous passerons devant lol!
Wink
Chichi44
Chichi44
Admin

Ville ou Région : Loire Atlantique st Julien de concelles
Age : 47
Date d'inscription : 16/05/2016
Messages : 5831

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  Franck72 Sam 27 Avr - 19:11

Merci Christophe

c'est pas le but de cramer tout le monde sur un parcours, mais plus de me faire plaisir en bricolant à moindre frais car à part le 1080 que Gégé n'arrêtait pas de me dire d'acheter, les ponts en alu, le dig et le servo, tout le reste vient de mon ancien axial ou de pièces qui trainaient dans une boite...et bien sur de l'alu un peu partout lol!
Et puis ça m'a fait un peu décrocher du Zil... Smile
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 53
Date d'inscription : 12/08/2017
Messages : 1050

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  ben14 Sam 27 Avr - 19:36

pourrait me donner les dimensions de tes liens ainsi que celles des amortos,stp franck72
ben14
ben14

Ville ou Région : vire;calvados
Age : 50
Date d'inscription : 22/07/2016
Messages : 625

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  JLL35 Sam 27 Avr - 21:42

Tain, chapeau bas Francky, super engin de franchissement, c'est quoi tes amortos et quelles dimensions Shocked

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 66
Date d'inscription : 15/08/2017
Messages : 7192

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  Franck72 Sam 27 Avr - 22:28

les amortos sont ceux de mon ancien short truck, le volition de chez Helion
ils font 68mm en compression et 100mm en détente maxi
c'est surtout leurs positions proches de l'axe de roulis et leurs inclinaisons qui permet de croiser un max !
ils n'ont plus de ressort mais juste de l'huile de silicone épaisse, le jeep est donc en droop maxi pour avoir le CG au plus bas en permanence mais dès qu'un obstacle se présente, ça lève la patte sans sourciller...
les liens inf font 114mm et sont coudés de qques degrés au niveau du pont
les liens sup font 110mm et sont coudés léger aussi mais en sortie de boite, ce qui évite qu'ils se touchent avec les liens inf en croisement maxi.
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 53
Date d'inscription : 12/08/2017
Messages : 1050

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  louloux44 Sam 27 Avr - 23:35

C'est quoi ce machin ?
De quoi faire pâlir un vrai crabe Shocked

C'est hors catégorie.
Manque juste les pneus à ventouses et ce sera bon pour la prochaine Mission Impossible. lol! lol! lol!

En tous les cas CHAPEAU pour la technique.
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 45
Date d'inscription : 19/02/2015
Messages : 14507

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  pleinair37 Sam 27 Avr - 23:40

C'est un hybride en fait, on est entre le crawler pur et dur qui ressemble à rien de connu et le scale... J'adore. :love2:

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI mon TRX4 Bronco, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 52
Date d'inscription : 23/06/2017
Messages : 5750

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  ben14 Dim 28 Avr - 9:31

merci franck72 de tes precisions ,super croisement de ponts,sa c sur!!!!
a voir evoluer cela doit etre impressionnant
ben14
ben14

Ville ou Région : vire;calvados
Age : 50
Date d'inscription : 22/07/2016
Messages : 625

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  Franck72 Lun 29 Avr - 20:57

bon ça y est, j'ai fini tous les réglages du jeep : les fins de courses du servo de la direction, celles du micro servo pour le DIG, et ça n'a pas été simple vu que ça se joue au 1/2mm près tellement la course des 3 positions du DIG est courte !!

j'ai rajouté 2 rondelles, soit 2mm en plus, au bout de chaque hexa pour élargir un peu les voies et me permettre de profiter du maximum des possibilités du braquage !

Et je me suis éclaté pour le premier essai.... dans mon salon lol! lol!
ça passe partout, ça grimpe quasiment partout, même sur les pieds de la table basse Embarassed

Vu qu'il ne tombait pas sur le côté en roulant avec les 2 roues du même coté sur un obstacle de près de 20cm de haut, j'ai voulu voir le devers maxi qu'il pouvait tenir donc test de devers sur une planche avec un rapporteur, il tient jusqu'à 60° avant de choir !!
Vive le CG au ras des paquerettes Very Happy
Tout ça me donne de plus en plus envie de lui coller la direction sur les roues arrières aussi ! Smile
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 53
Date d'inscription : 12/08/2017
Messages : 1050

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  JLL35 Lun 29 Avr - 21:21

Alors là, tu nous as pondu un engin de la mort qui tue Laughing
J'ai hâte de le voir en action Wink

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 66
Date d'inscription : 15/08/2017
Messages : 7192

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  louloux44 Lun 29 Avr - 22:54

J'aimerai bien le voir passer l'obstacle que j'ai crée le 11 mai lol!
ça promet....
J'aimerai bien filmer ça.

louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 45
Date d'inscription : 19/02/2015
Messages : 14507

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  off-road Mar 30 Avr - 16:53

je ne connais pas la nature de l'obstacle dont tu parles, mais faudra nous le montrer pour que j'essaie
off-road
off-road

Ville ou Région : Gesté, 49
Age : 43
Date d'inscription : 22/02/2019
Messages : 319

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  louloux44 Mar 30 Avr - 18:44

@off-road a écrit:je ne connais pas la nature de l'obstacle dont tu parles, mais faudra nous le montrer pour que j'essaie

Rien d'insurmontable, juste un peu technique et rigolo....
Voir quelques photos ici. On ne voit pas tout.
https://www.rc-decouverte.com/t1646p50-premier-challenge-rc-decouverte-le-11-mai-2019#37220
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 45
Date d'inscription : 19/02/2015
Messages : 14507

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

proto jeep cherokee Empty Re: proto jeep cherokee

Message  Gégé35 Dim 23 Juin - 10:26

Salut Franck , j avais même pas vu ton post ...nickel , quoique le croisement dépasse celui des purs crawlers ! et cette garde au sol qui te faisait défaut au challenge chez Chichi ? si tu veux passer les zones type S P au Boel , faut remonter le proto , sinon tu ne passeras pas ! Je te conseil mini 7 cm sous le skid central :cool2: A plus .
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 62
Date d'inscription : 16/11/2016
Messages : 2457

Revenir en haut Aller en bas
