Axial Unimog 6x6 Empty Axial Unimog 6x6

Message  Franck72 Sam 31 Oct - 15:44

Salut les zamis Smile

ayant reçus (depuis un moment...) les arbres de trans Boomracing badass de chez atees, j'ai pu finir mon mog avec son balancier.

Donc c'est le UMG10 6x6 Axial que vous avez déjà vu à la Treille et que j'ai un peu modifié à ma sauce pour qu'il grimpe comme j'aime ! De plus, j'ai bien envie de lui faire prendre des bains de boue qques fois donc pas de carro ABS ou de trucs scales, faut que ça envoie le pâté et que ça craigne rien ! Very Happy
Modif de la carro, j'ai coupé tout le bas, refait l'emplacement des phares avec de la carte plastique et collé à l’intérieur des cornières plastiques peintes en noir pour cacher électronique.
Les pneus sont les RC4WD Goodyear Wrangler MT/R 4.7" avec des jantes métal Team raffee en 1.9".
Le moteur est un Holmes 550 Torquemaster en 21T
Batterie 3S / 5000mah car 6 roues motrices, ça tire pas mal sur la batterie
Remplacement du vario par un 1080
Le pignon moteur que j'ai passé en 11 dents au lieu des 14 d'origine ! Beaucoup trop rapide avec ce 14 dents et en mode crawler, ça fait chauffer le moteur et le vario. J'ai essayé en 10 dents mais c'est trop petit, on ne peut pas régler correctement l'entre-dents...
Le servo en 21kg sous 6v à la place du servo anémique d'origine.
Un petit overdrive à l'avant car 4 roues qui poussent au cul ce pauvre pont avant, ça avait tendance à faire tirer le mog tout droit !
Grace à l'overdrive, c'est le pont avant directeur qui mène la danse.
Et bien sur, suppression de tout le système de suspensions arrières et passage sur balancier.
Le balancier en lui-même n'a rien de particulier, j'ai positionné son axe de rotation au même niveau que l'axe des roues, comme sur les vrais camions, pour avoir une amplitude symétrique.
Comme je voulais garder une amplitude totale de 90° (+45° en haut et -45° vers le bas), j'ai joué sur la position et la longueur des liens, en faisant différents schémas de test, de façon à ce que les ponts avant et arrière s'orientent continuellement d'une certaine façon en fonction de leurs positions hautes ou basses pour que les arbres de transmission ne se retrouvent pas avec des angles de ouf au niveau de leurs cardans.
Donc les 2 liens du pont vers l'avant du mog sont fixés 16mm au dessus de l'axe du balancier et ceux du pont arrière auraient du se retrouver 5mm en dessous mais comme ma tôle d'alu de 6mm d'épaisseur n'était pas assez grande, ils se sont retrouvés fixés sur l'axe de rotation directement.
J'ai donc bridé l'angle d'attaque du mog en montée pour que le petit arbre de trans entre les 2 ponts ne s'en prenne pas plein la gu..le.  lol!

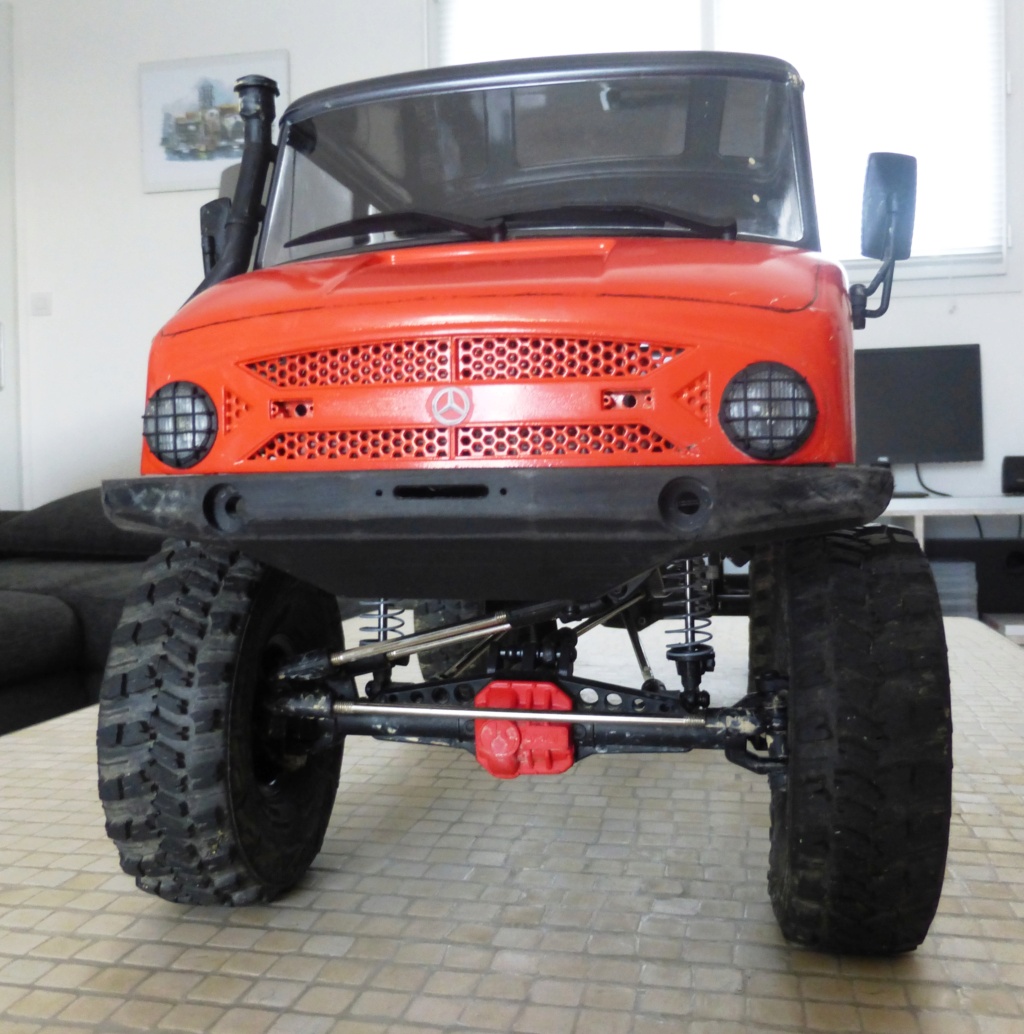

Axial Unimog 6x6 P1010016
Axial Unimog 6x6 P1010018
Axial Unimog 6x6 P1010017
Axial Unimog 6x6 P1010020

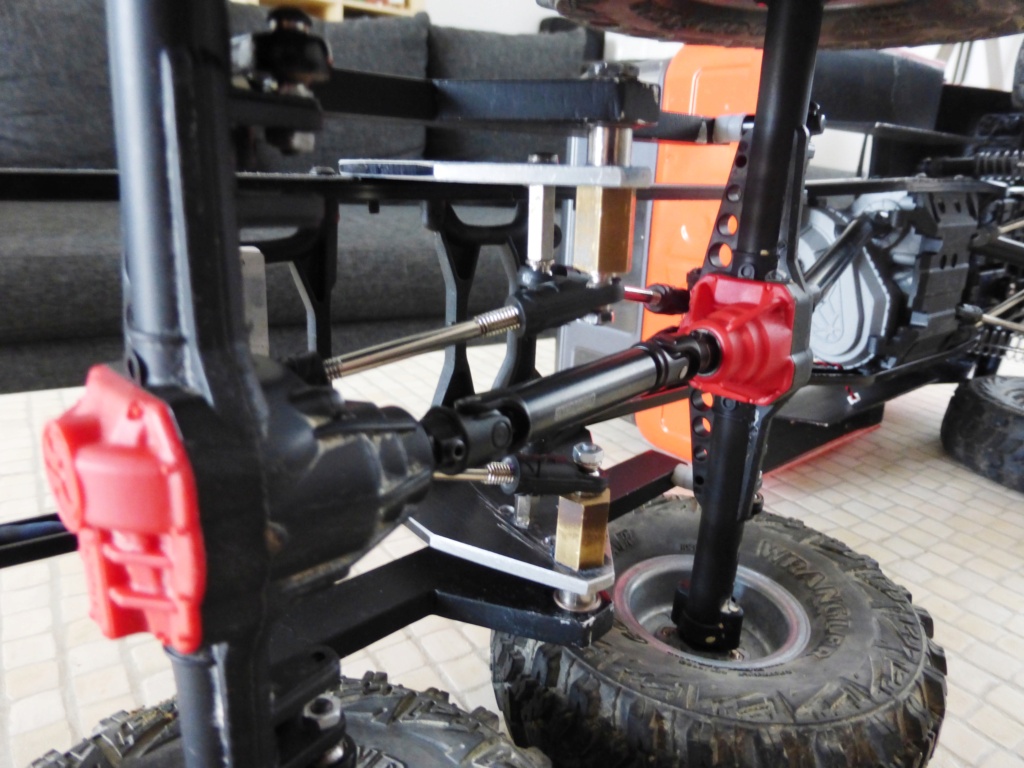

Axial Unimog 6x6 P1010021

La boite à chaussure blanche, c'est une boite en carte plastique pile aux dimensions du récepteur... pour quand je roule dans la boue  lol!

Axial Unimog 6x6 P1010019

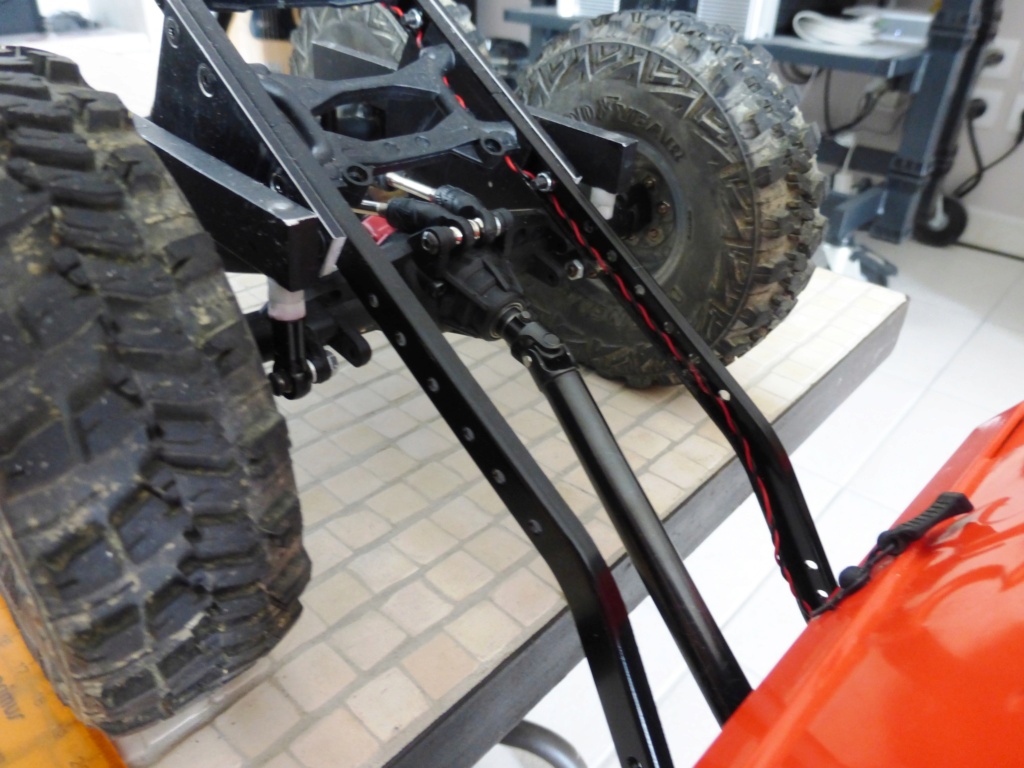

la fixation arrière de la carro, direct sur la trans et centrale sur la carro afin de laisser la liberté au châssis de se vriller d'au moins 10 à 15° dans les croisements de ponts.
Axial Unimog 6x6 P1010022

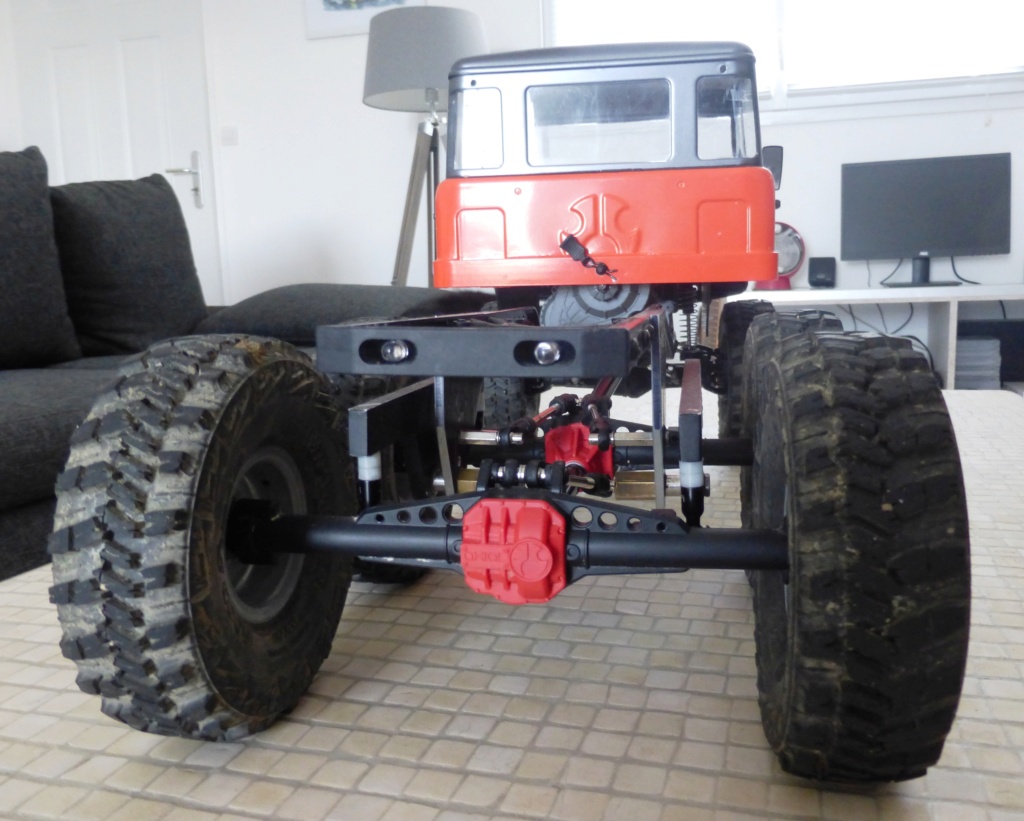

chaque roue ou groupe de roues peut se lever de 9cm sans que l'autre ou les autres ne quittent le sol. Les 2 roues arrières peuvent même lever chacune de 11cm en tenant compte de la torsion du châssis... toujours sans que les 5 autres ne quittent le sol.
Axial Unimog 6x6 P1010024

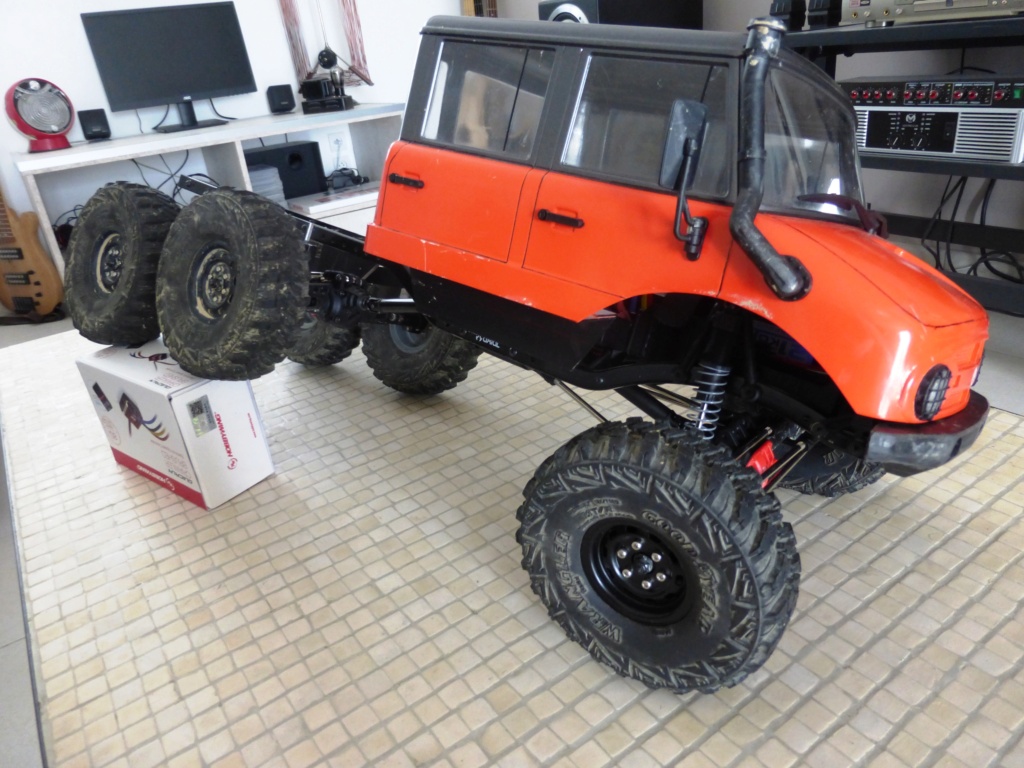

Axial Unimog 6x6 P1010023
Axial Unimog 6x6 P1010025
Axial Unimog 6x6 P1010026
Axial Unimog 6x6 P1010027

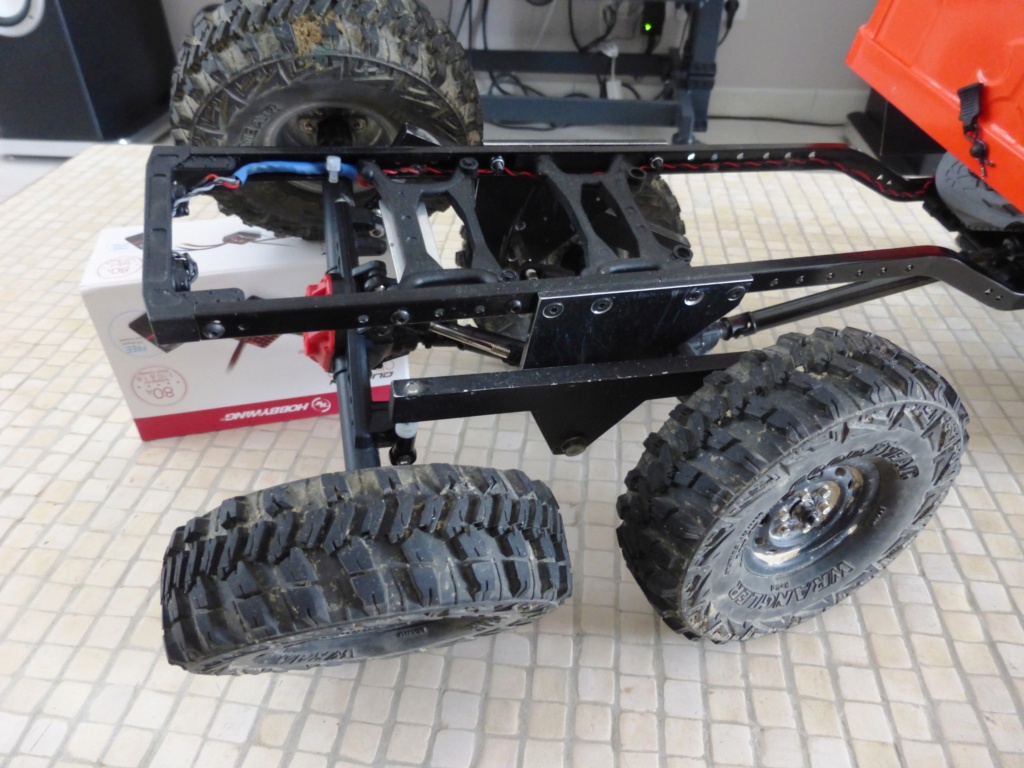

Axial Unimog 6x6 P1010029
Axial Unimog 6x6 P1010028
Axial Unimog 6x6 P1010030
Axial Unimog 6x6 P1010032

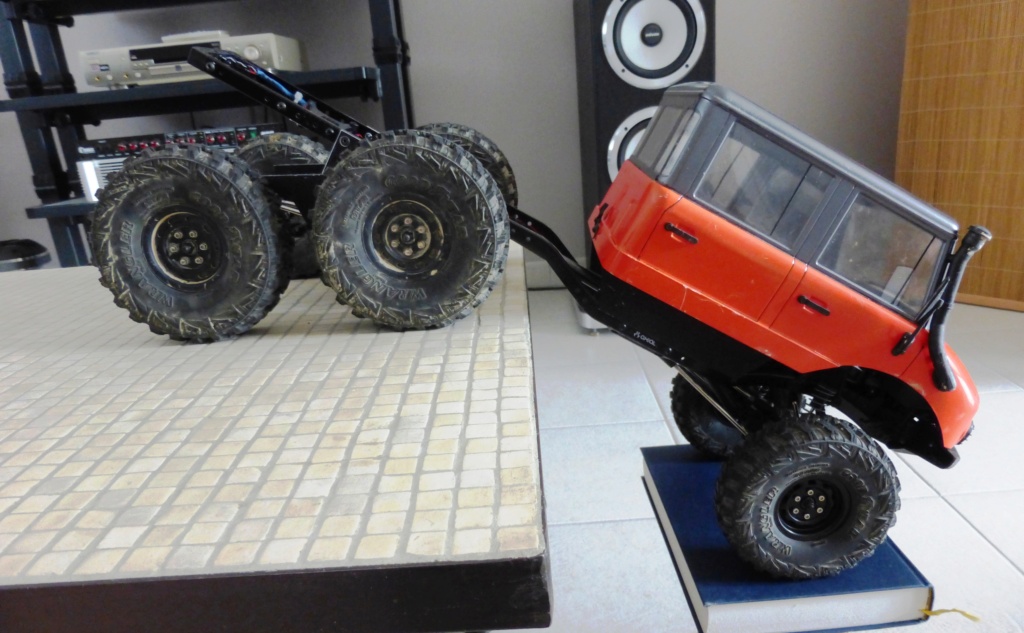

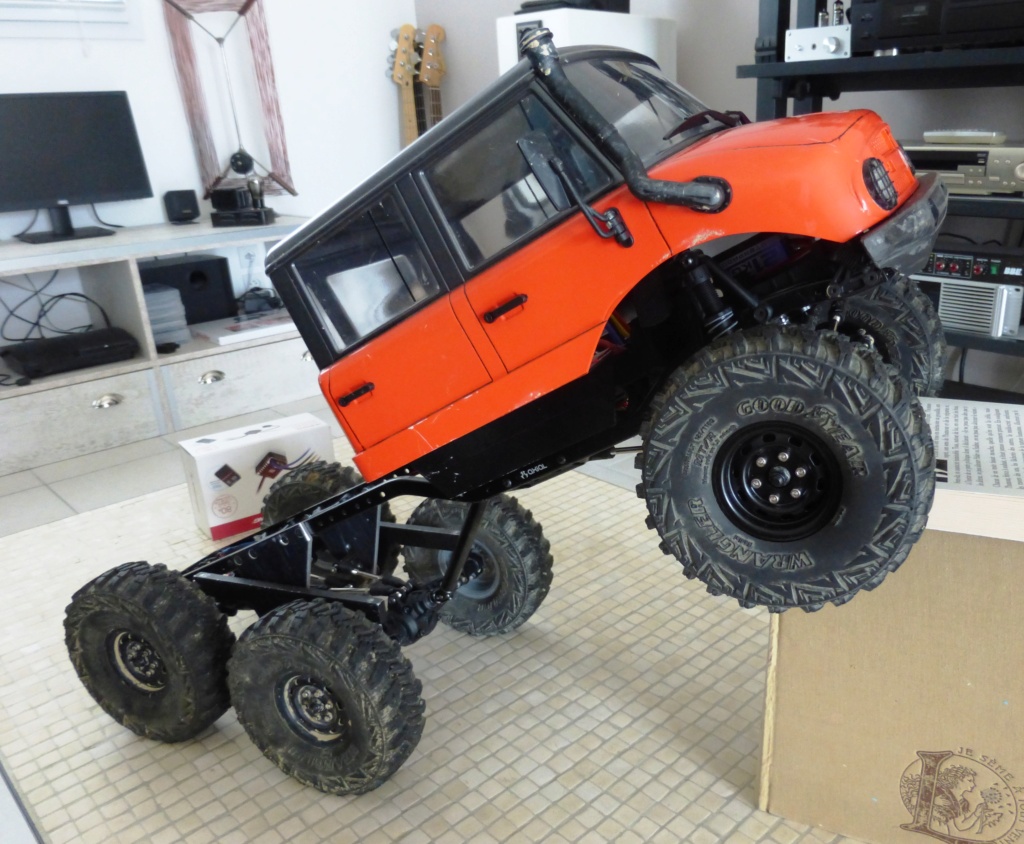

marche de 18cm en monté du au bridage de débattement du balancier contre 20cm en descente...
Axial Unimog 6x6 P1010031
Axial Unimog 6x6 P1010033
Axial Unimog 6x6 P1010035
Axial Unimog 6x6 P1010036
Axial Unimog 6x6 P1010034
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 56
Date d'inscription : 12/08/2017
Messages : 1446

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  pleinair37 Sam 31 Oct - 15:51

Très belle réalisation, comme d'hab oserais-je dire... clown

Hâte de la voir rouler celui-la aussi, ça va déménager sévère !

Bravo pour le boulot ! Arrow

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...
Ma page Thingiverse : https://www.thingiverse.com/pleinair37/designs

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7754

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Axial Unimog 6x6

Message  coucou44 Sam 31 Oct - 18:45

Bravo, super boulot

coucou44

Ville ou Région : touvois loire atlantique
Age : 63
Date d'inscription : 27/01/2019
Messages : 295

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Louloux44 Sam 31 Oct - 19:00

Salut Franck
Superbe boulot comme d'hab
Aurais tu un lien de tes arbres de transmission ? (cardans)

Cependant, je pense que ton balancier a trop de croisement et donc trop d'angle dans les cardans.
ça cassera soit les cardans et/ou les dents de tes pignons de pont.
On a eu cette expérience lors de la fabrication du 6x6 Man @Chichi44



Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 48
Date d'inscription : 19/02/2015
Messages : 17380

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  pleinair37 Sam 31 Oct - 19:57

C'est clair qu'il y a de l'angle, mais bon les cardans ils vont pas non plus travailler tout le temps à ces extrémités... Ca reste des croisements assez exceptionnels.

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...
Ma page Thingiverse : https://www.thingiverse.com/pleinair37/designs

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7754

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Franck72 Sam 31 Oct - 20:02

tiens Louloux, voici le lien de celui du milieu, le plus long :
https://www.asiatees.com/display?Boom-Racing-All-Parts-Hop-Ups-Upgrades&brand=Miscellaneous&model=All&id=151016&pid=1&rc_pal=3731353139

les photos sont trompeuses car en vrai, l'angle n'est pas si prononcé !
Regarde les photos du lien que je t'ai donné, on y voit un 4x4 qui a fait le G6, quand je vois l'angle qu'à l'arbre en sortie de boite !! Et y a eu aucun souci.
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 56
Date d'inscription : 12/08/2017
Messages : 1446

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  iguane81 Sam 31 Oct - 21:32

Wouah c'est un monstre ton mog en plus aux couleurs d'halloween Laughing Arrow

Les cardans badass de boomracing sont top, ils encaissent super bien Arrow Je les ai vu prendre un peu plus de jeu en 6S sur le twin mais sinon top
iguane81
iguane81
Modérateur

Ville ou Région : Tarn81
Age : 23
Date d'inscription : 06/04/2017
Messages : 1956

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  JLL35 Sam 31 Oct - 22:31

C'est moi ou le vé de tes pneus ARD est à l'envers, la pointe du vé devrait être vers l'avant Question
Sinon, super boulot, y va grimper aux arbres ton Mog Arrow

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9006

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  pleinair37 Sam 31 Oct - 22:37

Mais c'est qu'il est observateur le JLL !! Arrow

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...
Ma page Thingiverse : https://www.thingiverse.com/pleinair37/designs

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7754

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  JLL35 Sam 31 Oct - 22:44

J'ai mes lunettes lol!

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9006

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Chichi44 Sam 31 Oct - 23:29

Bravo Franck !!!

Superbe réalisation Arrow

Ton balancier est vraiment bien fait !!!

Si tu as le temps, je serai intéressé par les croquis côtés des pièces que tu as fabriqué ?

Merci Wink

_________________
Attention, un Chichi peut en cacher un autre!
Le Pré'z de RCDA44.
Chichi44
Chichi44
Admin

Ville ou Région : Loire Atlantique st Julien de concelles
Age : 49
Date d'inscription : 16/05/2016
Messages : 7751

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Gégé35 Dim 1 Nov - 10:08

Beau travail tu as fait , jeune padawan ...grand plaisir tu auras , beaux franchissements tu feras , et beaucoup de copains tu largueras lol! Un vrai Crawler 6x6 tu as là ! J L ...un Grand Patin A Roulettes Smile Pour le fun , ce serait sympa , et encore améliorer les perfs tant qu' a faire , monter un Dig arrière pour tourner quasiment sur place Wink quand pense tu mon canard Arrow
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3749

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  JLL35 Dim 1 Nov - 21:02

Et pourquoi pas des roues directrices à l'arrière Idea

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9006

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Franck72 Mer 4 Nov - 15:38

JLL35 a écrit:C'est moi ou le vé de tes pneus ARD est à l'envers, la pointe du vé devrait être vers l'avant Question
Sinon, super boulot, y va grimper aux arbres ton Mog Arrow

ce sont des pneus asymétriques Jean Luc et il est conseillé de mettre les crampons les plus larges vers l’extérieur !
Le "V" étant très peu prononcé, ça n'a aucune incidence.
J'ai appris ça en septembre par un gars de chez JSScale...

Je vais faire un dessin Christophe, pas de souci Wink
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 56
Date d'inscription : 12/08/2017
Messages : 1446

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Franck72 Mer 4 Nov - 15:54

JLL35 a écrit:Et pourquoi pas des roues directrices à l'arrière Idea

Oh là, trop compliqué à faire et puis surtout, mon but était dès le départ de faire un camion 6x6 simple, pas prise de tête et surtout un camion qui risque rien, ou pas grand chose, et que je peux dégueulasser à ma guise lol!
Donc un truc simple, avec peu de pièces qui risquent, comme des suspensions, des liens... d’où le passage sur balancier.

Pour ce qui est du DIG Gégé, la transmission du 10.2 n'a pas cette option, même si elle ressemble de beaucoup à la 10.1, le DIG ne se monte pas dessus !
C'est surement pour ça qu'Axial la recollée sur le 10.3... ils ont dû se faire incendier par les anglo-saxons fan d'axial et de leur DIG lol!

Par contre vous affolez pas, vu son poids, il grimpera surement moins haut et moins bien qu'un bon 4x4 un peu optimisé, ça s'est sur !
Le balancier ça fait pas des miracles... mais c'est joli à voir fonctionner et moi c'est ça qui me plait Wink
Franck72
Franck72

Ville ou Région : La Fleche (72)
Age : 56
Date d'inscription : 12/08/2017
Messages : 1446

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  JLL35 Mer 4 Nov - 21:53

Franck72 a écrit:
ce sont des pneus asymétriques Jean Luc et il est conseillé de mettre les crampons les plus larges vers l’extérieur !
Le "V" étant très peu prononcé, ça n'a aucune incidence.
J'ai appris ça en septembre par un gars de chez JSScale...

J'avais pas fait gaffe qu'ils étaient asymétriques Embarassed

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9006

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Gégé35 Jeu 26 Nov - 11:41

Salut Franck , j ai laissé tomber le projet Willys pour l instant...j améliore ma carro Bronco pour le scx10 , et voyant tous ces camions qui fleurissent à la Treille , la terre est bonne ça pousse bien lol! , l envie de m en faire un me taquine ... :cool2: Le pont axial 2 sorties que tu as sur le tien , se vends séparément ou il existe des pièces pour l équiper dans cette configuration ? Ayant acheté 2 ponts Freemen , mêmes montage / pièces , il me manque le central si je pars sur un 6x6 ... aurais tu la référence ou un lien ? Arrow
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3749

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Chichi44 Jeu 26 Nov - 12:01

Gégé 35 a écrit:Salut Franck , j ai laissé tomber le projet Willys pour l instant...j améliore ma carro Bronco pour le scx10 , et voyant tous ces camions qui fleurissent à la Treille , la terre est bonne ça pousse bien lol!  , l envie de m en faire un me taquine ... :cool2:  Le pont axial 2 sorties que tu as sur le tien , se vends séparément ou il existe des pièces pour l équiper dans cette configuration ?  Ayant acheté 2 ponts Freemen , mêmes montage / pièces , il me manque le central si je pars sur un 6x6 ... aurais tu la référence ou un lien ? Arrow
Je crois que Franck est partie d'un kit SCX10 2 6*6????

il en existe mais pour pont AXIAL V1, en V2 en pièce détaché, je ne sais pas...:

https://s.click.aliexpress.com/e/_AdRK1Q

Ou:

https://s.click.aliexpress.com/e/_AbNIcG

faut voir avec le rapport de pont du freemen si compatible...
:cool2:

_________________
Attention, un Chichi peut en cacher un autre!
Le Pré'z de RCDA44.
Chichi44
Chichi44
Admin

Ville ou Région : Loire Atlantique st Julien de concelles
Age : 49
Date d'inscription : 16/05/2016
Messages : 7751

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Gégé35 Jeu 26 Nov - 12:59

Hello chichi , oui je voulais dire séparément pour le pont double sortie 😉 , les valeurs de réduction des Freemen sont identiques aux axial , les couples coniques se montent indifféremment de l un à l autre 👍 , je regarde tes liens 🍻
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3749

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Gégé35 Lun 7 Déc - 12:10

Salut Franck , j ai le 6x6 qui me démange ...lol! pourrais tu me faire un tiot dessin de ton système de balancier aussi , ça peut aider à la réalisation qui sera certainement différente : je compte installer l ensemble sur l avant avec les 4 roues directrices qui auront un braquage limité , sinon frottement sur le châssis ; mais il sera proto aussi Wink .Avec cette config , je pourrai avoir une meilleure efficacité du Dig sur l arrière , pivotement plus simple , moins de résistance que sur 4 roues . Je devrai avoir mes ponts cette semaine ...Arrow
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3749

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  JLL35 Lun 7 Déc - 20:20

Gégé35 a écrit:Salut Franck , j ai le 6x6 qui me démange ...lol! pourrais tu me faire un tiot dessin de ton système de balancier aussi , ça peut aider à la réalisation qui sera certainement différente : je compte installer l ensemble sur l avant avec les 4 roues directrices qui auront un braquage limité , sinon frottement sur le châssis ; mais il sera proto aussi Wink .Avec cette config , je pourrai avoir une meilleure efficacité du Dig sur l arrière , pivotement plus simple , moins de résistance que sur 4 roues . Je devrai avoir mes ponts cette semaine ...

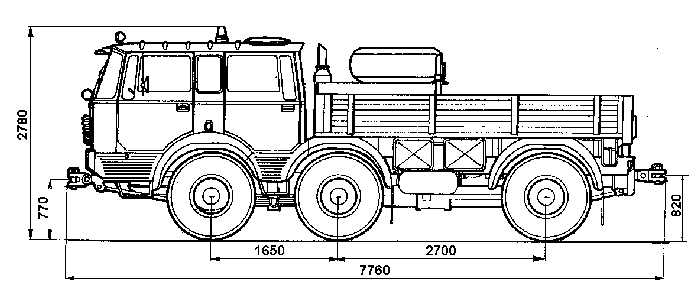

Un truc comme ça Question
Axial Unimog 6x6 Tatra_10

Axial Unimog 6x6 Tatra_10

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9006

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Gégé35 Lun 7 Déc - 20:57

Tout à fait ... mais sans se porte à faux Colossal sur l avant ! Pas top pour un camion de trial , d ailleurs j ai vu des vidéos où ils se plantent carrément de l avant dans des traversées de bourbiers , et autres bains savoureux ...😁😉
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3749

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  JLL35 Lun 7 Déc - 21:07

C'est vrai qu'à la base c'est un camion de série avec un porte à faux avant camionesque Embarassed certainement du à la position du moteur, tu vas nous arranger ça hein mon Gégé Arrow

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9006

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Gégé35 Lun 7 Déc - 21:11

Yo 😉 tu sais qu il sera sur base d Unimog...donc no problémo pour le porte à faux de la cabino 👍
Gégé35
Gégé35

Ville ou Région : pont pean
Age : 65
Date d'inscription : 16/11/2016
Messages : 3749

Revenir en haut Aller en bas

Axial Unimog 6x6 Empty Re: Axial Unimog 6x6

Message  Louloux44 Lun 7 Déc - 23:09

Un balancier sur ce genre de véhicule en théorie ça devrait va être dément

Je pensais que le balancier n'était utile que sur les essieux arrières.
En tous les cas ça promet.
Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 48
Date d'inscription : 19/02/2015
Messages : 17380

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
