Comment réaliser 4 roues directionnelles ? Empty Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Jeu 3 Déc - 17:00

Salut les mordu de la radio commandé
J’ai commander et reçu de quoi monter mon pont ar en directionnel
Comment je peut brancher les servo ?
Avec un simple Y?
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Louloux44 Jeu 3 Déc - 17:11

Jérôme85 a écrit:Salut les mordu de la radio commandé
J’ai commander et reçu de quoi monter mon pont ar en directionnel
Comment je peut brancher les servo ?
Avec un simple Y?

Oui un simple y à mettre sur le récepteur
Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 48
Date d'inscription : 19/02/2015
Messages : 17392

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Jeu 3 Déc - 17:32

Bon et bien y’a plus qu’à bricoler sa !
Je me suis mis sa en tête car avec les différentiel bloquer le rayon de braquage est énorme
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  pleinair37 Jeu 3 Déc - 18:17

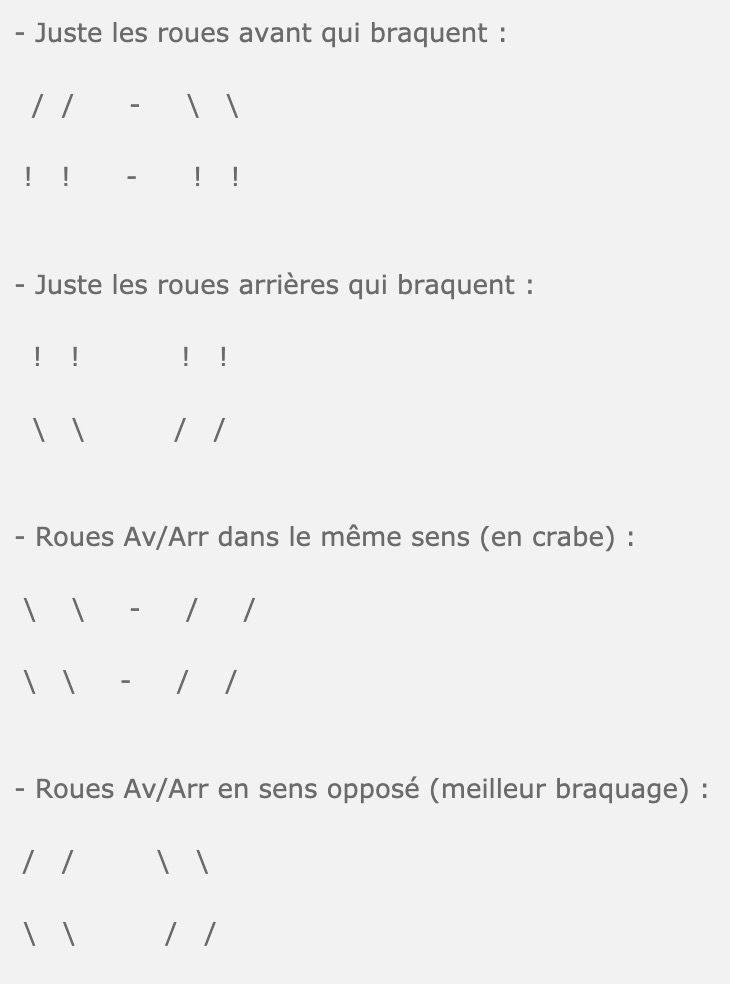

A mon avis c'est un peu plus complexe que ça... Si tu veux que les roues arrières et avant braquent toujours dans le même sens (pour un meilleur braquage ou pour rouler en crabe par exemple) alors oui tu peux mettre tes 2 servos sur un Y. Mais si tu veux alterner le sens du braquage (passer du mode crabe au meilleur braquage) alors tu vas devoir avoir une voie par servo. Et la les ennuis commencent... Il va te falloir une RC ou tu puisses passer d'un mode à l'autre. On peut faire 4 modes :

- Juste les roues avant qui braquent :

  /  /      -     \   \

 !   !      -      !   !


- Juste les roues arrières qui braquent :

  !   !           !   !

  \   \          /   /


- Roues Av/Arr dans le même sens (en crabe) :

 \    \     -     /     /

 \   \     -     /    /


- Roues Av/Arr en sens opposé (meilleur braquage) :

 /   /         \   \

 \   \          /   /


Copie d'écran, parce que la mise en page peut varier selon les écrans...

Comment réaliser 4 roues directionnelles ? Captu227

Voila, je sais pas si mes schémas sont explicites, mais tu peux voir que c'est pas si simple... Bon si c'est juste pour un meilleur braquage alors oui un simple Y suffit, mais c'est dommage de pas profiter de 2 ponts directeurs pour les multiples possibilités que ça ouvre.

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...
Ma page Thingiverse : https://www.thingiverse.com/pleinair37/designs

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7788

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Jeu 3 Déc - 20:01

pleinair37 a écrit:A mon avis c'est un peu plus complexe que ça... Si tu veux que les roues arrières et avant braquent toujours dans le même sens (pour un meilleur braquage ou pour rouler en crabe par exemple) alors oui tu peux mettre tes 2 servos sur un Y. Mais si tu veux alterner le sens du braquage (passer du mode crabe au meilleur braquage) alors tu vas devoir avoir une voie par servo. Et la les ennuis commencent... Il va te falloir une RC ou tu puisses passer d'un mode à l'autre. On peut faire 4 modes :

- Juste les roues avant qui braquent :

  /  /      -     \   \

 !   !      -      !   !


- Juste les roues arrières qui braquent :

  !   !           !   !

  \   \          /   /


- Roues Av/Arr dans le même sens (en crabe) :

 \    \     -     /     /

 \   \     -     /    /


- Roues Av/Arr en sens opposé (meilleur braquage) :

 /   /         \   \

 \   \          /   /


Copie d'écran, parce que la mise en page peut varier selon les écrans...

Comment réaliser 4 roues directionnelles ? Captu227

Voila, je sais pas si mes schémas sont explicites, mais tu peux voir que c'est pas si simple... Bon si c'est juste pour un meilleur braquage alors oui un simple Y suffit, mais c'est dommage de pas profiter de 2 ponts directeurs pour les multiples possibilités que ça ouvre.



Si si j’ai bien compris ! Dans un premier temp il seront en 4 roues directrices normal , ensuite on anticipera
Mais l’idée serai au moins de pouvoir faire 4 roue directionnel Classic et crabe
Enfet je me suis rendu compte que je pouvais faire sa assez facilement quand j’ai vu sur la vue éclater que la référence de corp pont avant et arrière était la même !!!!
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  sherpa 41 Jeu 3 Déc - 20:17

Crp6 absima😉
sherpa 41
sherpa 41

Ville ou Région : loir et cher
Age : 60
Date d'inscription : 11/06/2020
Messages : 326

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Jeu 3 Déc - 21:31

Y’a un gas sur le groupe qui programme dés radio à la demande
Je croit que je vais me laisser tenter !
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Jeu 3 Déc - 21:33

sherpa 41 a écrit:Crp6 absima😉

???
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Chichi44 Jeu 3 Déc - 21:44

Jérôme85 a écrit:
sherpa 41 a écrit:Crp6 absima😉

???

C'est une télécommande 6 canaux. Wink

_________________
Attention, un Chichi peut en cacher un autre!
Le Pré'z de RCDA44.
Chichi44
Chichi44
Admin

Ville ou Région : Loire Atlantique st Julien de concelles
Age : 49
Date d'inscription : 16/05/2016
Messages : 7767

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  sherpa 41 Jeu 3 Déc - 21:45

Avec la radiocommande CRP6 Absima il y a un programme pour ça .Regarde sur un site .😉
sherpa 41
sherpa 41

Ville ou Région : loir et cher
Age : 60
Date d'inscription : 11/06/2020
Messages : 326

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  sherpa 41 Jeu 3 Déc - 21:47

Voir même des tutos😀
sherpa 41
sherpa 41

Ville ou Région : loir et cher
Age : 60
Date d'inscription : 11/06/2020
Messages : 326

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  pleinair37 Jeu 3 Déc - 23:41

Jérôme85 a écrit:Y’a un gas sur le groupe qui programme dés radio à la demande
Je croit que je vais me laisser tenter !

Oui, c'est Flashy63...

https://www.rc-decouverte.com/t1413-vends-radio-flysky-fs-gt3b-hackee-recepteur-6-8-voies

Demande lui directement si c'est possible avec sa radio hackée, il te renseignera sans problème...

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...
Ma page Thingiverse : https://www.thingiverse.com/pleinair37/designs

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7788

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Ven 4 Déc - 1:48

pleinair37 a écrit:
Jérôme85 a écrit:Y’a un gas sur le groupe qui programme dés radio à la demande
Je croit que je vais me laisser tenter !

Oui, c'est Flashy63...

https://www.rc-decouverte.com/t1413-vends-radio-flysky-fs-gt3b-hackee-recepteur-6-8-voies

Demande lui directement si c'est possible avec sa radio hackée, il te renseignera sans problème...

Oui tout à fait c est lui
On avais déjà échanger précédemment à se sujet !!!!
Je vient d’ailleurs de lui en commander une ! Va falloir apprendre à rouler avec tout c est fonction !!!
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Ven 4 Déc - 8:52


- Juste les roues avant qui braquent :

  /  /      -     \   \

 !   !      -      !   !


- Juste les roues arrières qui braquent :

  !   !           !   !

  \   \          /   /


- Roues Av/Arr dans le même sens (en crabe) :

 \    \     -     /     /

 \   \     -     /    /


- Roues Av/Arr en sens opposé (meilleur braquage) :

 /   /         \   \

 \   \          /   /


Copie d'écran, parce que la mise en page peut varier selon les écrans...

Comment réaliser 4 roues directionnelles ? Captu227

« Voila, je sais pas si mes schémas sont explicites, »

Alors oui mais y’a un sérieux problème de parallélisme 😂😂
Les roues du même essieux ne braque pas dans le même sens 😂😂😂😂😂😂😂😂
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Louloux44 Ven 4 Déc - 9:31

Jérôme85 a écrit:

Alors oui mais y’a un sérieux problème de parallélisme 😂😂
Les roues du même essieux ne braque pas dans le même sens 😂😂😂😂😂😂😂😂

lol! lol! lol! lol!
Bien vu.

Mais ceci dit c'est la le problème avec les crabes. ça part tellement dans tous les sens, on finit par s'y perdre avec les manettes.

Mais bon c'est le jeu.

Perso je ne me serai pas fait chier

Pour plus de simplicité je te conseillerai de faire comme Chichi a fait sur son 6x6.
- Tu branches les 3 servos sur un Y sur le même canal sur ton récepteur
- Tu inverses le sens du servo arrière sur son support de servo pour qu'il tourne dans le sens opposé du servo avant.
- Et tu mets un palonnier plus court sur le servo arrière : la moitié de l'avant afin que ça tourne moins

Voila et plus de problème.


Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 48
Date d'inscription : 19/02/2015
Messages : 17392

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Ven 4 Déc - 11:37

louloux44 a écrit:
Jérôme85 a écrit:

Alors oui mais y’a un sérieux problème de parallélisme 😂😂
Les roues du même essieux ne braque pas dans le même sens 😂😂😂😂😂😂😂😂

lol! lol! lol! lol!
Bien vu.

Mais ceci dit c'est la le problème avec les crabes. ça part tellement dans tous les sens, on finit par s'y perdre avec les manettes.

Mais bon c'est le jeu.

Perso je ne me serai pas fait chier

Pour plus de simplicité je te conseillerai de faire comme Chichi a fait sur son 6x6.
- Tu branches les 3 servos sur un Y sur le même canal sur ton récepteur
- Tu inverses le sens du servo arrière sur son support de servo pour qu'il tourne dans le sens opposé du servo avant.
- Et tu mets un palonnier plus court sur le servo arrière : la moitié de l'avant afin que ça tourne moins

Voila et plus de problème.



De toute façon j’ai déjà commander une radio à flashy63 donc je fais pas trop m embêter 👍
Je devrais la recevoir dans la semaine prêt à rouler
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Ven 4 Déc - 19:52

louloux44 a écrit:
Jérôme85 a écrit:

Alors oui mais y’a un sérieux problème de parallélisme 😂😂
Les roues du même essieux ne braque pas dans le même sens 😂😂😂😂😂😂😂😂

lol! lol! lol! lol!
Bien vu.

Mais ceci dit c'est la le problème avec les crabes. ça part tellement dans tous les sens, on finit par s'y perdre avec les manettes.

Mais bon c'est le jeu.

Perso je ne me serai pas fait chier

Pour plus de simplicité je te conseillerai de faire comme Chichi a fait sur son 6x6.
- Tu branches les 3 servos sur un Y sur le même canal sur ton récepteur
- Tu inverses le sens du servo arrière sur son support de servo pour qu'il tourne dans le sens opposé du servo avant.
- Et tu mets un palonnier plus court sur le servo arrière : la moitié de l'avant afin que ça tourne moins

Voila et plus de problème.


En attendant ma radio ,je vais faire un montage en y pour rouler un peut
Si je inverse le servo sur son support , ma barre de liaison ne sera plus bonne
Par contre si j inverse le plus et moins du servo ar il tournera bien à l envers de L avant ? ?
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Louloux44 Ven 4 Déc - 20:53

Jérôme85 a écrit:
Si je inverse le servo sur son support , ma barre de liaison ne sera plus bonne
Par contre si j inverse le plus et moins du servo ar il tournera bien à l envers de L avant ? ?

Non ça ne fonctionnera pas
C'est le fil signal qui donne le sens au moteur et l'envergure.


Fais nous une photo de ton pont arrière avec un servo sur le support servo et inversé par rapport au servo avant.
Et sur cette photo montres nous aussi où passe ta barre de liaison.

Normalement on peut inverser les fixations sur les fusées. Montres nous aussi comment c'est fait.



Louloux44
Louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 48
Date d'inscription : 19/02/2015
Messages : 17392

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  JLL35 Ven 4 Déc - 21:33

Tiens pour le moment, c'est le seul que j'ai vu rouler en vrai, c'est Anthony049 du fofo qui a préparé son Wraith en 4 roues directrices Wink

https://www.rc-decouverte.com/t520p75-transformation-de-mon-wraith

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 9020

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Ven 4 Déc - 21:36

louloux44 a écrit:
Jérôme85 a écrit:
Si je inverse le servo sur son support , ma barre de liaison ne sera plus bonne
Par contre si j inverse le plus et moins du servo ar il tournera bien à l envers de L avant ? ?

Non ça ne fonctionnera pas
C'est le fil signal qui donne le sens au moteur et l'envergure.


Fais nous une photo de ton pont arrière avec un servo sur le support servo et inversé par rapport au servo avant.
Et sur cette photo montres nous aussi où passe ta barre de liaison.

Normalement on peut inverser les fixations sur les fusées. Montres nous aussi comment c'est fait.


Ok je fait le montage de direction demain matin
Je ferais donc suivre les photo
Merci
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Ven 4 Déc - 21:40

JLL35 a écrit:Tiens pour le moment, c'est le seul que j'ai vu rouler en vrai, c'est Anthony049 du fofo qui a préparé son Wraith en 4 roues directrices Wink

https://www.rc-decouverte.com/t520p75-transformation-de-mon-wraith

Si tout va bien tu devrais en voir un autre le 19
Y’a pas à chier , va falloir que sa marche
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Ven 4 Déc - 21:42

louloux44 a écrit:
Jérôme85 a écrit:
Si je inverse le servo sur son support , ma barre de liaison ne sera plus bonne
Par contre si j inverse le plus et moins du servo ar il tournera bien à l envers de L avant ? ?

Non ça ne fonctionnera pas
C'est le fil signal qui donne le sens au moteur et l'envergure.


Fais nous une photo de ton pont arrière avec un servo sur le support servo et inversé par rapport au servo avant.
Et sur cette photo montres nous aussi où passe ta barre de liaison.

Normalement on peut inverser les fixations sur les fusées. Montres nous aussi comment c'est fait.



Parce que j’aime bien savoir tout de suite .... allez retours dans le garage !!!!
Moi à la différence de se que j’ai pu voire c est que ma barre de direction n est pas repris sur l’es fusées mais directement sur la barre de liaison
Donc deux solution:
- refaire une barre de direction plus petite de 2 cm (je doit avoir se qu’il faut)
- refaire une fixation de servo décaler de 2 cm vers la droite (j’ai aussi se qu’il faut )
La suite demain !!!!
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Sam 5 Déc - 12:30

Bon finalement aucune modif à faire !!!!!!
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  pleinair37 Sam 5 Déc - 12:43

Ca va braquer de ouf ! lol!

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...
Ma page Thingiverse : https://www.thingiverse.com/pleinair37/designs

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 54
Date d'inscription : 23/06/2017
Messages : 7788

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Comment réaliser 4 roues directionnelles ? Empty Re: Comment réaliser 4 roues directionnelles ?

Message  Jérôme85 Sam 5 Déc - 12:50

Oui grave
J’attend avec impatience ma nouvelle radio et feuuuuuuuu
Jérôme85
Jérôme85

Ville ou Région : La Boissière de Montaigu (85)
Age : 34
Date d'inscription : 11/10/2020
Messages : 3675

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
