Question concernant pignon moteur nombre de dents et diametre Empty Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 14:34

Salut les copains.

Hier j'ai voulu changer de pignon moteur sur mon Zil-131 car il était un peu lent.

Et vu que je vais changer de pneus pour de plus petits diamètre, je vais encore plus perdre en vitesse.

Actuellement j'ai un pignon moteur de 32DP 17T dessus. Ce dernier fait un diamètre 15mm.

Le plus gros pignon moteur que j'ai en stock fait 18T mais de 14mm de diamètre.
Il n'y a pas un problème ?
Normalement plus il y a de dents, plus le pignon doit être de plus gros diamètre n'est ce pas ?


Car lorsque j'observe chez les vendeurs en ligne, les pinions de 18T font 16.5mm (contre 14mm pour celui que j'ai en stock)

Question concernant pignon moteur nombre de dents et diametre Pignon10
https://s.click.aliexpress.com/e/_AENAQb


C'est pas bizarre ce truc ???

Ou c'est le nombre de dents qui compte et non pas le diamètre du pignon ?




Sinon, est ce que quelqu'un aurait un pignon moteur 19T et/ou 20T en 32DP à me prêter le temps que mon achat arrive d'Aliexpress.
Car en France un pignon moteur court 10Eur ! Le prix d'un moteur quoi...










_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  pleinair37 Lun 24 Jan - 15:00

Combien de DP ton 18T ? Plus le DP est élevé, plus les dents sont petites...

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI mon TRX4 Bronco, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 52
Date d'inscription : 23/06/2017
Messages : 6416

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 15:29

pleinair37 a écrit:Combien de DP ton 18T ?
Oui un 18DP.



pleinair37 a écrit:
Plus le DP est élevé, plus les dents sont petites...
Quand j'observe mes autres pignons en 32DP, généralement plus on augmente le nombre de dents, plus le diamètre du pignon augmente aussi.

Comme dans l'image ci dessous :

Question concernant pignon moteur nombre de dents et diametre Pignon10
https://s.click.aliexpress.com/e/_AENAQb

Maintenant que j'y réfléchis, peut être que ce pignon de 18T sort d'un autre jeu ou chez un autre fabricant et où les pignons de 18T ont plus petit diamètre.

Mais que se passe t'il en terme de différence de vitesse lorsque le diamètre d'un 17T (D.15mm) est plus gros qu'un 18T (D.14mm) ?

Est ce que dans ce cas de figure le 17T plus gros ne va pas tourner plus vite que le 18T malgré le fait que le dernier a plus de dents ?

Est ce que le diamètre du pignon compte aussi ou pas du tout ?

_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  patcha Lun 24 Jan - 15:41

si tu compares tes deux pignons ton 18T doit avoir une denture plus fine que ton 17T.
si ton 17T est un module 32DP ton 18T doit etre un module 48DP
ton rapport de démultiplication est toujours fonction du nombre de dents. mais le pignon et la couronne doivent avoir le même module ( Nbre DP )
patcha
patcha

Ville ou Région : saché (37)
Age : 61
Date d'inscription : 11/04/2018
Messages : 759

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  pleinair37 Lun 24 Jan - 15:42

louloux44 a écrit:
pleinair37 a écrit:Combien de DP ton 18T ?
Oui un 18DP.



pleinair37 a écrit:
Plus le DP est élevé, plus les dents sont petites...
Quand j'observe mes autres pignons en 32DP, généralement plus on augmente le nombre de dents, plus le diamètre du pignon augmente aussi.

Comme dans l'image ci dessous :

Question concernant pignon moteur nombre de dents et diametre Pignon10
https://s.click.aliexpress.com/e/_AENAQb

Maintenant que j'y réfléchis, peut être que ce pignon de 18T sort d'un autre jeu ou chez un autre fabricant et où les pignons de 18T ont plus petit diamètre.

Mais que se passe t'il en terme de différence de vitesse lorsque le diamètre d'un 17T (D.15mm) est plus gros qu'un 18T (D.14mm) ?

Est ce que dans ce cas de figure le 17T plus gros ne va pas tourner plus vite que le 18T malgré le fait que le dernier a plus de dents ?

Est ce que le diamètre du pignon compte aussi ou pas du tout ?

C'est le nombre de dents qui compte, pas le diamètre du pignon.

Mais tu n'as pas répondu à ma question, quel DP pour ton pignon 18T ?

Si tu mets pas le même DP ça va pas le faire, tu auras un bruit et mécaniquement c'est pas le top... Ton souci de diamètre vient sûrement de la, pas le même DP (dents plus petites sur ton pignon de 18T ?)...

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI mon TRX4 Bronco, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 52
Date d'inscription : 23/06/2017
Messages : 6416

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  Chichi44 Lun 24 Jan - 15:53

@LOULOUX44
Regarde ici:

https://www.overrc.com/techniques/generalites/module/module.htm

Il ne faut pas mélanger les modules 32DP avec 48 OU 64 DP

Wink

_________________
Attention, un Chichi peut en cacher un autre!
Le Pré'z de RCDA44.
Chichi44
Chichi44
Admin

Ville ou Région : Loire Atlantique st Julien de concelles
Age : 47
Date d'inscription : 16/05/2016
Messages : 6520

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 16:18

Chichi44 a écrit:@LOULOUX44
Regarde ici:

https://www.overrc.com/techniques/generalites/module/module.htm

Il ne faut pas mélanger les modules 32DP avec 48 OU 64 DP

Wink


Salut Chichi.
A moins que je me sois mal exprimé.
J'ai pas mélangé.  C'est clair qu'il ne faille pas mélanger les DP.

Ma couronne est d'origine (Axial) et en 32DP. C'est celle de l'UNIMOG 10.

Le pignon qui est dessus actuellement provient aussi de chez Axial et en 32DP - 17T qui était sur la Jeep à Léo dans le passé.

le pignon 18T est aussi du 32DP acheté sur aliexpress dans un set de pignons.
Mais ce dernier est plus petit diamètre qu'un 17T - 32DP.

Les autres vendeurs (comme Surpass) vendent des 18DP en diamètre 16.5mm

C'est pourquoi je ne comprends pas






pleinair37 a écrit:
Mais tu n'as pas répondu à ma question, quel DP pour ton pignon 18T ?

Si si je lai dit à plsuieurs reprises dans le sujet : 32DP


pleinair37 a écrit:
Si tu mets pas le même DP ça va pas le faire, tu auras un bruit et mécaniquement c'est pas le top... Ton souci de diamètre vient sûrement de la, pas le même DP (dents plus petites sur ton pignon de 18T ?)...
Même réponse que Chichi.
C'est du 32DP PARTOUT.



pleinair37 a écrit:
C'est le nombre de dents qui compte, pas le diamètre du pignon.

Ah c'est ça la réponse que j'attendais !!

Donc, même si le pignon de 18T - 32DP est de plus petit diamètre que le 17T-32DP, la transmission tournera plus vite.

Ok D'ac !

_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  patcha Lun 24 Jan - 18:15

@louloux44 a écrit:Donc, même si le pignon de 18T - 32DP est de plus petit diamètre que le 17T-32DP, ......
Non, mathématiquement, ce n'est pas possible.
Ton diamètre extérieur est fonction du module et du nombre de dents.
A module égal, un 18T sera toujours plus grand qu'un 17T.

tu as comparé tes deux pignons comme je te le suggérais plus haut ?

ou mieux, essaies de les engrener, tu verras bien si c'est le même module.
ou alors, c'est le nombre de dents qui n'est pas bon ?
patcha
patcha

Ville ou Région : saché (37)
Age : 61
Date d'inscription : 11/04/2018
Messages : 759

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  Lamalice01 Lun 24 Jan - 20:14

Salut
Si cela peux t'aider..

Calcul du module
D extérieur = (Z+2)m
m: Module
Z: Nbr de dents

d'ou m= Ø exter/z+2
Exemple:
Ø exter = 54
Nbr de dents: 25
m= 54/25+2=2
Lamalice01
Lamalice01

Ville ou Région : jassans riottier (01)
Age : 51
Date d'inscription : 28/05/2021
Messages : 266

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  Lamalice01 Lun 24 Jan - 20:21

Lamalice01
Lamalice01

Ville ou Région : jassans riottier (01)
Age : 51
Date d'inscription : 28/05/2021
Messages : 266

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 20:58

patcha a écrit:
@louloux44 a écrit:Donc, même si le pignon de 18T - 32DP est de plus petit diamètre que le 17T-32DP, ......
Non, mathématiquement, ce n'est pas possible.
Ton diamètre extérieur est fonction du module et du nombre de dents.
A module égal, un 18T sera toujours plus grand qu'un 17T.

tu as comparé tes deux pignons comme je te le suggérais plus haut ?

ou mieux, essaies de les engrener, tu verras bien si c'est le même module.
ou alors, c'est le nombre de dents qui n'est pas bon ?


P'ain !!!  Shocked

J'étais en train de faire une photo pour vous lorsque en mode macro lorsque j'ai vu un truc bizarre sur le pignon.
Je prends une loupe pour voir de près,

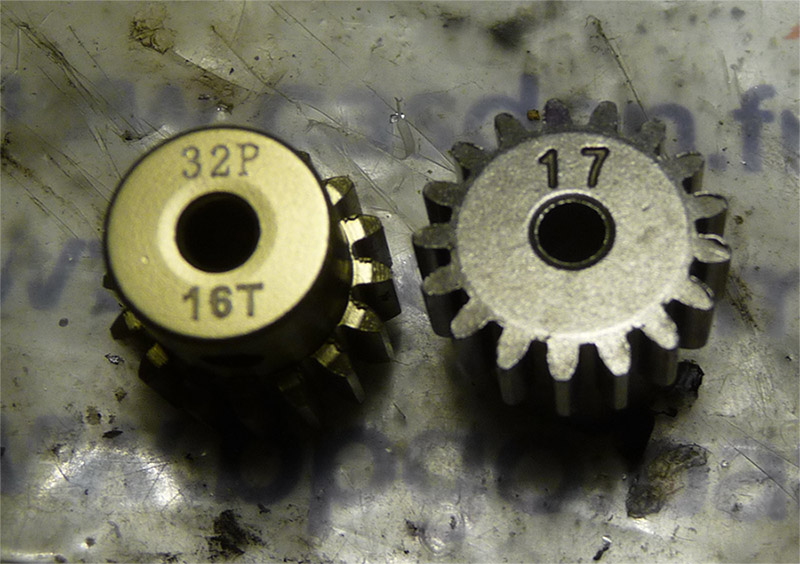

C'est pas un 18T mais un 16T
C'était la gravure du 6 qui ressemblait à un 8.

Question concernant pignon moteur nombre de dents et diametre Pignon11

Je dois changer d'opthalmo Shocked
Désolé les amis.
Heureusement que l'on a des bons chez nous.... et des mauvais aussi  lol!


Bon j'ai trouvé des set de pignons de grosse taille à pas trop cher et livraison rapide :
https://www.amazon.fr/DollaTek-dengrenage-Ensemble-Voiture-brushless/dp/B0887XVG2L/


Dernière édition par louloux44 le Lun 24 Jan - 21:26, édité 1 fois

_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  pleinair37 Lun 24 Jan - 21:13

louloux44 a écrit:
Bon j'ai trouvé des set de pignons de grosse taille à pas trop cher et livraison rapide :
test

Euh en 5mm d'axe moteur, tu es sur de toi ? C'est pas du 3,2 sur tes moteurs 1/10è ? 5mm c'est ce qui se fait sur les moteurs 1/8è...

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI mon TRX4 Bronco, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 52
Date d'inscription : 23/06/2017
Messages : 6416

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 21:18

pleinair37 a écrit:
Euh en 5mm d'axe moteur, tu es sur de toi ? C'est pas du 3,2 sur tes moteurs 1/10è ? 5mm c'est ce qui se fait sur les moteurs 1/8è...

RE-P'ain !!! lol!
Merci Pleinair
Je déconne dur ce soir
Merci à toi
J'ai annulé la cde.

Là j'ai trouvé un peu moins cher en plus
https://www.amazon.fr/Crazepony-UK-3-175mm-Pinion-Brushed-Brushless/dp/B07CKQZ7Y8/

_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  JLL35 Lun 24 Jan - 21:30

Allez au lit Louloux, t'as l'air un peu fatigué Laughing

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 67
Date d'inscription : 15/08/2017
Messages : 7944

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 21:31

JLL35 a écrit:Allez au lit Louloux, t'as l'air un peu fatigué Laughing

Pas que l'air monkey

_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  pleinair37 Lun 24 Jan - 21:37

louloux44 a écrit:
Là j'ai trouvé un peu moins cher en plus
https://www.amazon.fr/Crazepony-UK-3-175mm-Pinion-Brushed-Brushless/dp/B07CKQZ7Y8/

Bah oui, de mieux en mieux, en 48 DP maintenant... scratch

Laughing Laughing Laughing

_________________
François.

ICI l'évolution de mon TRX4 Defender, ICI mon Axial Capra, ICI mon E-Revo 2.0, ICI mon TRX4 Bronco, ICI ma remorque porte-bateau, et ICI ma chaine Youtube...

Et que Dieu vous garde, moi j'ai pas l'temps...
pleinair37
pleinair37
Modérateur

Ville ou Région : Montlouis sur Loire (37)
Age : 52
Date d'inscription : 23/06/2017
Messages : 6416

https://www.rc-decouverte.com/t530-mon-traxxas-trx4-a-moi

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 21:39

pleinair37 a écrit:

Bah oui, de mieux en mieux, en 48 DP maintenant... scratch

Laughing Laughing Laughing


MERDE !!!
Qu'est ce qui m'arrive ???
Heureusement que c'est désormais possible d'annuler rapidement sur amazon

Fais chier. Est ce que je vais bien trouver un set pas trop cher et livraison rapide sans me tromper 10 fois ?

_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Lun 24 Jan - 21:54

Qui aurait des pignons moteur de 19-20-21T en 32Dp en 3.175mm dans ses tiroirs pour me dépanner jusqu'à ce que ma commande aliexpress arrive ?


_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  patcha Mar 25 Jan - 15:34

@louloux44 t'es sur d'avoir commandé les bon cette fois ? lol! lol!
y'a des jours, faudrait mieux rester au lit... monkey
patcha
patcha

Ville ou Région : saché (37)
Age : 61
Date d'inscription : 11/04/2018
Messages : 759

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  louloux44 Mar 25 Jan - 15:40

patcha a écrit:@louloux44 t'es sur d'avoir commandé les bon cette fois ? lol! lol!
y'a des jours, faudrait mieux rester au lit... monkey

Y a des jours ça déconne dur !
pas que des jours d'ailleurs  lol!

Je sais pas ce qui s'est passé hier mais là c'est la grosse déconnade de ma part et ça m’inquiète à moitié  monkey
Je pensais qu'au moins la tête allait à peu près....  lol!

Finalement j'ai  commandé le produit dans mon premier lien : le kit de pignon 16T à 20T

https://s.click.aliexpress.com/e/_AENAQb

Suis à peu près sur d'être bon sur ce coup là.
Car j'ai commandé passé minuit.
Il fallait mieux attendre que l'on change de jour.

Ja bon ? Rassures moi  Surprised


Suis arrivé à un point de rejoindre la nouvelle génération.
Il faut 5 bonhommes l'un après l'autre à vérifier le travail des précédents. Comme chez Airbus....  lol!

_________________




Aidez Rc Découverte pour plus de tutoriels, moins de publicités et pas mal d'autres services : le formulaire et interface de don

Pour plus d'informations : les explications, discussions, questions/réponses des membres de Rc Découverte autour des donations
louloux44
louloux44
Admin

Ville ou Région : Nantes Sud 44 / Ile Maurice
Age : 46
Date d'inscription : 19/02/2015
Messages : 15618

https://www.dailymotion.com/rc-decouverte

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  patcha Mar 25 Jan - 16:05

ca a l'air d’être bon, tu vois quand tu veux ... lol!
je me suis bien marré devant mon écran, continues comme çà. Laughing
patcha
patcha

Ville ou Région : saché (37)
Age : 61
Date d'inscription : 11/04/2018
Messages : 759

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  Biquette11 Mar 25 Jan - 17:24

patcha a écrit:ca a l'air d’être bon, tu vois quand tu veux ... lol!
je me suis bien marré devant mon écran, continues comme çà. Laughing

👍🏻😂

Biquette11

Ville ou Région : Aude
Age : 49
Date d'inscription : 08/12/2020
Messages : 249

Revenir en haut Aller en bas

Question concernant pignon moteur nombre de dents et diametre Empty Re: Question concernant pignon moteur nombre de dents et diametre

Message  JLL35 Mar 25 Jan - 20:36

Laughing Laughing Laughing

_________________
L'homme sage est celui qui connaît ses limites.
JLL35
JLL35
Modérateur

Ville ou Région : Fougères
Age : 67
Date d'inscription : 15/08/2017
Messages : 7944

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
