Capo Jeep JK MAX CD15827 : Montage et Présentation
alors autant vous faire profiter au fur et à mesure

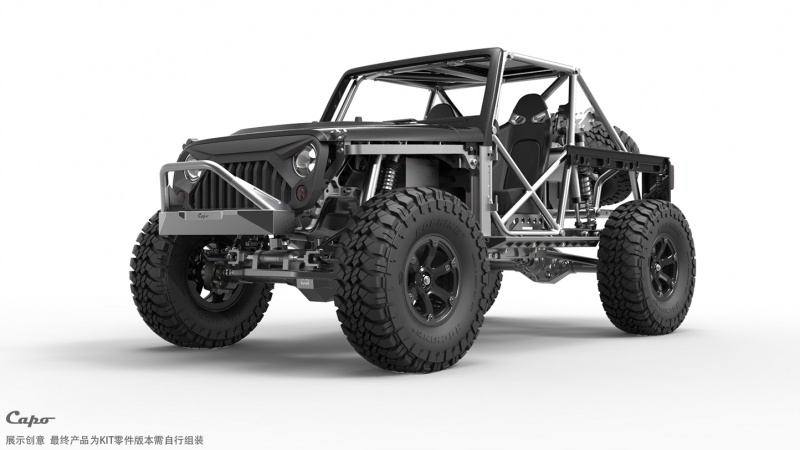

Vues prises sur le net :
![Capo Jeep JK MAX CD15827 : Montage et Présentation Capo-r10](https://i.servimg.com/u/f42/11/05/20/52/capo-r10.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation Jkmax110](https://i.servimg.com/u/f42/11/05/20/52/jkmax110.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation Tb2_4c10](https://i.servimg.com/u/f42/11/05/20/52/tb2_4c10.jpg)
J'attendais pour faire l'assemblage de mon kit de Jeep Jk-Max de chez Capo Racing, mais, hier soir, je n'ai pas su résister plus longtemps.
Certains auraient apprécié de venir faire le montage avec moi à la maison, mais comme j'ai eu envie de faire des photos pour chaque étape, j'ai commencé.
Toutefois, je pense prendre mon temps, donc pour ceux avec qui j'en ai parlé, il est toujours possible de venir..
Ce montage sera présenté étape par étape (si je n'oublie pas de faire les photos)
En montrant les bons sachets de pièces pour chaque étape.
Au menu, une table pour une zone de travail large et pratique, les bons outils, un tube de frein filet neuf, un ordinateur pour pouvoir suivre la notice de montage sur la clé USB, et au boulot !
Et trois chats pour me surveiller.
(ne rien laisser tomber, les bestioles surveillent tout) :hihi:
pour commencer, un emballage très protecteur pour tout l'ensemble.
A l'ouverture du carton principal (absent sur les photos), tout est bien ordonné et très bien présenté
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190512](https://i.servimg.com/u/f42/11/05/20/52/20190512.jpg)
tout est bien protégé, identifié, et de nombreux emballages séparés pour éviter que les pièces ne s'abîment.
avec les panneaux de carrosserie, est joint sur la gauche une magnifique clé USB designée et estampilée Capo d'un coté et Jk-Max de l'autre coté
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190511](https://i.servimg.com/u/f42/11/05/20/52/20190511.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190510](https://i.servimg.com/u/f42/11/05/20/52/20190510.jpg)
les 5 roues beadlock, jantes alu, avec pneus et mousses, il restera les rings à monter
"le petit logo style smiley visible sur chacune"
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190515](https://i.servimg.com/u/f42/11/05/20/52/20190515.jpg)
Les ponts dans leur écrin plastique avec des inserts en mousse pour assurer leur bon positionnement, et un calage parfait dans l'emballage
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190513](https://i.servimg.com/u/f42/11/05/20/52/20190513.jpg)
La boite dans laquelle sont présents bon nombre des éléments de ce modèle,
Avec la clé USB servant de notice de montage
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190514](https://i.servimg.com/u/f42/11/05/20/52/20190514.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190516](https://i.servimg.com/u/f42/11/05/20/52/20190516.jpg)
Le kit éclairage fourni en plus du KIT
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190518](https://i.servimg.com/u/f42/11/05/20/52/20190518.jpg)
La planche de stickers
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190517](https://i.servimg.com/u/f42/11/05/20/52/20190517.jpg)

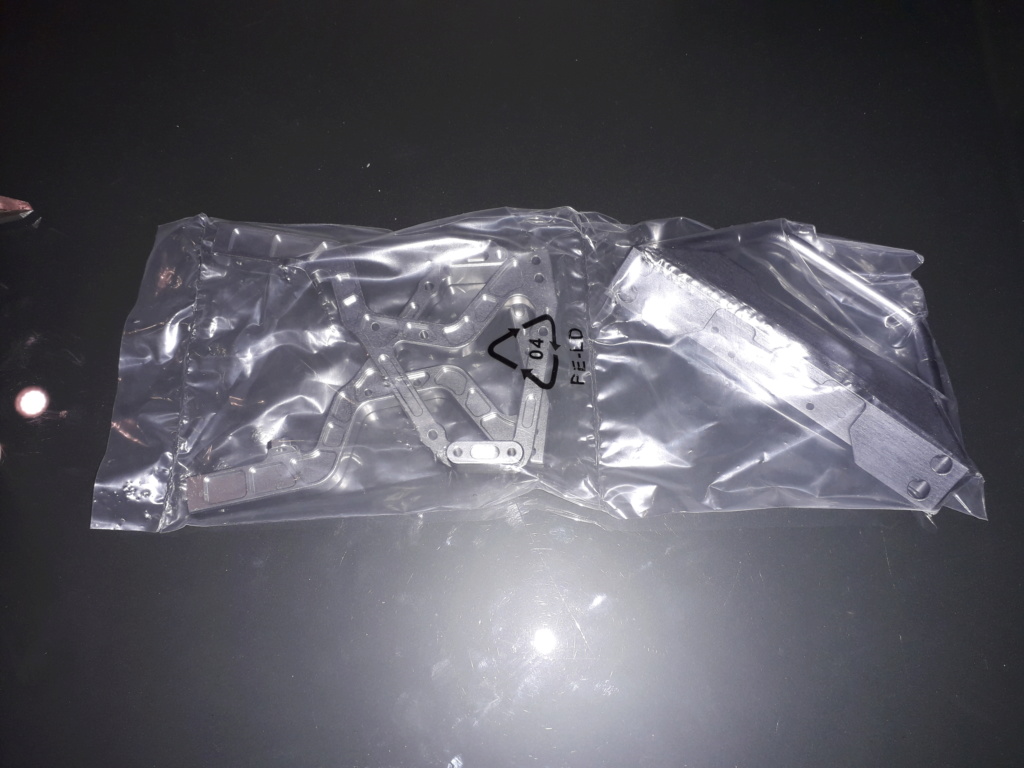

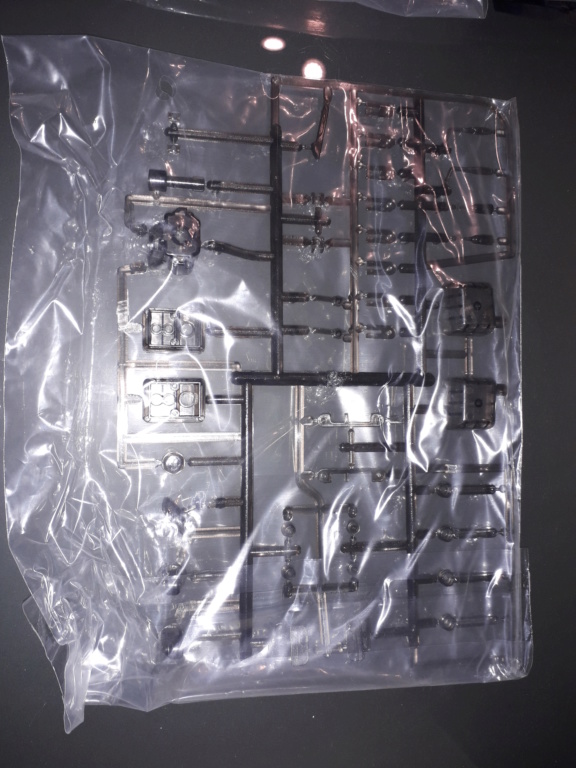

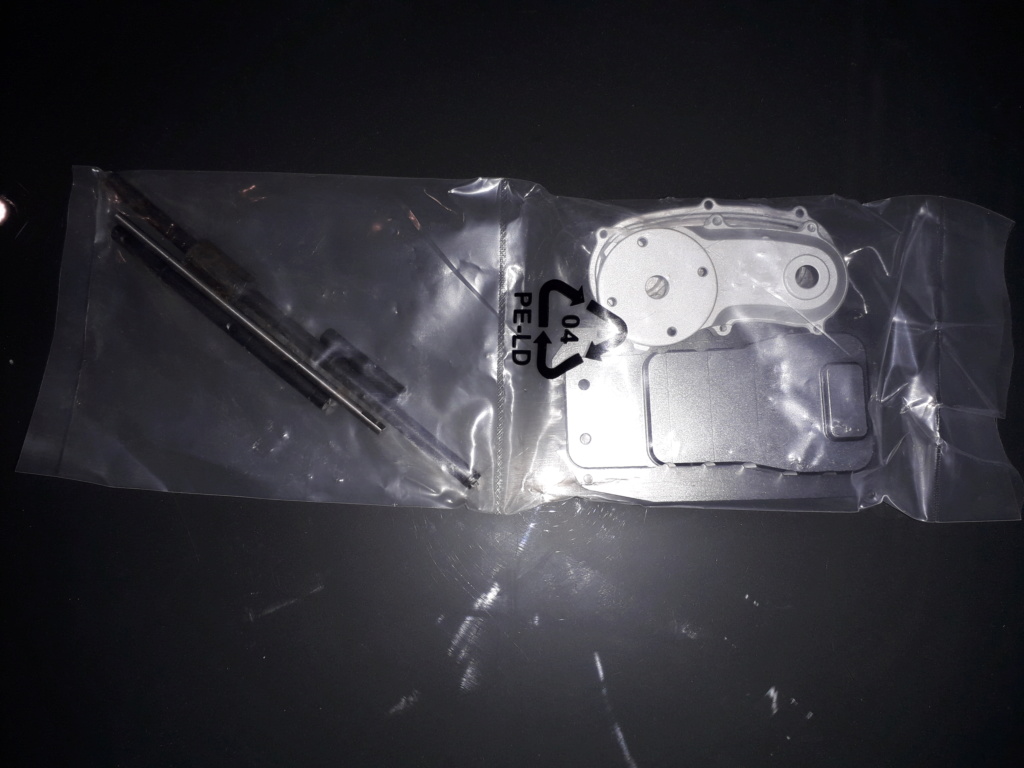

Les sachets de pièces

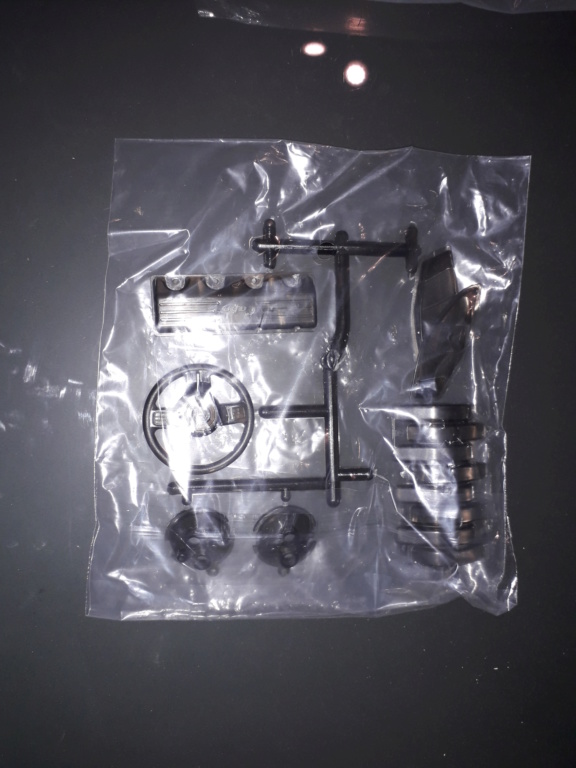

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190519](https://i.servimg.com/u/f42/11/05/20/52/20190519.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190521](https://i.servimg.com/u/f42/11/05/20/52/20190521.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190520](https://i.servimg.com/u/f42/11/05/20/52/20190520.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190523](https://i.servimg.com/u/f42/11/05/20/52/20190523.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190522](https://i.servimg.com/u/f42/11/05/20/52/20190522.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190524](https://i.servimg.com/u/f42/11/05/20/52/20190524.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190525](https://i.servimg.com/u/f42/11/05/20/52/20190525.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190527](https://i.servimg.com/u/f42/11/05/20/52/20190527.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190526](https://i.servimg.com/u/f42/11/05/20/52/20190526.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190528](https://i.servimg.com/u/f42/11/05/20/52/20190528.jpg)

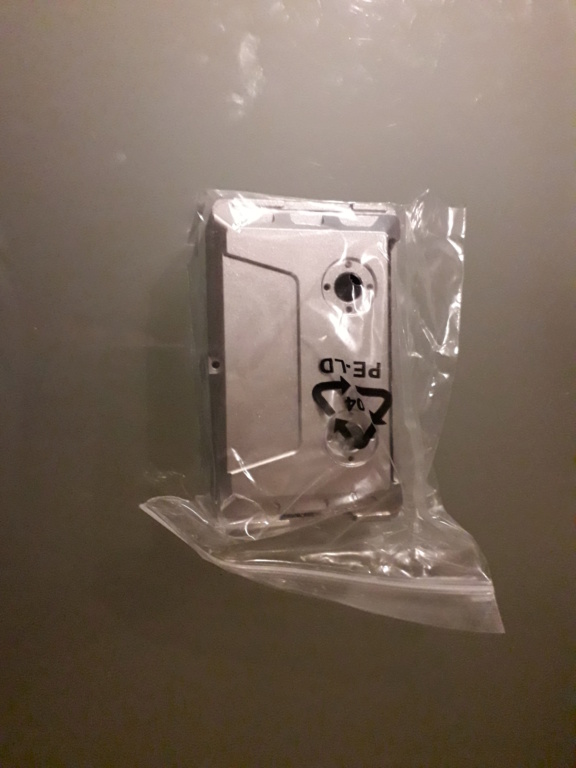

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190529](https://i.servimg.com/u/f42/11/05/20/52/20190529.jpg)

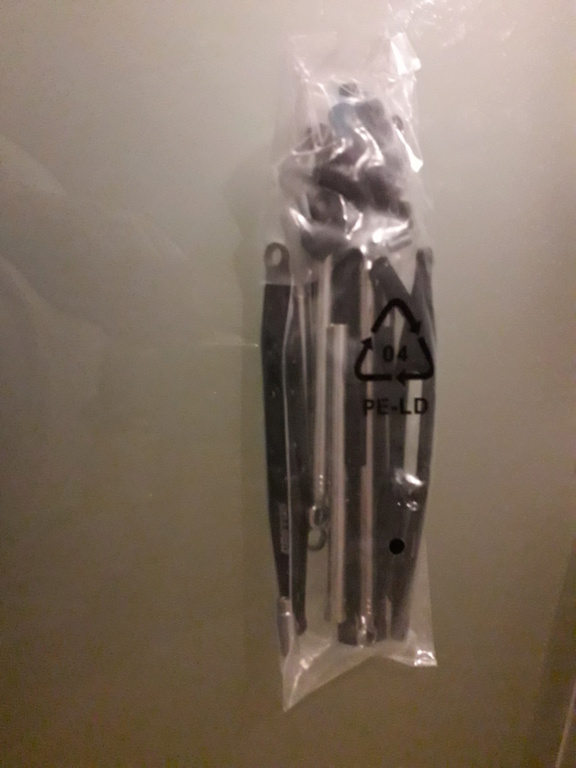

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190530](https://i.servimg.com/u/f42/11/05/20/52/20190530.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190531](https://i.servimg.com/u/f42/11/05/20/52/20190531.jpg)
je reviens dans la soirée pour la suite
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
Si tu veux, amène les premiers morceaux samedi, je suis curieux
![Very Happy](/users/3513/24/80/10/smiles/1895146550.gif)
![Wink](/users/3513/24/80/10/smiles/421328185.png)
Chichi44- Admin
- Ville ou Région : Loire Atlantique st Julien de concelles
Age : 49
Date d'inscription : 16/05/2016
Messages : 7653
noel2B- Ville ou Région : La Ferrière 85 Vendée
Age : 54
Date d'inscription : 14/12/2018
Messages : 296
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
![Arrow](/users/3513/24/80/10/smiles/1142482829.gif)
_________________
L'homme sage est celui qui connaît ses limites.
JLL35- Modérateur
- Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 8950
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
c'est vraiment fun
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
j'y vais très doucement entre deux verres de soda, et entre deux caresses aux sentinelles félidées
ce sera soft ce soir, je suis HS, demain je commence tôt.
MaisQuand même quelques photos de la suite

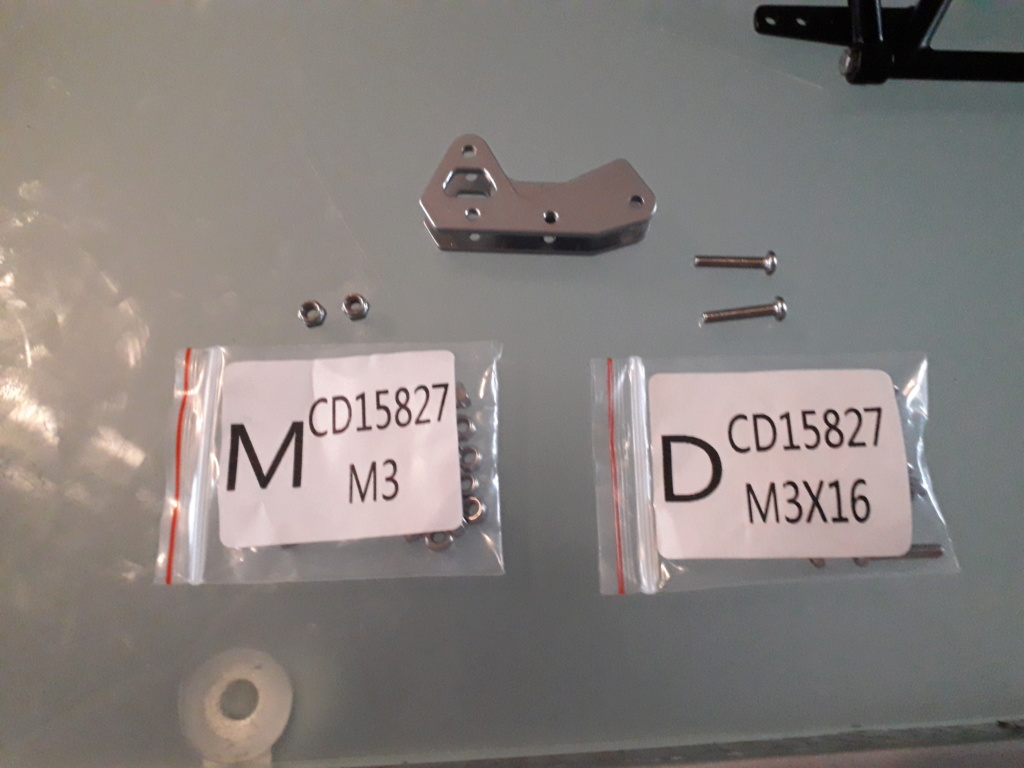

c'est parti, première pièce
assemblage des traverses de châssis avec les supports des tirants de ponts inférieurs
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190532](https://i.servimg.com/u/f42/11/05/20/52/20190532.jpg)
en suivant l'ordre annoncé pour l'assemblage du châssis
frein filet à chaque assemblage métal sur métal sauf pour ceux avec écrous frein
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190536](https://i.servimg.com/u/f42/11/05/20/52/20190536.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190537](https://i.servimg.com/u/f42/11/05/20/52/20190537.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190535](https://i.servimg.com/u/f42/11/05/20/52/20190535.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190538](https://i.servimg.com/u/f42/11/05/20/52/20190538.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190540](https://i.servimg.com/u/f42/11/05/20/52/20190540.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190539](https://i.servimg.com/u/f42/11/05/20/52/20190539.jpg)

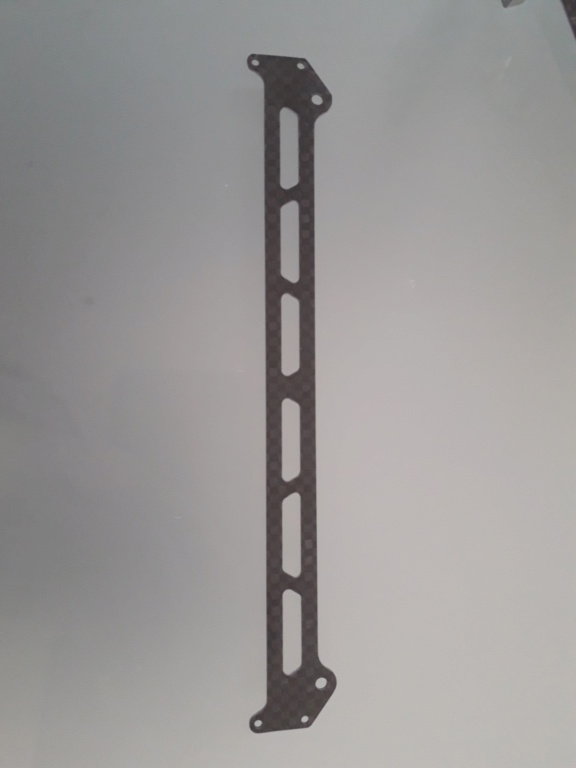

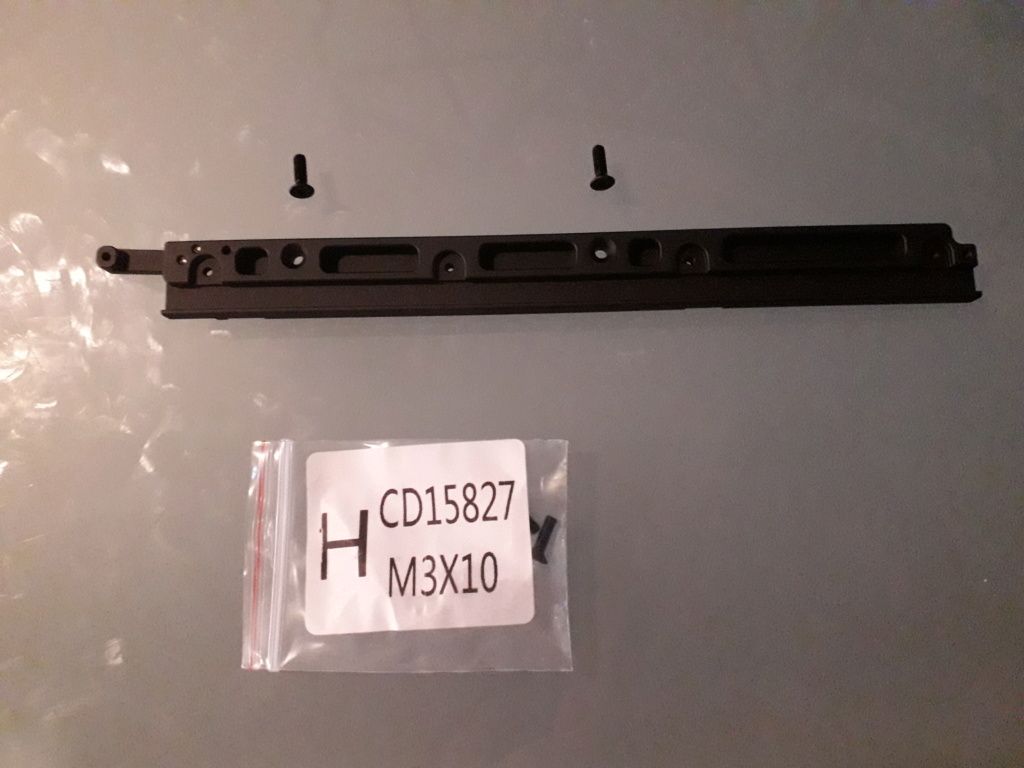

les parties centrales des longerons
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190541](https://i.servimg.com/u/f42/11/05/20/52/20190541.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190543](https://i.servimg.com/u/f42/11/05/20/52/20190543.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190542](https://i.servimg.com/u/f42/11/05/20/52/20190542.jpg)
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation

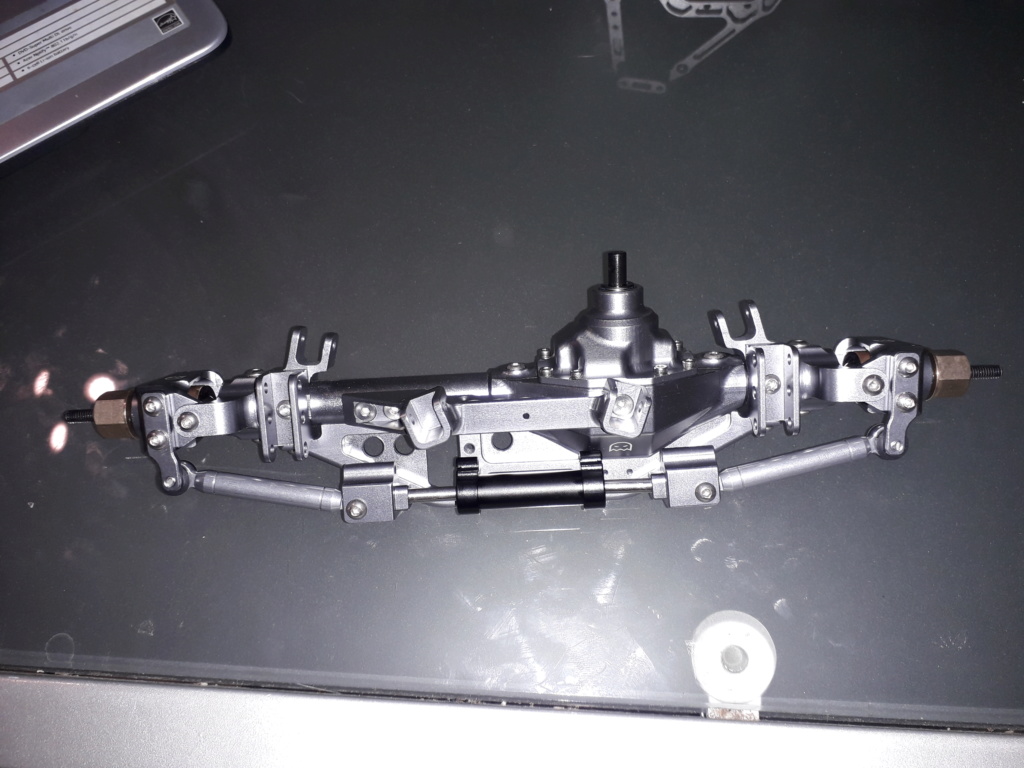

je prends mon temps, et je suis persuadé qu'il faut aller lentement pour bien faire.
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190545](https://i.servimg.com/u/f42/11/05/20/52/20190545.jpg)

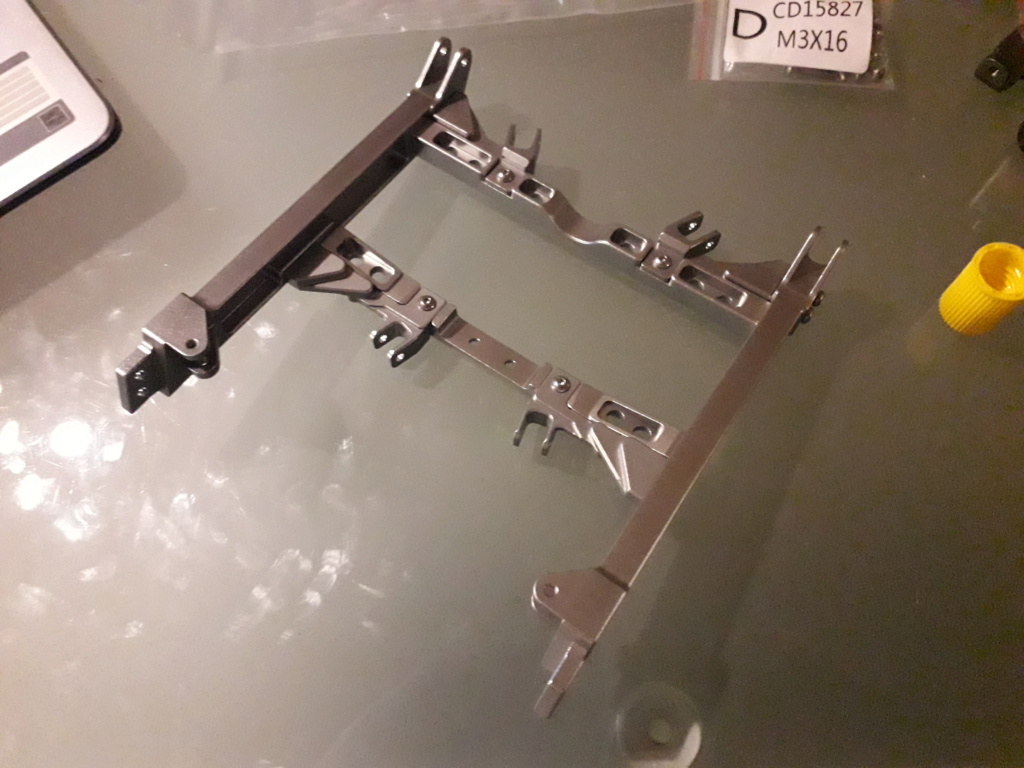

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190546](https://i.servimg.com/u/f42/11/05/20/52/20190546.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190544](https://i.servimg.com/u/f42/11/05/20/52/20190544.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190548](https://i.servimg.com/u/f42/11/05/20/52/20190548.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190549](https://i.servimg.com/u/f42/11/05/20/52/20190549.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190547](https://i.servimg.com/u/f42/11/05/20/52/20190547.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190551](https://i.servimg.com/u/f42/11/05/20/52/20190551.jpg)

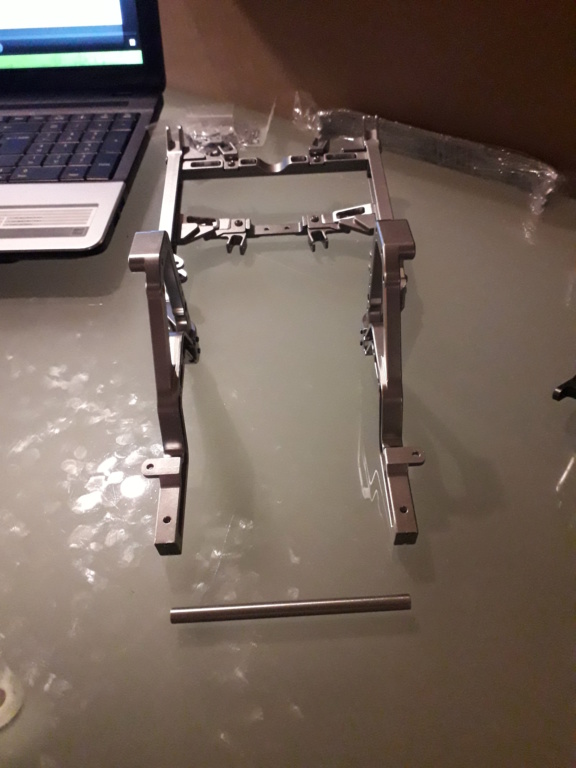

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190552](https://i.servimg.com/u/f42/11/05/20/52/20190552.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190550](https://i.servimg.com/u/f42/11/05/20/52/20190550.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190554](https://i.servimg.com/u/f42/11/05/20/52/20190554.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190555](https://i.servimg.com/u/f42/11/05/20/52/20190555.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190553](https://i.servimg.com/u/f42/11/05/20/52/20190553.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190557](https://i.servimg.com/u/f42/11/05/20/52/20190557.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190558](https://i.servimg.com/u/f42/11/05/20/52/20190558.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190556](https://i.servimg.com/u/f42/11/05/20/52/20190556.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190559](https://i.servimg.com/u/f42/11/05/20/52/20190559.jpg)
j'aime bien les petits détails, les roulements, comme tout l'ensemble du pont donnent une sensation de belles pièces, ça fait son poids, pas de plastique nulle part
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190561](https://i.servimg.com/u/f42/11/05/20/52/20190561.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190560](https://i.servimg.com/u/f42/11/05/20/52/20190560.jpg)
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation

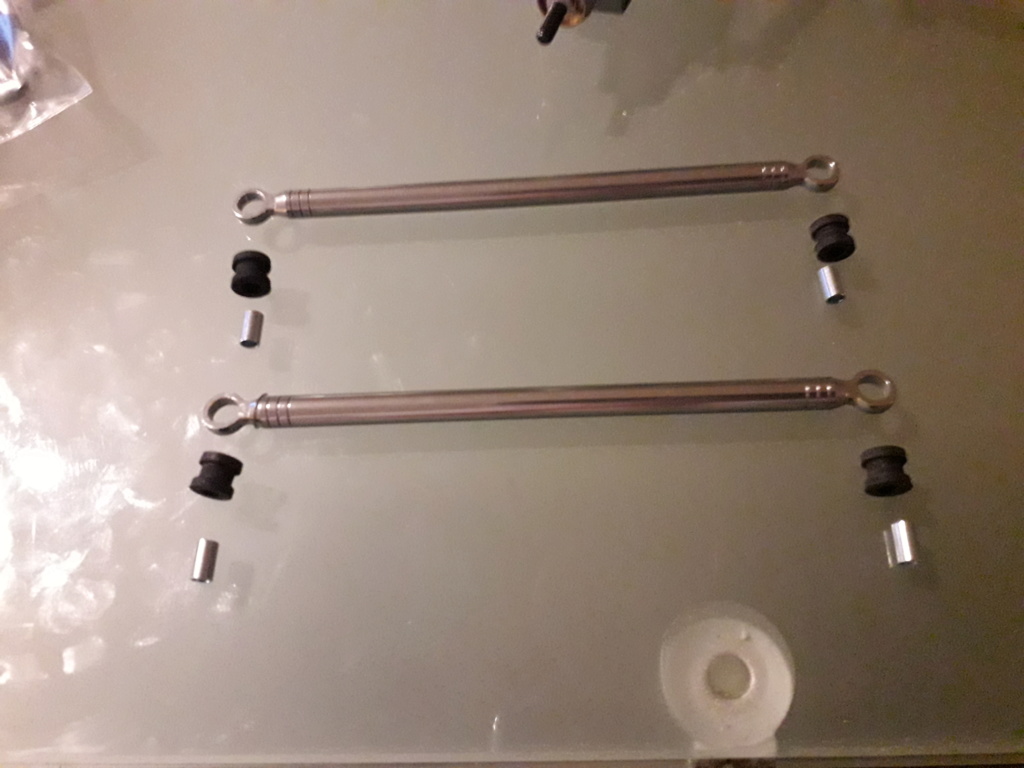

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190563](https://i.servimg.com/u/f42/11/05/20/52/20190563.jpg)
des silents blocs conforme à ce que l'on trouve d'origine sur nos 4x4
ça, ça me plaît
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190562](https://i.servimg.com/u/f42/11/05/20/52/20190562.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190564](https://i.servimg.com/u/f42/11/05/20/52/20190564.jpg)
avec les bons sachets pour un bon assemblage

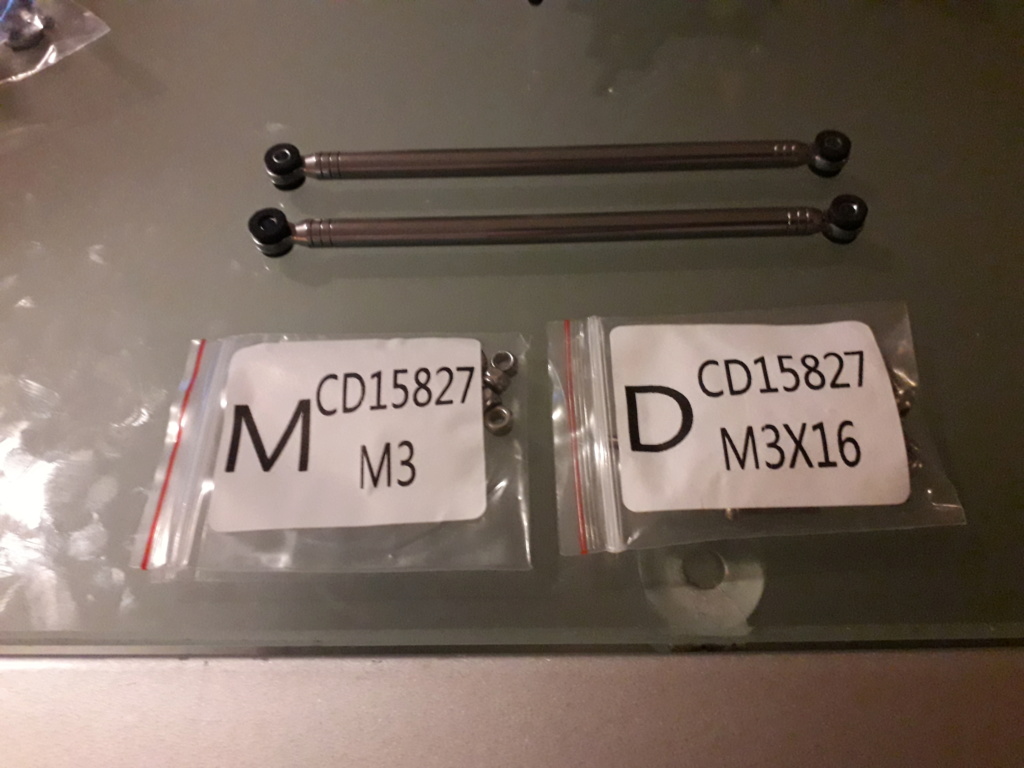

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190565](https://i.servimg.com/u/f42/11/05/20/52/20190565.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190567](https://i.servimg.com/u/f42/11/05/20/52/20190567.jpg)
les tirants viennent se positionner naturellement en place,
il faut forcer un poil, l'écartement des pièces est identique à la cote des inserts qui sont dans les silents blocs,
parfait pour un bon guidage

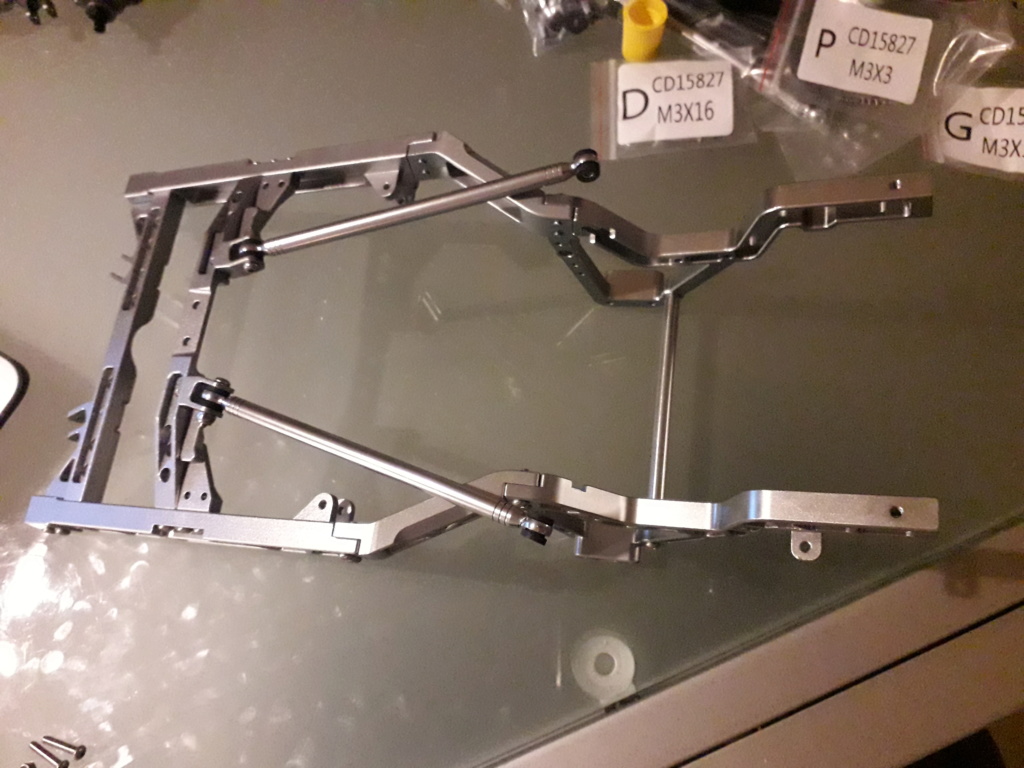

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190566](https://i.servimg.com/u/f42/11/05/20/52/20190566.jpg)
positionnés sur le châssis
je ne me lasse pas d'apprécier cette architecture !
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190568](https://i.servimg.com/u/f42/11/05/20/52/20190568.jpg)

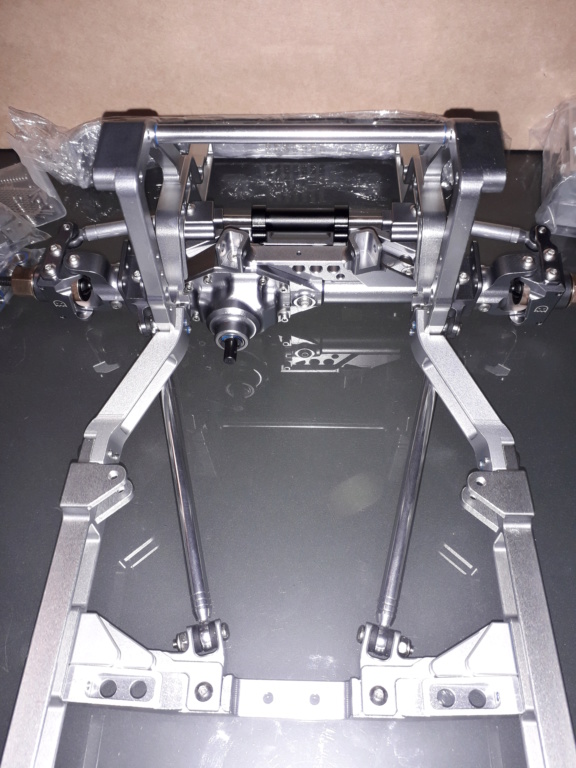

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190570](https://i.servimg.com/u/f42/11/05/20/52/20190570.jpg)
et je recommence avec les tirants de pont supérieurs
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190569](https://i.servimg.com/u/f42/11/05/20/52/20190569.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190572](https://i.servimg.com/u/f42/11/05/20/52/20190572.jpg)
positionnement de ces derniers sur le châssis
c'est pratique,
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190571](https://i.servimg.com/u/f42/11/05/20/52/20190571.jpg)
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
deux fioles de silicone pour amortisseurs
deux viscosités différentes,
à voir et à tester
je n'ai pas pu aller chercher de quoi teinter la carrosserie
tant pis, je ferai cela ultérieurement
du coup je monterai la carrosserie provisoirement, sans éclairage,
j'installerai ce dernier une fois la teinte de carrosserie choisie et appliquée
dans le même principe, je n'applique aucune peinture sur les éléments à peindre concernant l'intérieur, là aussi pour une raison liée à l'éclairage.
je verrai si je serai en mesure d'équiper le modèle des éclairages souhaités au niveau du tableau de bord et de la console centrale
ces deux éléments sont en plastique transparent fumé, facilitant un rétroéclairage que j'aimerai essayer de faire
on en voit un exemple sur facebook sur la page capo club
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
Le châssis en plusieurs morceaux et non en un seul tenant, faut pas avoir du jeu.
Mais bon, je pense que c'est bien fait à ce niveau de prix, il ne doit pas trop en avoir.
Je me demande ce que cela fait d'avoir des points de fixation éloignés pour les liens inférieurs sur le pont. Sur les autres engins c'est très rapproché.
ça doit sans doute limiter le croisement mais cela doit être réaliste.
Je trouve les boules à chapes rigolos. On dirait des vrais.
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation

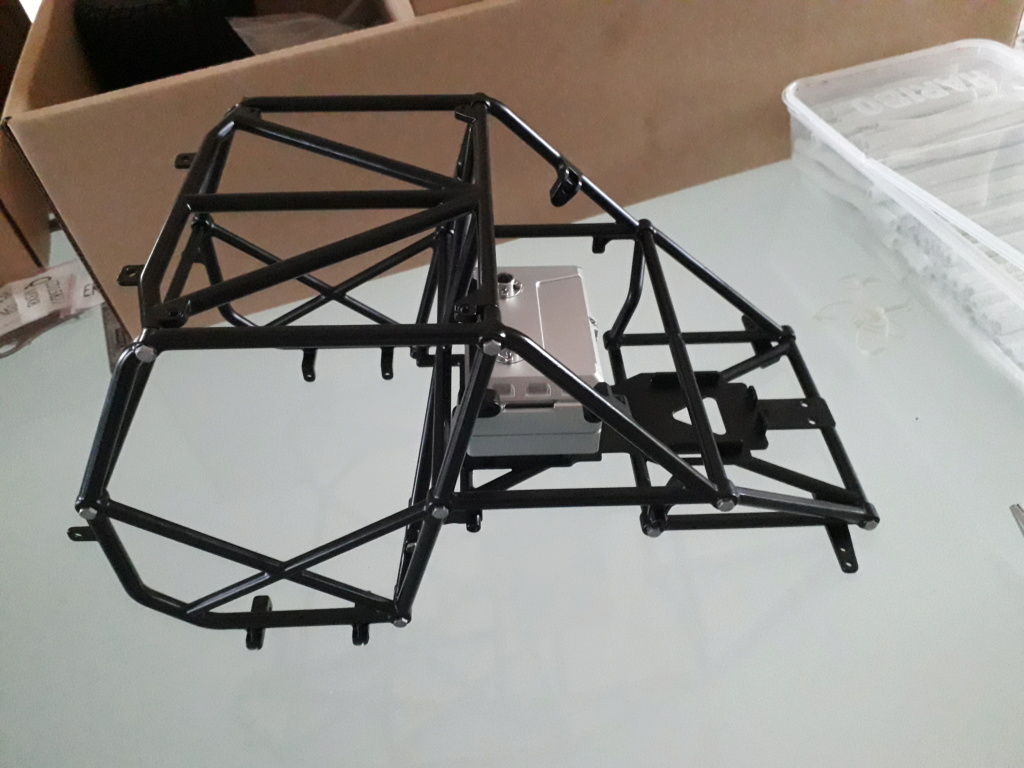

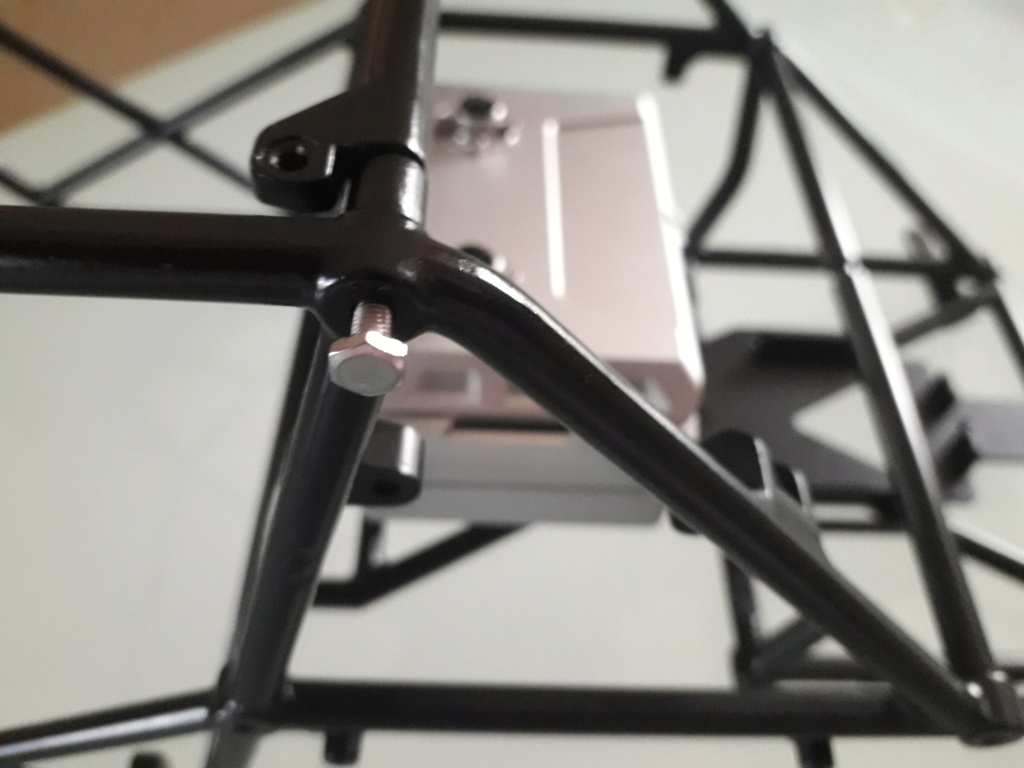

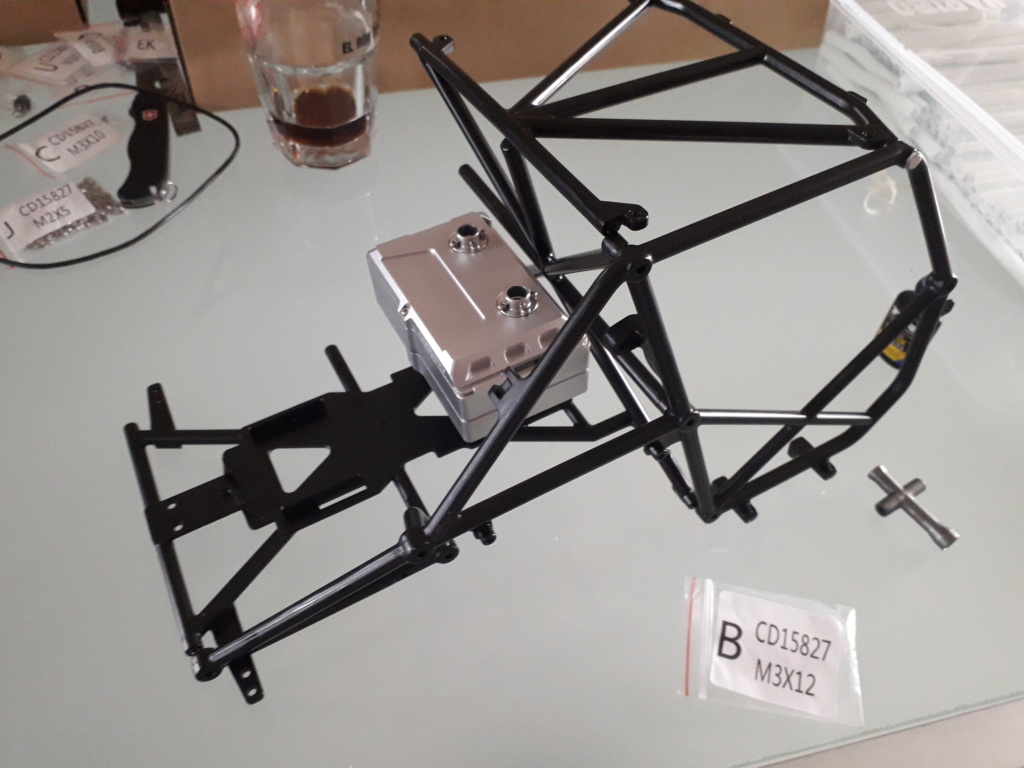

idem pour la cage
qu'est ce que tu entends par points de fixations éloignés ?
éloignés par rapport à quoi ?
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
Ils sont écartés ou éloignés du centre du pont mais un peu incurvés.
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190571](https://i.servimg.com/u/f42/11/05/20/52/20190571.jpg)
Sur la plus part de nos véhicules ces 2 points de fixation sont très rapprochés.
Sur les scx10 V1 les liens supérieurs sont même en Y : 1 seul point de fixation sur le pont.
C'est pour avoir des gros croisements.
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
c'est tout simplement en conformité avec ce qu'on trouve à l'échelle 1
si tu veux un exemple simple :
mon cherokee à un excellent croisement de pont
pourtant avec des tirants de ponts courts, et aussi éloignés que ce que tu vois
des tirants centrés sur le pont ne sont pas suffisants pour assurer de bons croisements de ponts
mettre des tirants ainsi permet une meilleure géométrie en évitant un effet de pivot sur le centre
si tu veux je te montre en réel samedi prochain, si on y pense
ce qui peut limiter les croisements de ponts sur le montage de cette jeep capo, c'est le sens de montage des silents blocs des tirants supérieurs coté chassis, car ils sont à l'horizontale. et non à la verticale comme sur la plupart des scales et 4x4 échelle 1
toutefois ce montage d'une partie des tirants est directement utilisé en compétition,
là encore pour améliorer le guidage
pour les capacités de croisements de ponts, il y a largement de quoi faire
toutefois en échelle 1 on trouve des véhicules avec le pont arrière ayant un point central avec un tirant supérieur étant fixé de chaque coté sur le châssis, et posé sur le pont avec une grosse rotule
cela fonctionne très bien, mais à chaque fois la rotule s'use très vite et génère un jeu latéral inquiétant
on le retrouve notament sur range rover et sur une des quatre générations
il y a un camion un peu particulier utilisant lui aussi une rotule pour l'articulation, mais dans son cas c'est tout le pont qui est tenu par une seule rotule
Dernière édition par off-road le Mar 7 Mai - 19:44, édité 1 fois
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
J'aimerai bien voir comment c'est fait samedi.
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
Un peu comme mon châssis HGP601 fait en spaghettis trop cuits
![Surprised](/users/3513/24/80/10/smiles/3894767796.gif)
Ok, je sors....
![Very Happy](/users/3513/24/80/10/smiles/1895146550.gif)
_________________
Attention, un Chichi peut en cacher un autre!
Le Pré'z de RCDA44.
Chichi44- Admin
- Ville ou Région : Loire Atlantique st Julien de concelles
Age : 49
Date d'inscription : 16/05/2016
Messages : 7653
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
![Evil or Very Mad](/users/3513/24/80/10/smiles/2608015781.gif)
_________________
L'homme sage est celui qui connaît ses limites.
JLL35- Modérateur
- Ville ou Région : Fougères
Age : 69
Date d'inscription : 15/08/2017
Messages : 8950
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
http://rc-decouverte.com/t1146-chez-les-grands#27592
Dernière édition par pleinair37 le Mar 7 Mai - 22:37, édité 1 fois
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
JLL35 a écrit:Attention, pas critiquer matériel russe![]()
Da, sinon Vladimir fâché, et toi finir goulag en Sibérie !!
![Smile](/users/3513/24/80/10/smiles/4289941122.gif)
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
pleinair37 a écrit:J'avais trouvé cette photo des dessous d'un Discovery, on voit bien les liens montés sur silent bloc... Mais pas le même montage que ton 1/10...
https://www.rc-decouverte.com/t1146-chez-les-grands#27592
discovery et defender sont avec ce type de montage que l'on retrouve aussi en partie sur les toyotas,
preuve qu'on peut trouver divers montages possibles
tous sont efficaces
sur la JK-Max, le pont avant à une capacité de croisement (sans amortisseurs) de 45 degrés, largement trop.
preuve que l'implantation des liens ainsi faite convient bien
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190589](https://i.servimg.com/u/f42/11/05/20/52/20190589.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190588](https://i.servimg.com/u/f42/11/05/20/52/20190588.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190587](https://i.servimg.com/u/f42/11/05/20/52/20190587.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190591](https://i.servimg.com/u/f42/11/05/20/52/20190591.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190594](https://i.servimg.com/u/f42/11/05/20/52/20190594.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190595](https://i.servimg.com/u/f42/11/05/20/52/20190595.jpg)
rendu à ce point je me rends que c'est tellement ajusté
qu'il est plus pratique de procéder autrement
en effet, au milieu, il y a une tige sur laquelle l'arceau vient s'appuyer,
mais pour tenir en place et visser, vu la contrainte, j'ai eu peur d'abimer
j'ai donc redévissé les deux boulons de l'avant pour la partie supérieure de l'arceau
j'ai relevé cette pièce, pour visser les deux boulons arrières
ensuite j'ai à nouveau plaqué sur le reste de la cage pour remettre les boulons avant
cela se met parfaitement ainsi et sans risque de faire une bêtise
à mon avis, c'est une méthode à appliquer pour ceux qui vont avoir une Jk-Max à assembler
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190596](https://i.servimg.com/u/f42/11/05/20/52/20190596.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190597](https://i.servimg.com/u/f42/11/05/20/52/20190597.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190598](https://i.servimg.com/u/f42/11/05/20/52/20190598.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190599](https://i.servimg.com/u/f42/11/05/20/52/20190599.jpg)
pose des supports d'amortisseurs sur l'arceau
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190101](https://i.servimg.com/u/f42/11/05/20/52/20190101.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190100](https://i.servimg.com/u/f42/11/05/20/52/20190100.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190102](https://i.servimg.com/u/f42/11/05/20/52/20190102.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190103](https://i.servimg.com/u/f42/11/05/20/52/20190103.jpg)

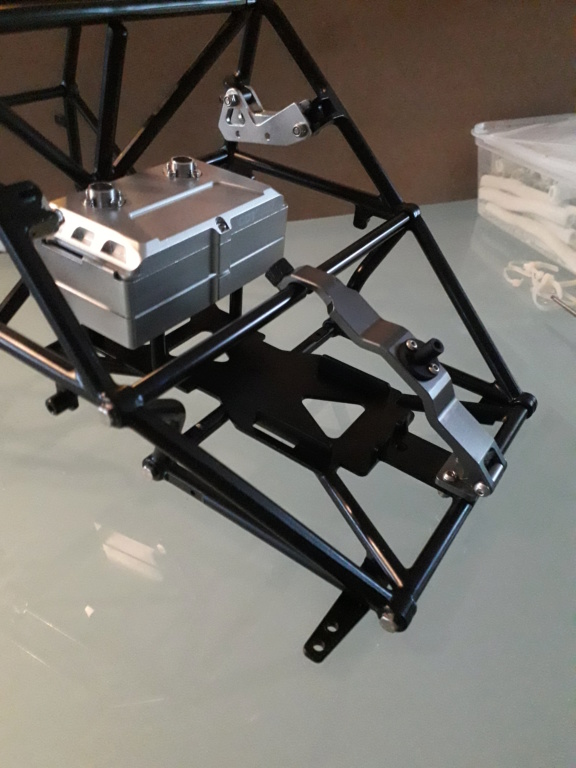

la pièce suivante à été modifiée, et percée à 3mm, pour supprimer son filletage, rendant sa fonction plus en adéquation avec mes idées.
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190104](https://i.servimg.com/u/f42/11/05/20/52/20190104.jpg)
là encore j'ai préféré intervenir différemment, et ai procédé à une modification

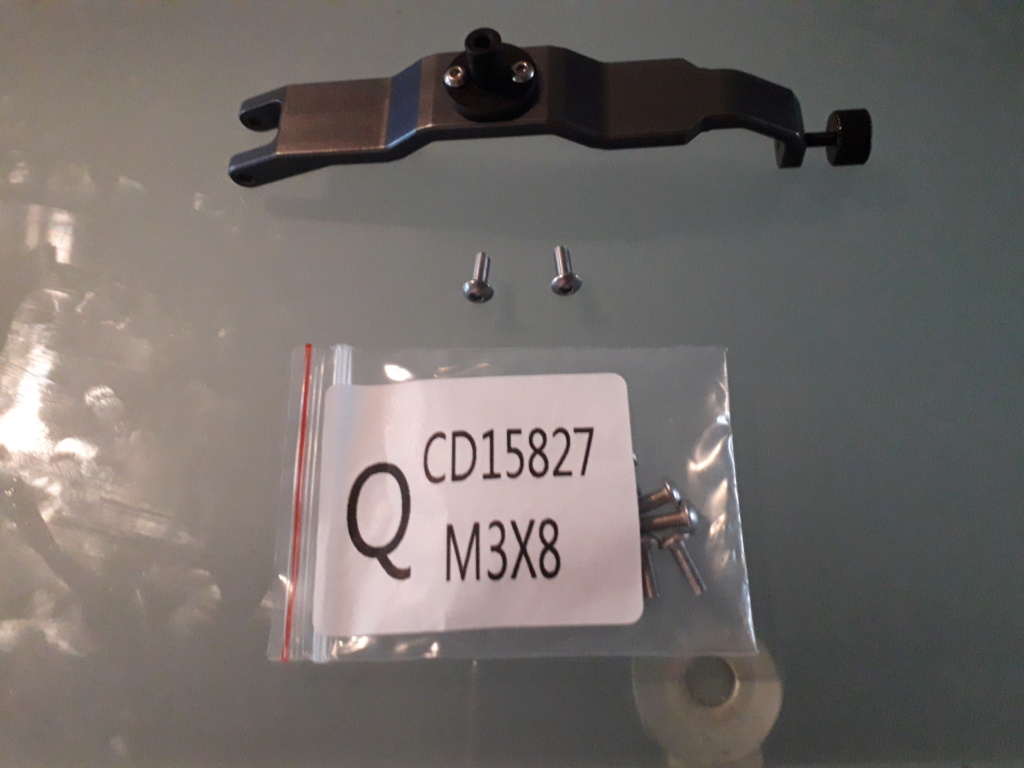

ces pièces sont les supports pour la roue de secours
ces deux pièces sont amenées à être manipulées pour faire pivoter le support, qui donne accès à l'emplacement de la batterie.
or ces deux pièces qui tournent l'une sur l'autre sont toutes deux filletées
ce qui ne me convient pas
du coup j'ai percé avec un forêt de 3mm la pièce (fixe) servant de point de fixation au support de roue de secours
le mouvement est maintenant sans possibilité éventuelle de faire forcer sur le filletage, et l'ensemble reste bien assemblé par les deux filetages extérieurs de la pièce mobile.
la molette au bout sert de blocage sur l'arceau cage, simple et efficace
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190105](https://i.servimg.com/u/f42/11/05/20/52/20190105.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190106](https://i.servimg.com/u/f42/11/05/20/52/20190106.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190107](https://i.servimg.com/u/f42/11/05/20/52/20190107.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190110](https://i.servimg.com/u/f42/11/05/20/52/20190110.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190109](https://i.servimg.com/u/f42/11/05/20/52/20190109.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190108](https://i.servimg.com/u/f42/11/05/20/52/20190108.jpg)

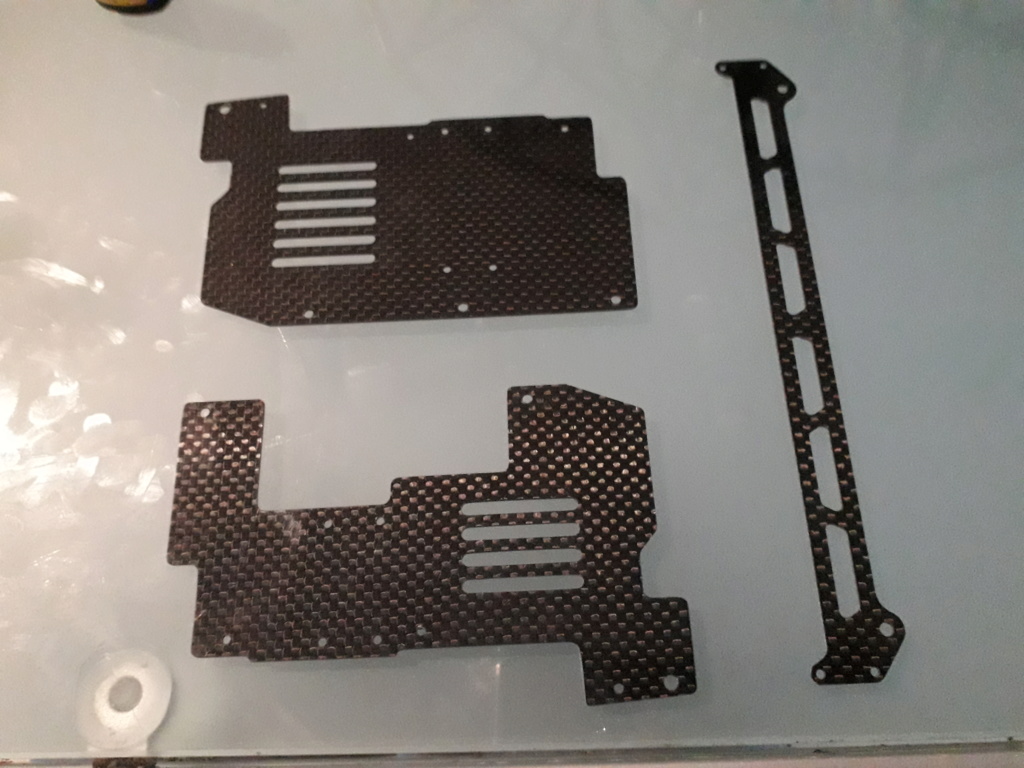

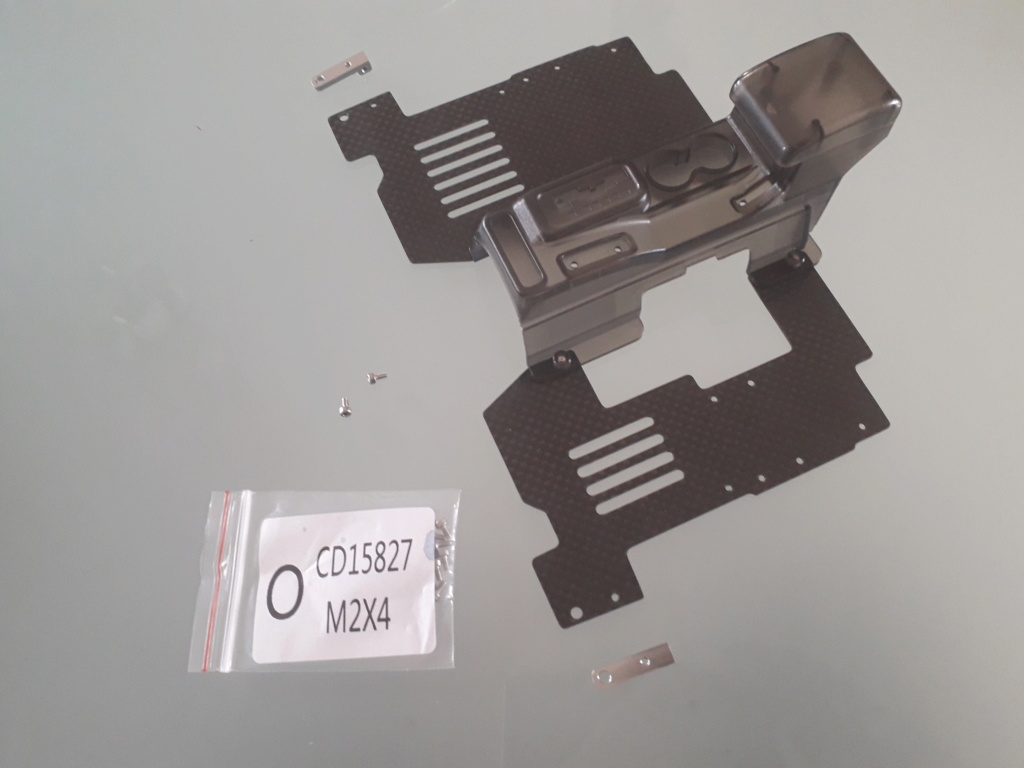

les pièces en carbone sont de toute beauté, il est certain que je ne les peindrai pas
autant que cela reste ainsi
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190113](https://i.servimg.com/u/f42/11/05/20/52/20190113.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190111](https://i.servimg.com/u/f42/11/05/20/52/20190111.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190112](https://i.servimg.com/u/f42/11/05/20/52/20190112.jpg)
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Capo Jeep JK : Montage et Présentation
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190116](https://i.servimg.com/u/f42/11/05/20/52/20190116.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190115](https://i.servimg.com/u/f42/11/05/20/52/20190115.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190114](https://i.servimg.com/u/f42/11/05/20/52/20190114.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190118](https://i.servimg.com/u/f42/11/05/20/52/20190118.jpg)

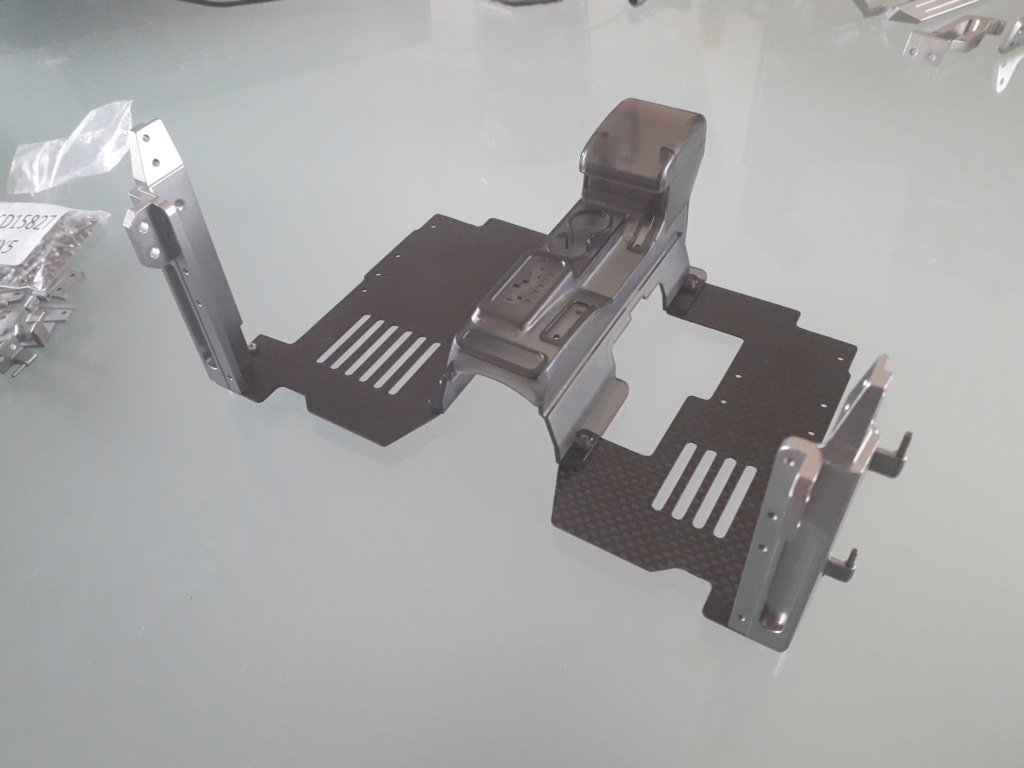

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190117](https://i.servimg.com/u/f42/11/05/20/52/20190117.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190119](https://i.servimg.com/u/f42/11/05/20/52/20190119.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190120](https://i.servimg.com/u/f42/11/05/20/52/20190120.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190122](https://i.servimg.com/u/f42/11/05/20/52/20190122.jpg)

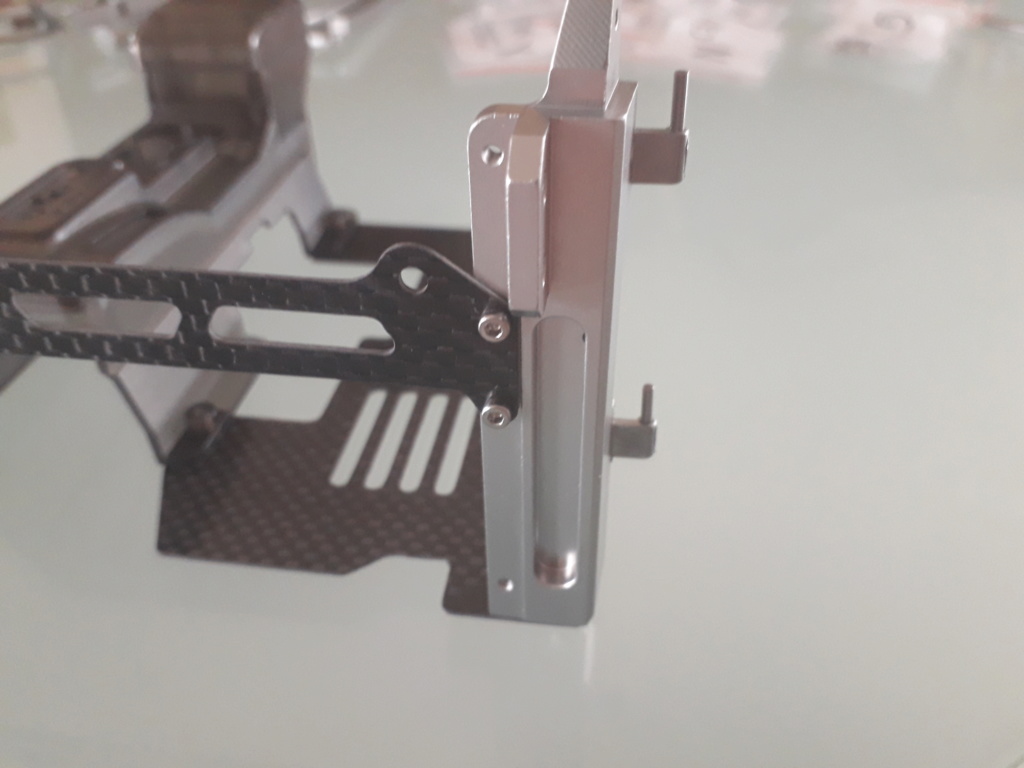

![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190121](https://i.servimg.com/u/f42/11/05/20/52/20190121.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190124](https://i.servimg.com/u/f42/11/05/20/52/20190124.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190125](https://i.servimg.com/u/f42/11/05/20/52/20190125.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190123](https://i.servimg.com/u/f42/11/05/20/52/20190123.jpg)
le kit éclairage,
au déballage du sachet, c'est une odeur que l'on a quand on entre dans une voiture neuve, amusant pour le coup
ce kit semble assez complet, largement de quoi éclairer, les éclairages de tableau de bord sont aussi de la partie
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190126](https://i.servimg.com/u/f42/11/05/20/52/20190126.jpg)

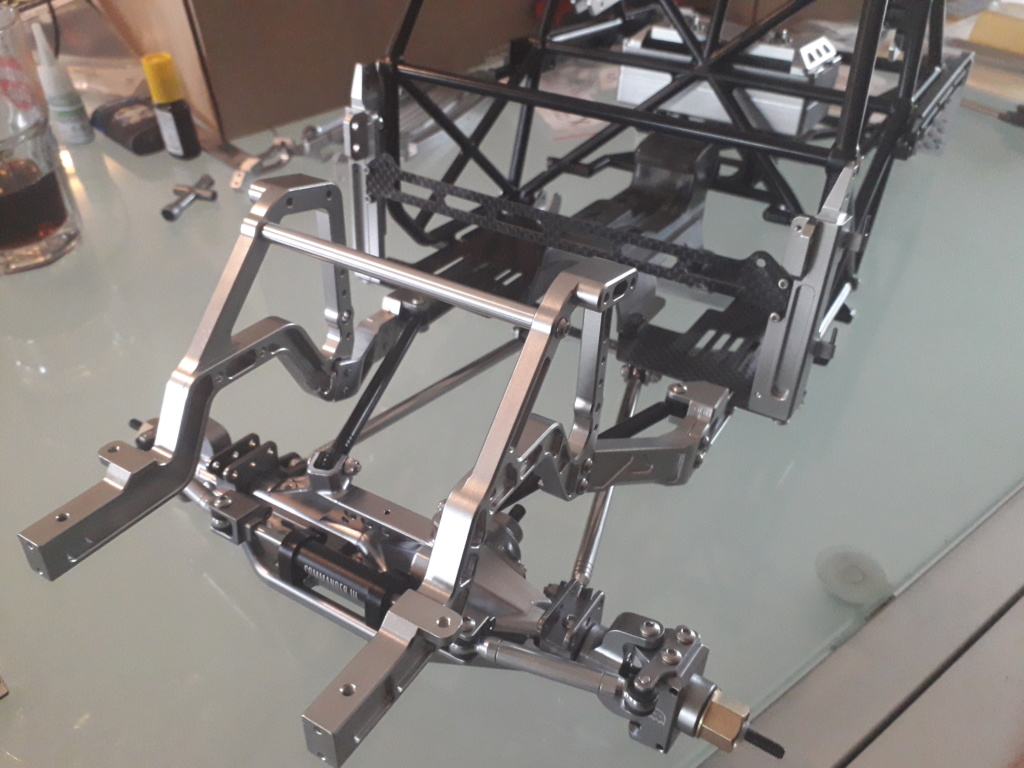

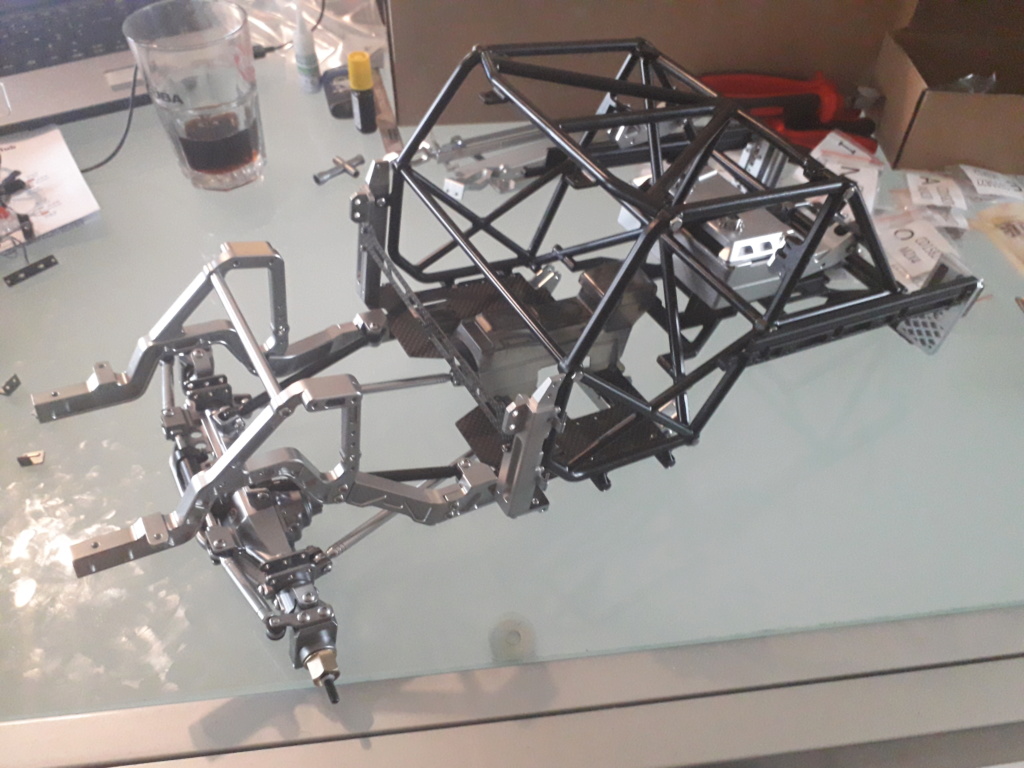

assemblage à blanc des deux ensembles déja montés
ça donne envie, et ça motive pour la suite
même si ce sera redémonté pour ajouter la peinture et certains éléments
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190127](https://i.servimg.com/u/f42/11/05/20/52/20190127.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190128](https://i.servimg.com/u/f42/11/05/20/52/20190128.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190131](https://i.servimg.com/u/f42/11/05/20/52/20190131.jpg)
assemblage des embases de sièges
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190130](https://i.servimg.com/u/f42/11/05/20/52/20190130.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190129](https://i.servimg.com/u/f42/11/05/20/52/20190129.jpg)
une fois mis en place
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190134](https://i.servimg.com/u/f42/11/05/20/52/20190134.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190133](https://i.servimg.com/u/f42/11/05/20/52/20190133.jpg)

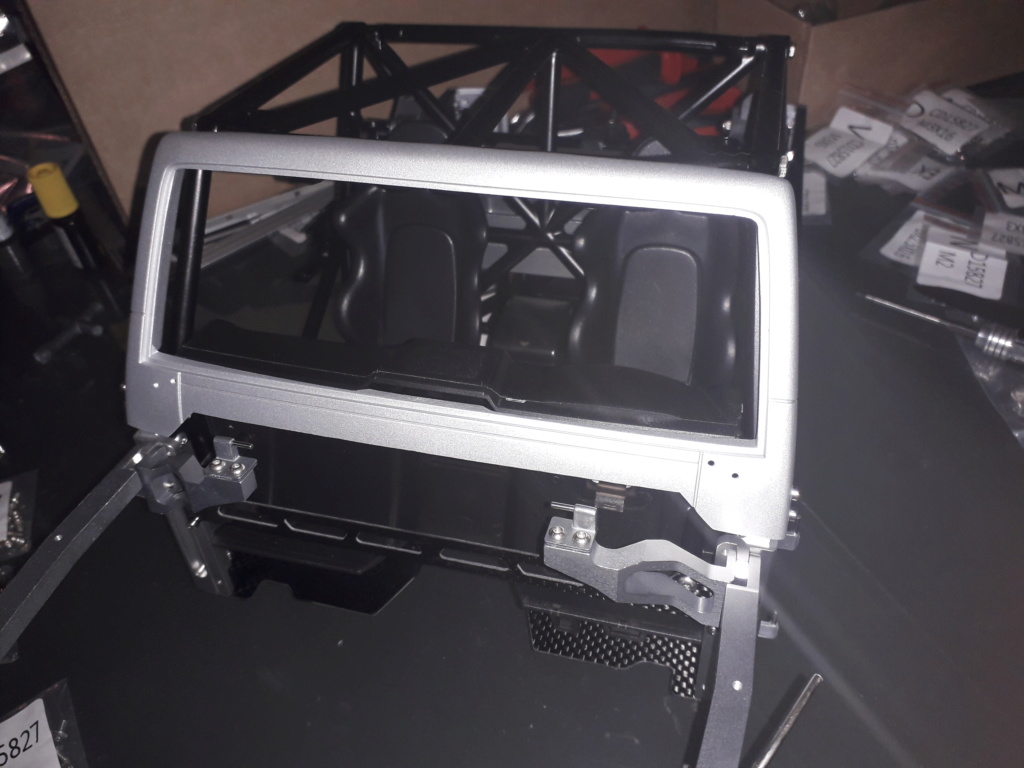

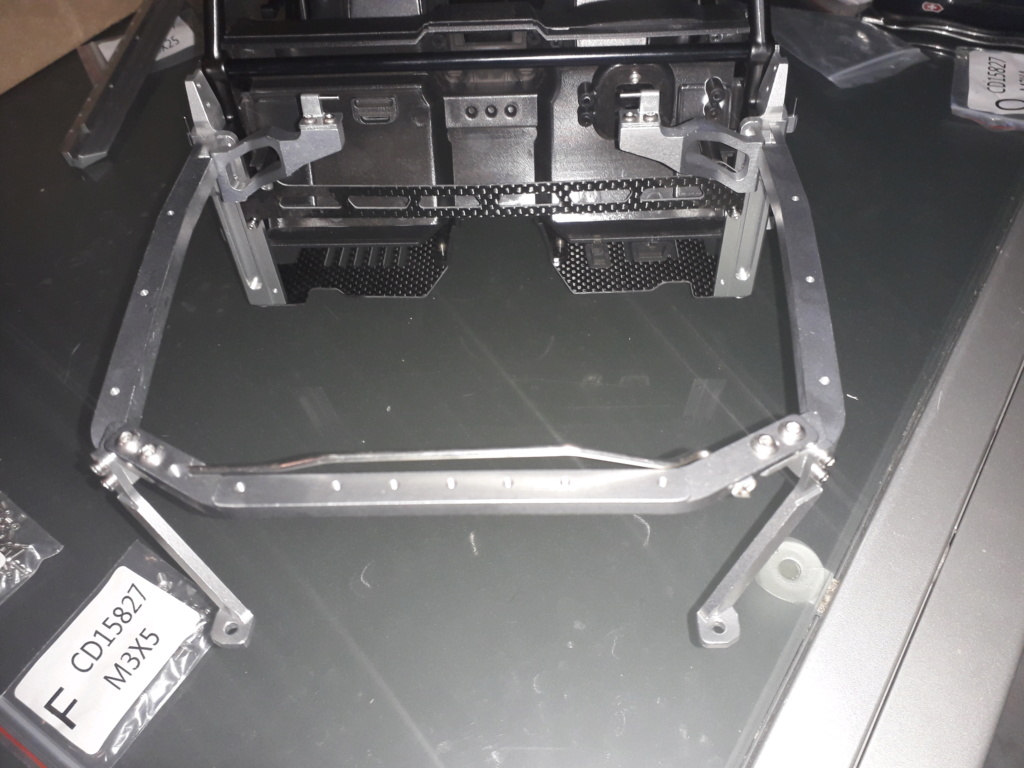

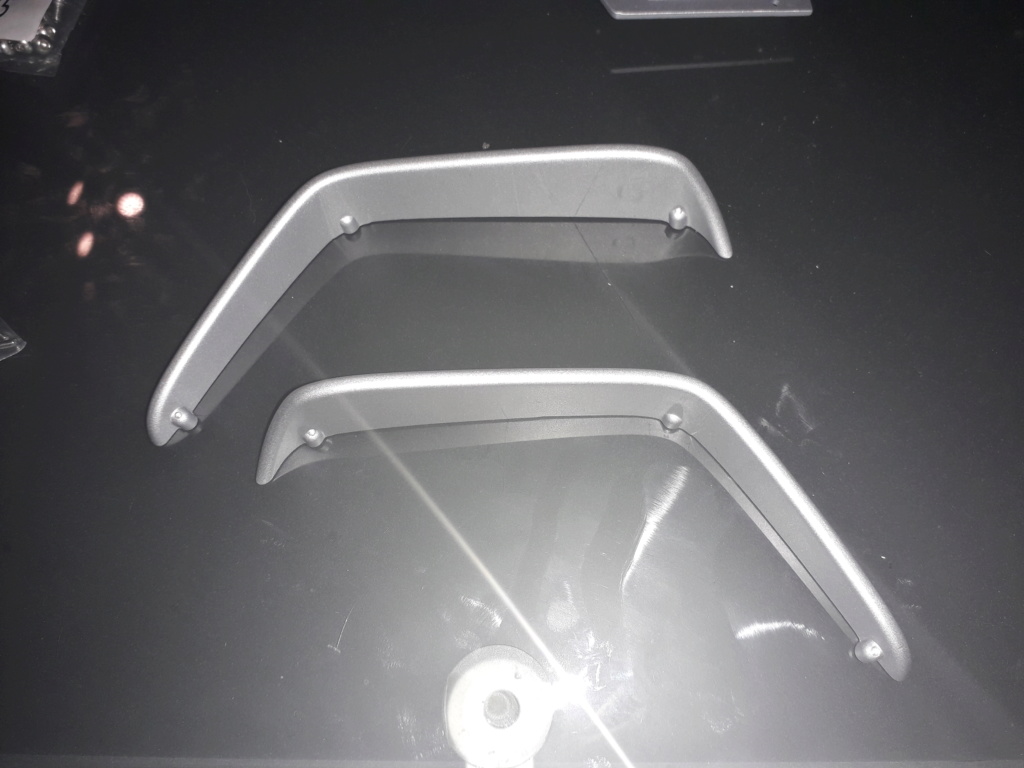

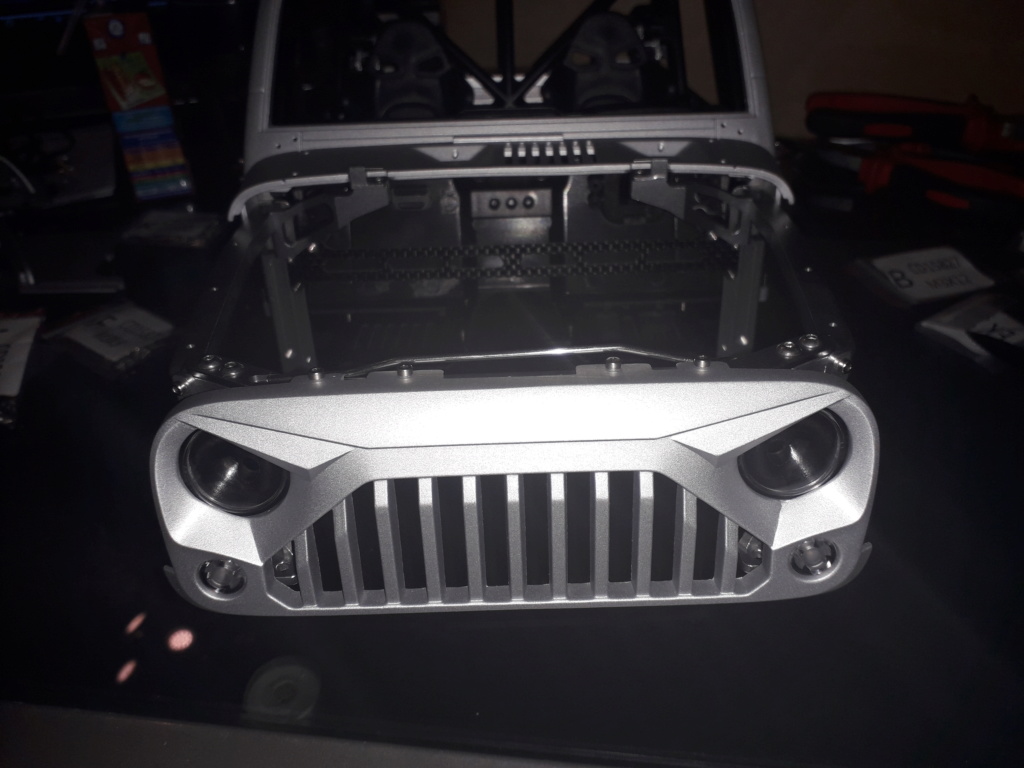

début de la structure avant
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190132](https://i.servimg.com/u/f42/11/05/20/52/20190132.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190135](https://i.servimg.com/u/f42/11/05/20/52/20190135.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190136](https://i.servimg.com/u/f42/11/05/20/52/20190136.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190137](https://i.servimg.com/u/f42/11/05/20/52/20190137.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190139](https://i.servimg.com/u/f42/11/05/20/52/20190139.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190140](https://i.servimg.com/u/f42/11/05/20/52/20190140.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190138](https://i.servimg.com/u/f42/11/05/20/52/20190138.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190142](https://i.servimg.com/u/f42/11/05/20/52/20190142.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190141](https://i.servimg.com/u/f42/11/05/20/52/20190141.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190143](https://i.servimg.com/u/f42/11/05/20/52/20190143.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190146](https://i.servimg.com/u/f42/11/05/20/52/20190146.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190145](https://i.servimg.com/u/f42/11/05/20/52/20190145.jpg)
![Capo Jeep JK MAX CD15827 : Montage et Présentation 20190144](https://i.servimg.com/u/f42/11/05/20/52/20190144.jpg)
off-road- Ville ou Région : Gesté, 49
Age : 45
Date d'inscription : 22/02/2019
Messages : 445
Re: Capo Jeep JK MAX CD15827 : Montage et Présentation
M///power- Ville ou Région : Montjean sur loire 49
Age : 37
Date d'inscription : 12/07/2018
Messages : 255
Page 1 sur 2 • 1, 2
![-](https://2img.net/i/empty.gif)
» MST CMX Kit Jeep JK pompier & Hummer H1 : Montage et Modification
» Mon TRX4 sur carrosserie Jeep Cherokee XJ 90's
» Cross RC HC6 Camion Militaire M35 6x6 : présentation, montage et modifications
» Camion Cross RC UC6 Ural 4320 6x6 de Louloux : Montage et Présentation
RC Decouverte : Tutoriel et Sorties Modélisme Scale Trial 4x4 Crawler :: Tutoriels Rc Scale Trial et Crawler Electrique 4x4 6x6 8x8 :: Conversion, Fabrication, Transformation ou Présentation d'engin Scale Trial 4x4 Franchisseur Tout Terrain
